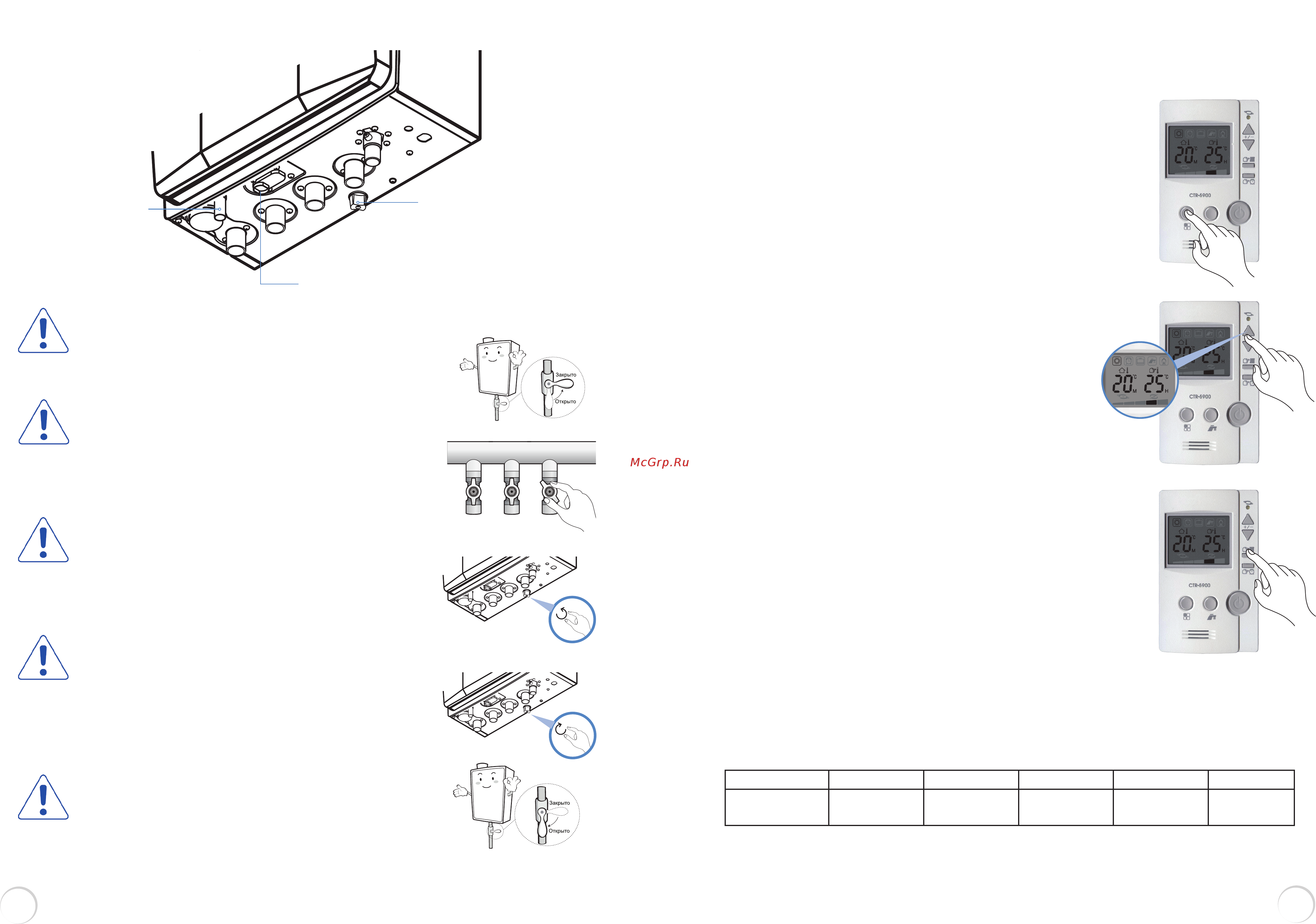

Kiturami TWIN ALPHA-30 [15/45] Эксплуатация котла 11 пульт управления ctr 5900 со встроенным комнатным термостатом 11 режим присутствие
![Kiturami TWIN ALPHA-30 [15/45] Эксплуатация котла 11 пульт управления ctr 5900 со встроенным комнатным термостатом 11 режим присутствие](/views2/1463583/page15/bgf.png)
5. Откройте газовый кран
29
www.ikiturami.ru
28
KITURAMI делает мир теплее !
Внимание
Внимание
Внимание
Внимание
Внимание
1. Закройте газовый кран
2. Откройте все распределительные краны контура
отопления
3. Откройте наполнительный клапан воды повернув его
налево, который расположен на нижней панели
4. Закройте наполнительный клапан воды повернув его направо
когда на дисплее исчезнеть цифра “95”, а датчик давления
покажет 1,0-1,5 Бар
11. Эксплуатация котла
11.1 Пульт управления CTR-5900 (со встроенным
комнатным термостатом)
11.1.1 Режим “Присутствие”
1. Нажимайте кнопку (“Присутствие”,” “Таймер””,
Отсутствие”) до тех пор, пока не появится надпись
“Присутствие”. При последовательном нажатии
кнопок “Присутствие”, “Таймер”, “Отсутствие” на
дисплее по очередности появляются индикации
этих режимов.
2. Нажатием кнопок Вверх(▲)/Вниз(▼)
установите желаемую температуру в помещении
(котел работает только в том случае, если
устанавливаемая температура выше температуры в
помещении, указанной на дисплее).
3.Установите температуру теплоносителя
Нажатием кнопки выбора температуры
теплоносителя и нажатем кнопок вверх/вниз.
Вы можете установить или одну из рекомендованных температур теплоносителя для
каждого времени года для режимов “Присутствие” или “Таймер“
Время года Лето Осень Весна Ранняя зима Зима
Температура
теплоносителя
50
O
С 60
O
С 70
O
С 80
O
С 85
O
С
Или установите необходимую температуру теплоносителя с шагом в 1
o
C.
Рекомендуемая температура в соответсвии
с временм года
Водосливное
отверстие
клапана
безопасности
Водосток
Наполнительный
клапан воды
контура
отопления
Схема нижней части панели
Рисунок 8. Схема нижней панели
