11
www.ikiturami.ru
10
KITURAMI делает мир теплее !
Таблица 2. Технические характеристики.
Наименование характеристики Ед. изм.
TWIN APHA
13
TWIN APHA
16
TWIN APHA
20
TWIN APHA
25
TWIN APHA
30
Вид газа Природный G20 / Сжиженный G30
Семейство; группа газа (природный / сжиженный) 2-е; Н / 3-е; B/P
Номинальное давление газа (природный / сжиженный) Па 1274 – 1960/2940
Минимальное/Максимальное давление природного газа Па 500/2500
Номинальная теплопроизводительность кВт 15,1 18,6 23,3 29,0 34,8
Номинальный расход газа (природный / сжиженный) м
3
/ч | кг/ч 1,49 / 1,09 1,82 / 1,33 2,28 / 1,71 2,86 / 2,09 3,34 / 2,44
Минимальная теплопроизводительность кВт 7,4 7,4 9,3 10,4 12,8
КПД при номинальной тепловой мощности при 80С/60С,
не менее
% 91,2 92,4 91,8 91,6 91,8
Контур
отопления
Площадь отопления, до м
2
150 190 230 290 350
Диапазон регулирования температуры °C 45 - 80
Рабочее давление теплоносителя кПа 100 - 250
Максимальное давление теплоносителя кПа 250
Объем встроенного расширительного бака л 7,0
Давление воздуха в расширительном баке кПа 100
Контур горячего
водоснабжения
Расход воды при нагреве на ΔT=25 °С л/мин 10,7 13,3 16,7 20,0
Диапазон регулирования температуры °C 35 ÷ 60
Рабочее давление воды кПа 20 ÷ 600
Минимальное давление воды, Рмин кПа 15
Максимальное давление воды, Рмакс
(при тепловом расширении воды давление не
должно превысить эту величину)
кПа 1000
Минимальный проток воды для включения л/мин 1,6
Массовый расход продуктов сгорания (прир. / сжиж.) г/с 2,94 / 3,15 3,72 /3,98 4,64 / 4,96 5,78 / 6,18 6,94 / 7,43
Средняя температура продуктов сгорания °C 120 121 123 119 119
Концентрация СО % 0,0082 0,0093 0,0098 0,0132 0,0152
Концентрация NOx % 0,0026 0,0028 0,0027 0,0028 0,0029
Тип отвода продуктов сгорания Принудительный
Теплоноситель Вода
Тип циркуляции теплонсителя Принудительная циркуляция
Тип воспламенения Автоматическое воспламенение электронное зажигание
Поддержание заданной температуры Автоматическое поддержание с точностью ±1 °С
Индикация температуры ЖК дисплей
Номинальное напряжение электропитания В 220-250
Возможность работы при напряжении В 190-270
Номинальная частота электрического тока Гц 50
Максимальное потребление электрической энергии Вт 110
Плавкий предохранитель А 2
Класс электробезопасности I
Степень защиты IP X4D
Габаритные размеры: высота x ширина x глубина мм 430×210×730 486×210×730
Масса нетто/ Масса брутто кг 23,34 / 26,3 23,34 / 26,3 23,9 / 26,9 26,37/29,4 26,58/29,6
Присоединительные
размеры
Вход газа дюйм G3/4
Вход и выход контура отопления дюйм G3/4
Вход и выход контура горячего водоснабжения дюйм G1/2
Входное воздушное отверстие/ выходное
отверстие продуктов сгорания (для коаксиальных
труб)
мм Ø100 / Ø60
Диаметр труб для раздельного дымоотведения
(входная труба/выходная труба)
мм Ø80 / Ø80
6. Технические характеристики
Вход ХВС
(холодная вода)
1 - КО (вход теплоносителя,
системы отопления)
2 - Клапан безопасности
3 - Датчик температуры на
входе ГВС
4 - Вход ХВС (холодная вода)
5 - Циркуляционный насос
отопления
6 - Выход ГВС (горячее
водоснабжение)
7 - КО (выход теплоносителя,
системы отопления)
8 - Вход газа
9 - Штуцер замера
первичного давления газа
10 - Газовый узел
11 - DIP переключатели
12 - Штуцер замера
вторичного давления газа
13 - Трёхходовой клапан
14 - Блок управления
15 - Вентилятор
16 - Трансформатор
зажигания
17 - Датчик пламени
18 - Контрольное окошко
19 - Датчик перегрева
теплообменника
20 - Выход продуктов
сгорания
21 - Датчик температуры
теплоносителя
22 - Датчик остаточной
температуры теплоносителя
23 - Автоматический
воздуххотводчик
24 - Бак расширительный
мембранный с
интегрированным контуром
ГВС
25 - Главный теплообменник
с камерой сгорания
26 - Электроды поджига
27 - Манометр
28 - Датчик низкого уровня
теплоносителя
Выход ГВС (горячая вода)
Выход КО (контура отопления)
Вход газа
Водосток
Вход КО
(контур
отопления)

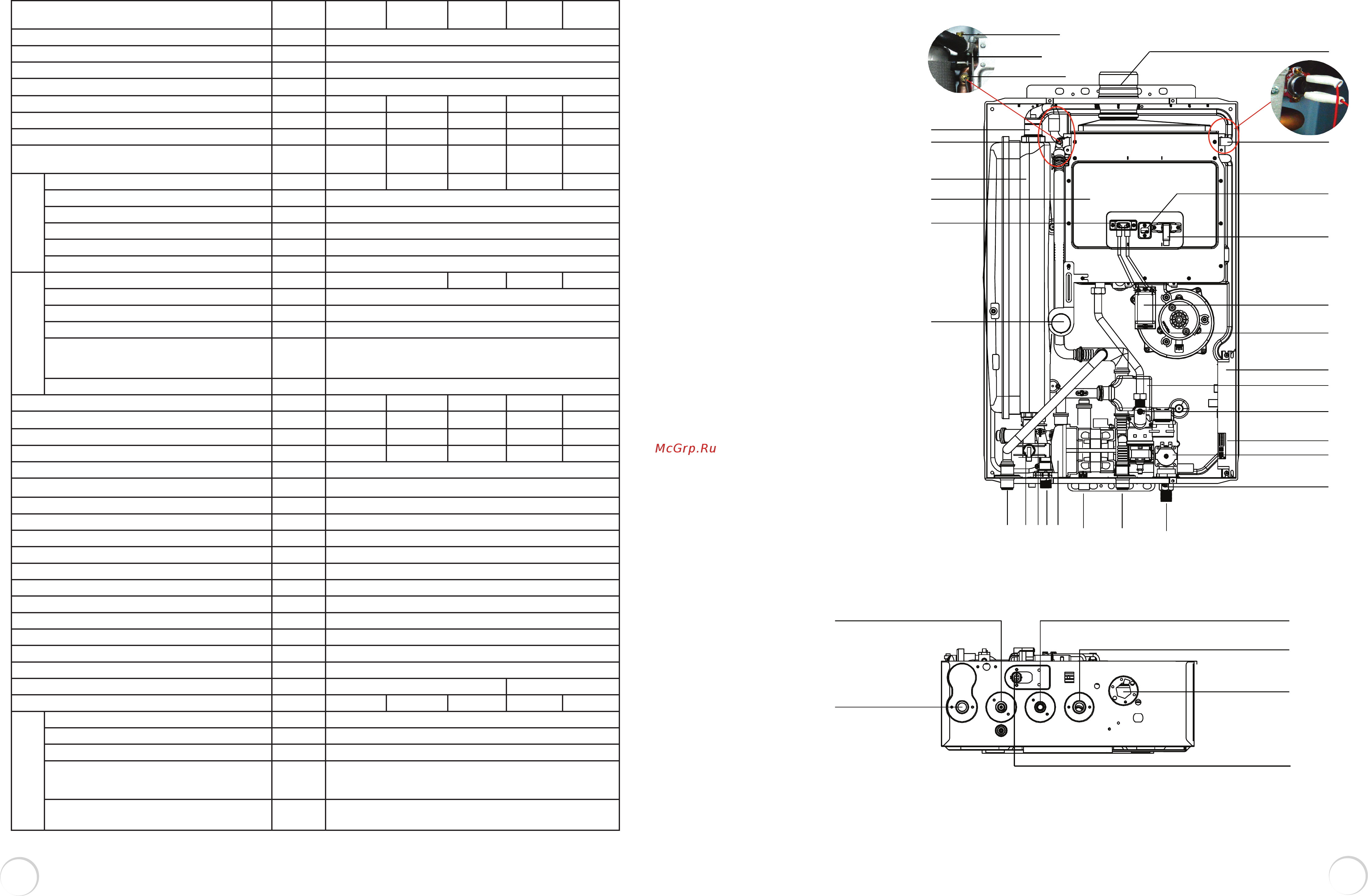

7. Устройство котла
7.1 Устройство и назначение основных частей
1 2
3
4 5 6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
22
24
25
26
27
:
-/ 41+".%./#)4+/+,(#*%6
;
(,*#$+,.*+./%
<
/3%'/#),#-/0-4* 1+"#
=
1+"
>
%-'0(62%+**4&*.+.+/+,(#*%6
?
41+"
@
+"3+/+,(#*%6 1+".%./#)4+/+,(#*%6
A
1+"!$
B
/02#-$)#-,#- %3*+!+" (#*%6!$
:9
$+ 4&'(,*
::
,#-#'(53/#(%
:;
/02#-$)#- /+-%3*+!+" (#*%6!$
:<
-711+"+ +&'(,*
:=
(+'0,- (#*%6
26
"' /'#%
27
%"&)#%!'#%$#
28
'+$ !"
29
#"'%# ."###,#
2:
'+$%%
31
-*#$%#('#&#%"/
32
'+'!$%'(%-'$ #"#&' /
33
'+#&''#+"#'!$%'(%-'$ #"#&' /
34
#(,"- $"
35
!%""-%&,%' ."-&#"'(%#!
36
 "-'$ ##!""&!%#&#%"/
37
 '%#-$#
38
"#!'%
Рисунок 1. Устройство и назначение основных частей
