12.5.5 Проверка давления воздуха в баке расширительном
Внимание! Проверку давления воздуха в баке расширительном проводить после
закрытия запорных кранов системы отопления и слива воды из котла.
• Снять колпачок с клапана подкачки воздуха, находящегося посередине расширительного
бака;
• Через клапан, замерить давление воздуха. Давление воздуха должно составлять 0,09±0,02
МПа;
• При давлении воздуха в расширительном баке ниже допустимого, необходимо его
повысить до требуемого значения насосом (или другим безопасным способом);
• При выявлении повреждения внутренней мембраны, замените расширительный бак
(давление воздуха не восстанавливается или из клапана подкачки воздуха выступает вода).
расширительный бак необходимо заменить.
12.5.6 Чистка фильтра в контуре отопления
Произвести демонтаж клапана безопасности. Вытащить и очистить фильтр контура
отопления. Выполнить монтаж фильтра контура отопления и клапана безопасности на место.
12.5.7 Замена уплотнительных соединений
При техническом обслуживании, когда производится разборка и сборка газовых и водных
и коммуникаций, необходимо обязательно устанавливать новые уплотнения.
12.5.8 Чистка от пыли узлов и поверхностей внутри корпуса
Чистка от пыли производится путем протирания узлов и поверхностей сначала влажной
ветошью, а затем сухой ветошью.
12.5.9 Проверка герметичности газовой и водяной систем
Внимание! При проверке герметичности газовых соединений запрещается
использование источников открытого пламени.
Проверка герметичности газовых соединений выполняется путем обмыливания мест
соединений. Появление пузырьков означает утечку газа. Утечка газа не допускается. Проверка
герметичности проводится во всех местах соединений.
Проверка герметичности водяной системы выполняется визуально в местах всех
соединений водяных контуров, поочередно в режиме отопления и ГВС.
Течь в местах соединений не допускается.
В случае обнаружения утечки газа или протечки воды, их необходимо устранить путем
подтяжки гаек (заглушек) или установкой нового уплотнения.
12.5.10 Проверка работы клапана предохранительного в контуре отопления
Проверка работы клапана предохранительного заключается в переводе ручки клапана
в открытое положение, чтобы произошел выброс воды из клапана. После проверки клапан
необходимо закрыть.
12.5.11 Чистка фильтров газа и холодного водоснабжения
Фильтры газа и воды являются дополнительным оборудованием. Произведите очистку
фильтров в соответствие с инструкциями по эксплуатации фильтров. При наличии сепаратора
в смесителе – замените его.
41
www.ikiturami.ru
40
KITURAMI делает мир теплее !
12.5.12 Проверка работы системы безопасности отключающей подачу газа на
горелку при недостаточности или отсутствии тяги в дымоходе
Для проверки необходимо снять газоотводящую трубу и включить котел при максимальном
расходе газа (например, в режиме производства максимального количества горячей воды в
контуре ГВС). Закрыть газовый выходной патрубок котла металлическим листом. Не позднее
чем через 120 секунд котел должен отключиться.
После проверки установить газоотводящую трубу на место, обеспечив герметичность
соединения и хорошо проветрить помещение, в котором находится котел.
12.5.13 Проверка системы забора воздуха и отвода продуктов сгорания на
герметичность
Проверить визуально целостность дымохода. Перекосы и зазоры в местах соединения
элементов дымохода недопустимы. Стыки раздельного дымохода, в элементах которого не
предусматривается наличие уплотнительных манжет или колец, должны быть герметизированы
термостойкой алюминиевой самоклеющейся лентой. Проверку производить при открытом
доступе свежего воздуха.
12.5.14 Проверка номинального давления подачи природного или сжиженного газа
перед котлом
Внимание! Давление газа проверяется при работающем котле.
В качестве прибора для измерения рекомендуется использовать U-образный манометр.
Для проведения измерения давления газа:
• Закрыть газовый кран перед котлом;
• Подключить манометр к патрубку замера давления газа, предварительно отвернув
винт с уплотнением (см. рис. 1, позиция 9);
• Открыть газовый кран и включить котел в режим максимального расхода газа
(например, в режиме производства максимального количества горячей воды в контуре ГВС);
• Определить показания прибора и проверить на соответствие данным таблицы с
техническими характеристиками (раздел 6);
После проведения измерения:
• Выключить котел и закрыть газовый кран;
• Отключить манометр;
• Завернуть винт с уплотнением на патрубок замера давления газа;
• Проверить место установки винта на герметичность методом обмыливания. Появление
пузырьков означает утечку газа. Утечка газа не допускается.
Адрес и контактный телефон ближайшего сервисного центра по обслуживанию котлов
Elsotherm вы можете узнать в торгующей организации и на наших сайтах www.elso.ru и www.
elsotherm.ru
90
70
50
30
10
10
30
50
70
90
0

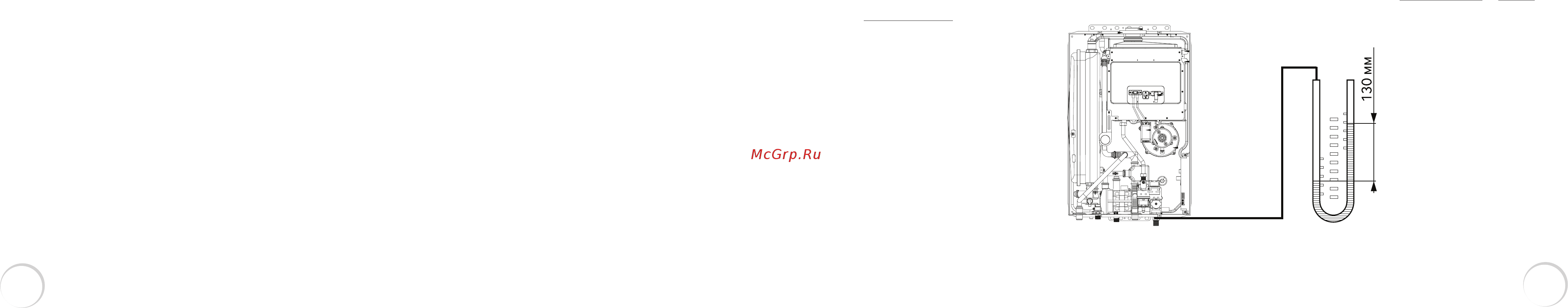

Рисунок 9. Проверка номинального давления подачи природного газа
