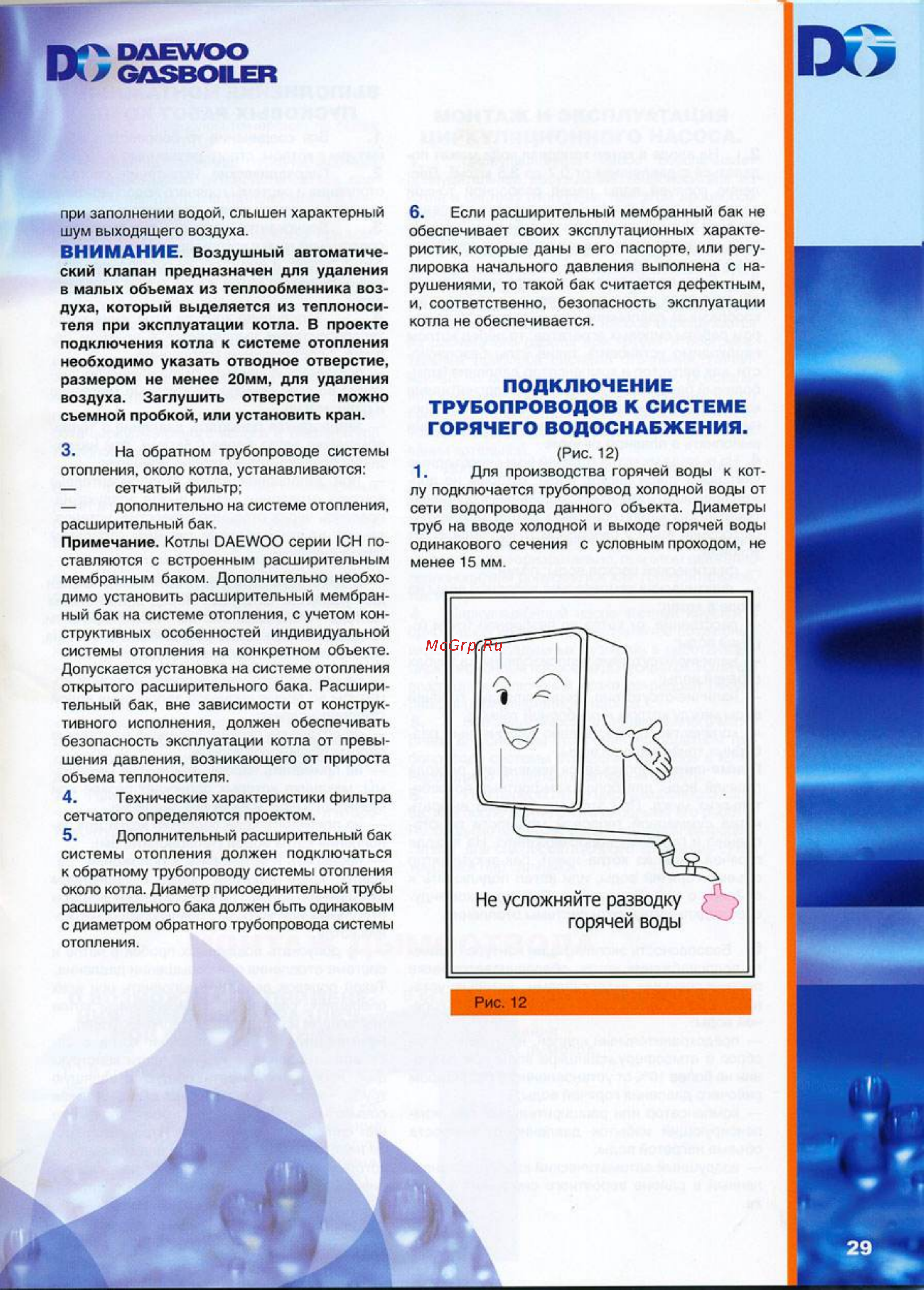

D DAEWOO Az GASBOILER при заполнении водой шум выходящего воздуха слышен характерный ВНИМАНИЕ Воздушный автоматиче ский клапан предназначен для удаления в малых объемах из теплообменника воз духа который выделяется из теплоноси теля при эксплуатации котла В проекте подключения котла к системе отопления необходимо указать отводное отверстие размером не менее 20мм для удаления воздуха Заглушить отверстие можно съемной пробкой или установить кран 3 На обратном трубопроводе системы отопления около котла устанавливаются сетчатый фильтр дополнительно на системе отопления расширительный бак Примечание Котлы DAEWOO серии ICH по ставляются с встроенным расширительным мембранным баком Дополнительно необхо димо установить расширительный мембран ный бак на системе отопления с учетом кон структивных особенностей индивидуальной системы отопления на конкретном объекте Допускается установка на системе отопления открытого расширительного бака Расшири тельный бак вне зависимости от конструк тивного исполнения должен обеспечивать безопасность эксплуатации котла от превы шения давления возникающего от прироста объема теплоносителя 4 Технические характеристики фильтра сетчатого определяются проектом 5 Дополнительный расширительный бак системы отопления должен подключаться к обратному трубопроводу системы отопления около котла Диаметр присоединительной трубы расширительного бака должен быть одинаковым с диаметром обратного трубопровода системы отопления 6 Если расширительный мембранный бак не обеспечивает своих эксплутационных характе ристик которые даны в его паспорте или регу лировка начального давления выполнена с на рушениями то такой бак считается дефектным и соответственно безопасность эксплуатации котла не обеспечивается ПОДКЛЮЧЕНИЕ ТРУБОПРОВОДОВ К СИСТЕМЕ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ Рис 12 1 Для производства горячей воды к кот лу подключается трубопровод холодной воды от сети водопровода данного объекта Диаметры труб на вводе холодной и выходе горячей воды одинакового сечения с условным проходом не менее 15 мм Не усложняйте разводку горячей воды Рис 12
