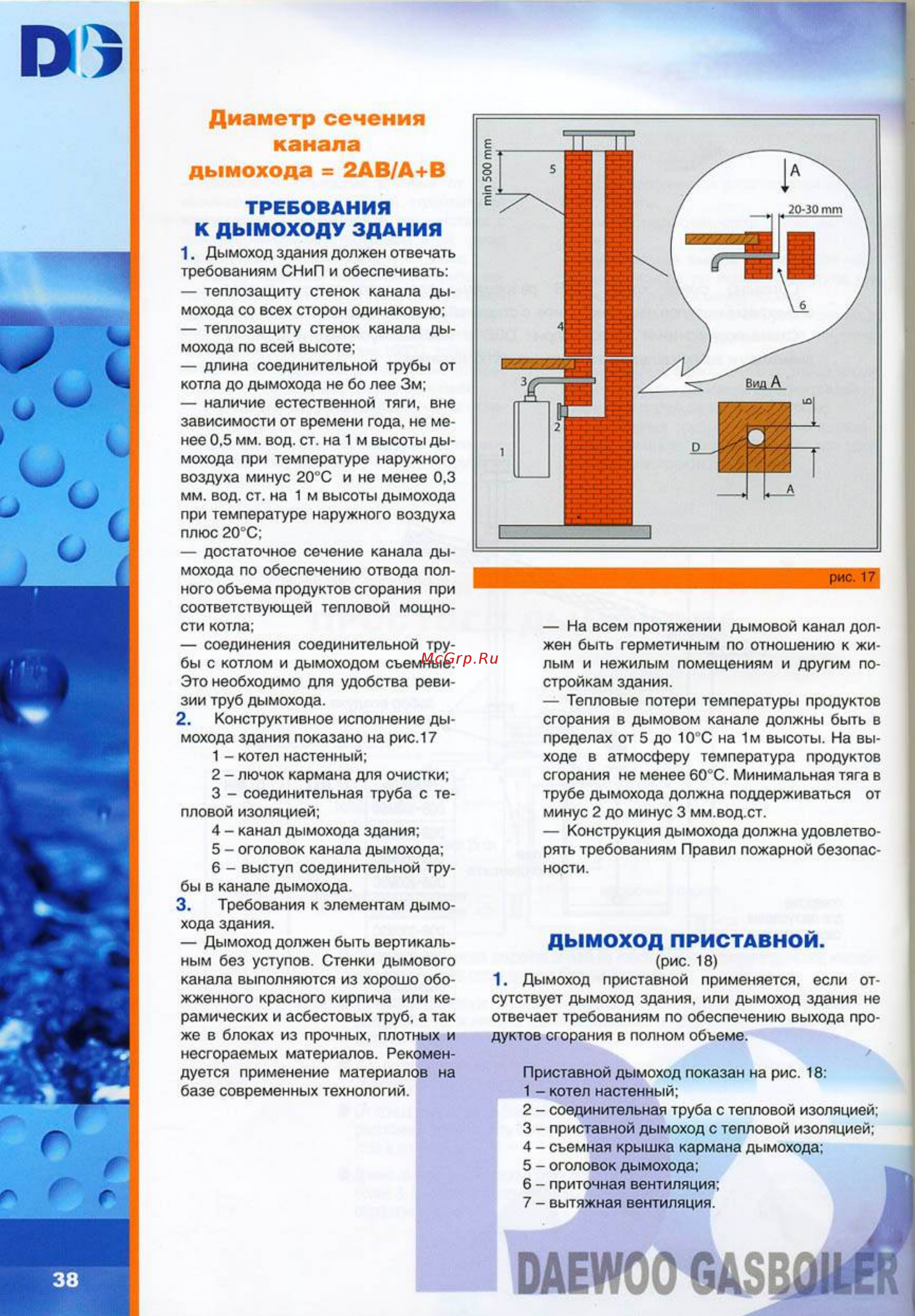

Диаметр сечения канала дымохода 2АВ А В ТРЕБОВАНИЯ К ДЫМОХОДУ ЗДАНИЯ 1 Ды моход здания должен отвечать требованиям СНиП и обеспечивать теплозащиту стенок канала ды мохода со всех сторон одинаковую теплозащиту стенок канала ды мохода по всей высоте длина соединительной трубы от котла до дымохода не бо лее Зм наличие естественной тяги вне зависимости от времени года не ме нее 0 5 мм вод ст на 1 м высоты ды мохода при температуре наружного воздуха минус 20 С и не менее 0 3 мм вод ст на 1 м высоты дымохода при температуре наружного воздуха плюс 20 С достаточное сечение канала ды мохода по обеспечению отвода пол ного объема продуктов сгорания при соответствующей тепловой мощно сти котла соединения соединительной тру бы с котлом и дымоходом съемные Это необходимо для удобства реви зии труб дымохода 2 Конструктивное исполнение ды мохода здания показано на рис 17 1 котел настенный 2 лючок кармана для очистки 3 соединительная труба с те пловой изоляцией 4 канал дымохода здания 5 оголовок канала дымохода 6 выступ соединительной тру бы в канале дымохода 3 Требования к элементам дымо хода здания Дымоход должен быть вертикаль ным без уступов Стенки дымового канала выполняются из хорошо обо жженного красного кирпича или ке рамических и асбестовых труб а так же в блоках из прочных плотных и несгораемых материалов Рекомен дуется применение материалов на базе современных технологий На всем протяжении дымовой канал дол жен быть герметичным по отношению к жи лым и нежилым помещениям и другим по стройкам здания Тепловые потери температуры продуктов сгорания в дымовом канале должны быть в пределах от 5 до 10 С на 1м высоты На вы ходе в атмосферу температура продуктов сгорания не менее 60 С Минимальная тяга в трубе дымохода должна поддерживаться от минус 2 до минус 3 мм вод ст Конструкция дымохода должна удовлетво рять требованиям Правил пожарной безопас ности ДЫМОХОД ПРИСТАВНОЙ рис 18 1 Дымоход приставной применяется если от сутствует дымоход здания или дымоход здания не отвечает требованиям по обеспечению выхода про дуктов сгорания в полном объеме Приставной дымоход показан на рис 18 1 котел настенный 2 соединительная труба с тепловой изоляцией 3 приставной дымоход с тепловой изоляцией 4 съемная крышка кармана дымохода 5 оголовок дымохода 6 приточная вентиляция 7 вытяжная вентиляция
