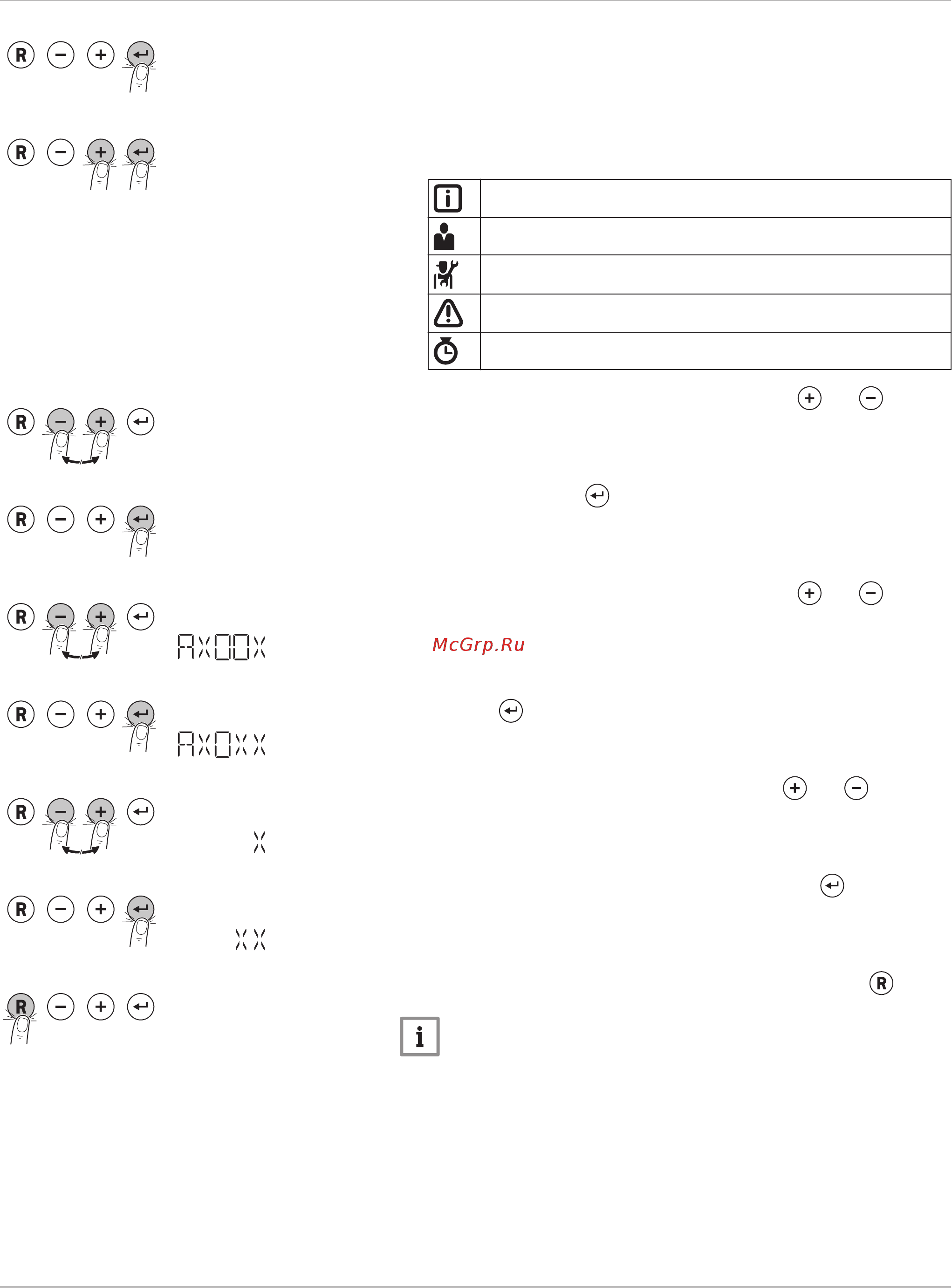

3 Эксплуатация панели управления
3.1 Навигация по меню
1. Нажать на любую клавишу для выхода из индикации режима
ожидания.
2. Для доступа к имеющимся пунктам меню одновременно нажать
на две клавиши справа.
Таб 3 Доступные пункты меню
Меню Информации
Меню Пользователя
Меню Специалиста
Меню Ошибок
Меню Счетчиков
3.
Для перемещения курсора нажать на клавиши или .
4. Нажать на клавишу для подтверждения выбора необходимого
меню.
5.
Для перемещения курсора нажать на клавиши или .
6. Для подтверждения выбора требуемого параметра нажать на
клавишу .
7.
Для изменения значения нажать на клавишу или .
8. Для подтверждения значения нажать на клавишу .
9. Для возврата к основной индикации нажать на клавишу .
Важная информация
Если в течение трёх минут не будет нажата ни одна клавиша,
то появится индикация режима ожидания
Рис.4 Этап 1
AD-3001138-01
Рис.5 Этап 2
AD-3001108-01
Рис.6 Этап 3
AD-3001139-01
Рис.7 Этап 4
AD-3001138-01
Рис.8 Этап 5
AD-3001113-01
Рис.9 Этап 6
AD-3001114-01
Рис.10 Этап 7
AD-3001115-01
Рис.11 Этап 8
AD-3001116-01
Рис.12 Этап 9
AD-3001117-01
3 Эксплуатация панели управления
10 PMC-S 7720292 - v.01 - 08032019
