2.2.8 Защита от перегрева
В случае слишком высокой температуры (110 °C) котел отключается
благодаря защите от перегрева
2.3
Основные компоненты

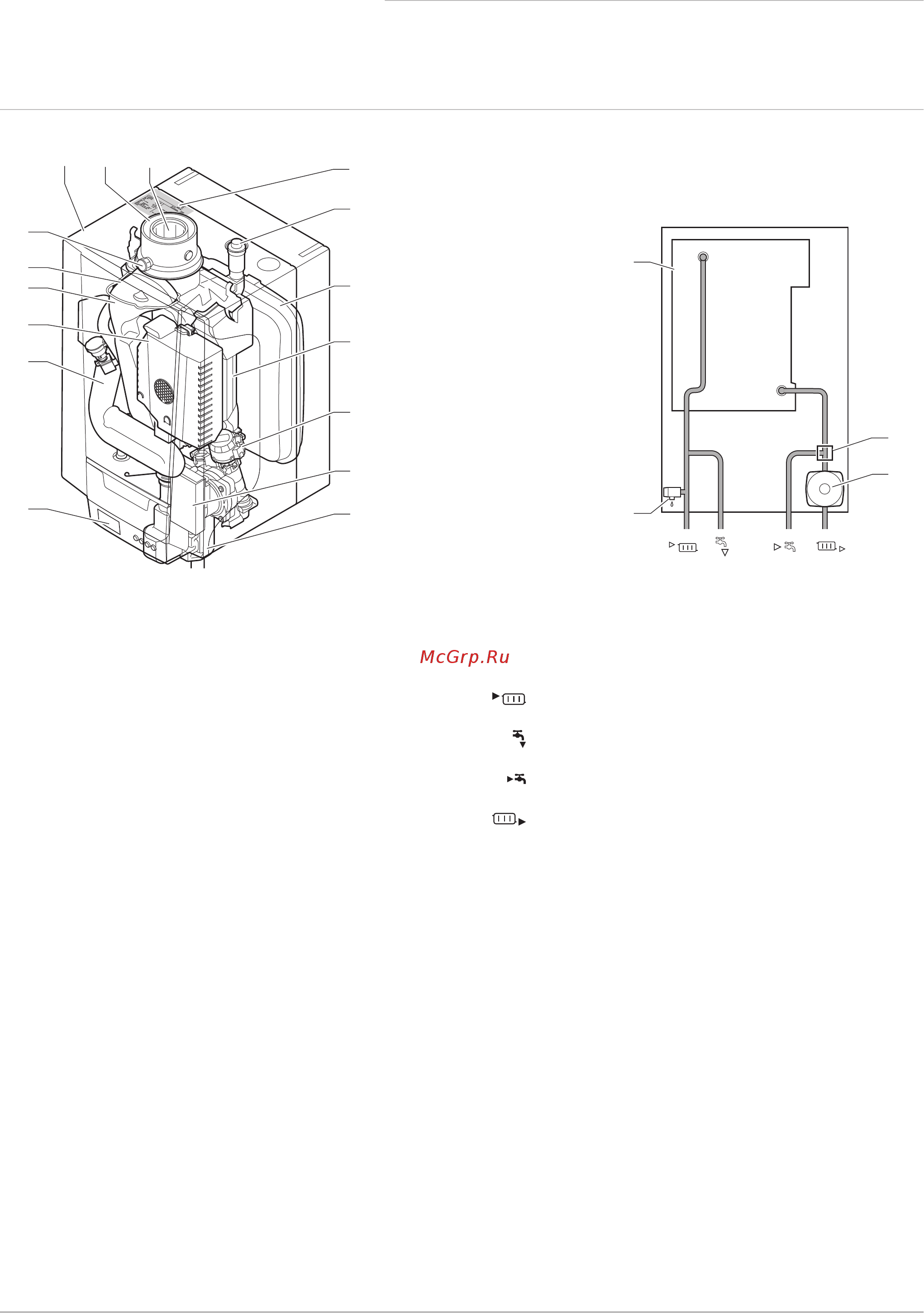

Рис.1 PMC-S 24 – 34
AD-3001097-01
4
6
5
7
8
9
13
15
11
12
10
1
2
3
16
14
13
17
12
11
1
Отвод дымовых газов
2
Подача воздуха
3
Обшивка/воздухозаборник
4
Отвод для измерения дымовых газов
5
Электрод ионизации/розжига
6
Отвод дымовых газов
7
Газовый/воздушный тракт с вентилятором, блок
газового клапана и блок горелки
8
Шумоглушитель забора воздуха
9
Распределительный блок
10
Сифон
11
Циркуляционный насос
12
Трехходовой клапан
13
Теплообменник (ЦО)
14
Расширительный бак
15
Автоматический воздухоотводчик
16
Идентификационная табличка
17
Предохранительный клапан
Подающая труба контура отопления (первичный
контур)
Подающая труба контура отопления (вторичный
контур)
Обратная линия контура отопления (вторичный
контур)
Возврат системы отопления (первичный контур)
2 Описание оборудования
7720292 - v.01 - 08032019 PMC-S 7
