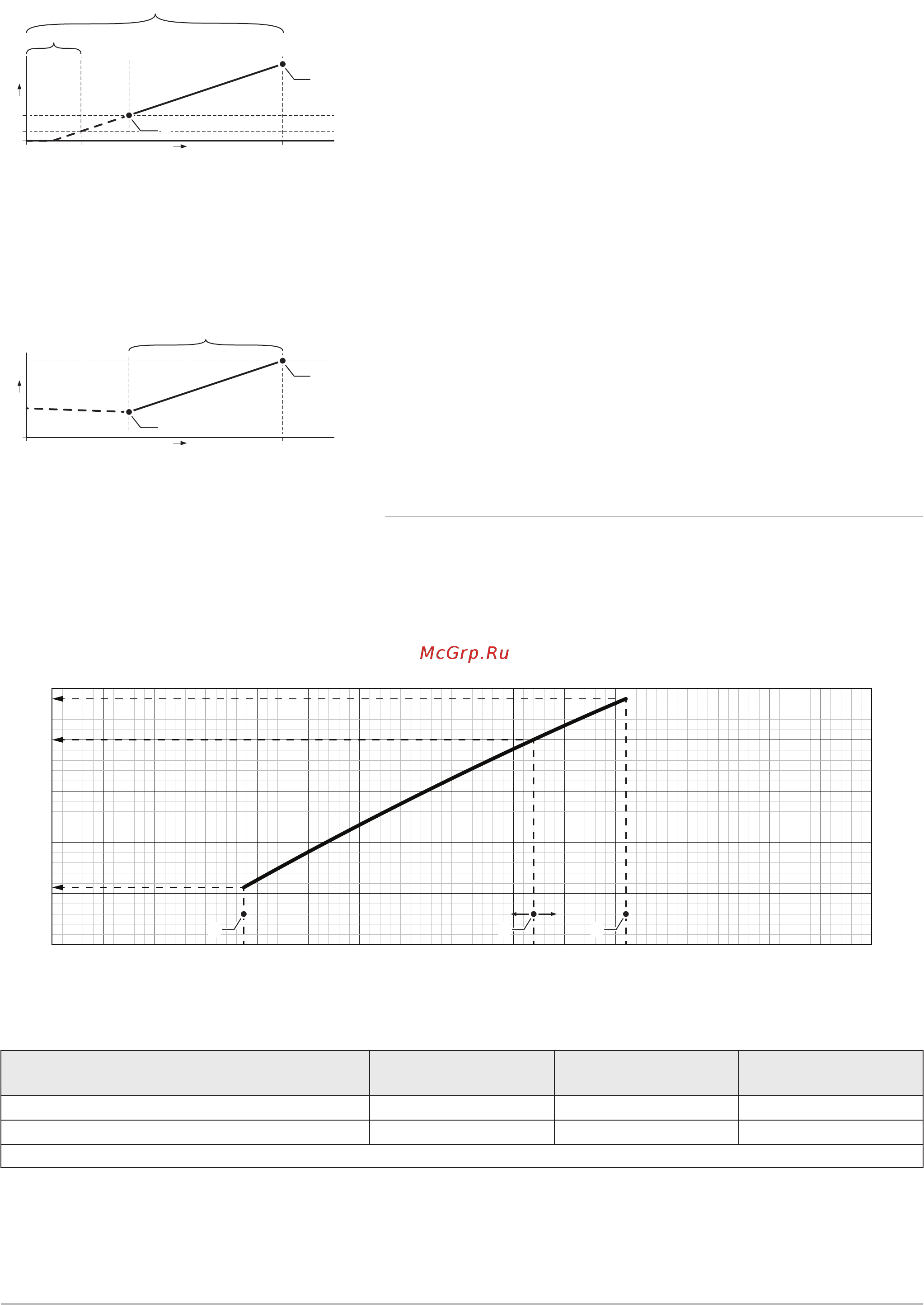

1
Минимальное давление воды для включения аварийного
сигнала давления воды (параметр AP006)
2
Максимально допустимое давление воды в системе отопления
(параметр AP070)
3
Максимальное время, необходимое для заполнения пустой
системы до давления 0,3 бар (параметр AP023)
4
Максимальное время, необходимое для заполнения системы
до максимального давления воды (параметр AP071)
X
Время, мин.
Y
Давление воды, бар
Устройство автоматической подпитки способно заполнять систему
отопления в автоматическом или полуавтоматическом режиме до
заданного максимального рабочего давления воды. Автоматическую
или полуавтоматическую подпитку можно настроить с помощью
параметра AP014.
1
Минимальное давление воды для включения аварийного
сигнала давления воды (параметр AP006)
2
Максимальное давление воды в системе отопления (параметр
AP070)
3
Максимальное время длительности подпитки (параметр
AP069)
X
Время, мин.
Y
Давление воды, бар
5.1.2 Настройка максимальной мощности для отопления
Зависимость мощности от скорости вентилятора - см. график. На
графике приведён весь диапазон мощности для всех типов котлов.
1. Задать скорость вентилятора так, как указано в таблице (при
необходимости). Скорость может быть изменена при помощи
параметра GP007.
Рис.33
График для PMC-S 24 – 24/28 MI
AD-3001324-01
0
5
10
15
20
25
Q
0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 6500 7000 7500 8000
R
1
2
3
Q Мощность (Hi) (кВт) R Скорость вентилятора
Таб 4 Значения скоростей вентилятора
Тип котла 1 - Минимальная мощ
ность
2 - Заводская на
стройка
(1)
3 - Максимальная
мощность
PMC-S 24 1870 5600 5600
PMC-S 24/28 MI 1870 4700 5600
(1) Параметр GP007.
Рис.31 Автоматическое заполнение
AD-3001093-02
0
X
0.3
Y
2
1
4
3
Рис.32 Автоматическая подпитка
AD-3001090-01
0
X
Y
2
1
3
5 Инструкции для специалиста
14 PMC-S 7720292 - v.01 - 08032019
