1 Описание панели управления
1.1 Описание компонентов
1 Вращающаяся ручка для выбора плитки, меню или настроек
2
Кнопка для подтверждения выбора
3
Кнопка возврата на предыдущий уровень или в
предыдущее меню
4
Кнопка меню для возврата в главное меню
5 Дисплей
6 Светодиод состояния:
постоянный зеленый = нормальная работа
мигающий зеленый = предупреждение
постоянный красный = отключение
мигающий красный = блокировка
1.2
Описание главного окна
Это окно отображается автоматически после запуска оборудования.
Панель управления автоматически переходит в режим готовности
(черный экран), если пользователь не прикасался к дисплею в
течение 5 минут. Нажать на одну из клавиш панели управления для
повторного включения дисплея.
Из любого меню можно перейти в главное окно, нажав на черную
клавишу
и удерживая ее нажатой в течение нескольких секунд.
Плитки в главном окне обеспечивают быстрый доступ к
соответствующим меню. С помощью вращающейся ручки можно
перейти в необходимое меню и нажать на клавишу для
подтверждения выбора.
1 Плитки: выбранная плитка подсвечивается
2 Дата и время | Название окна (текущее положение в меню)
3 Информация о выбранной плитке
4 Индикатор ошибки (виден только при обнаружении ошибки)
5 Пиктограмма, показывающая уровень навигации:
: Уровень Трубочиста
: Уровень Пользователя
: Уровень Специалиста
Уровень Специалиста защищен кодом доступа. Если этот
уровень активен, статус плитки [
] меняется с Выкл на Вкл.
1.2.1 Значение пиктограмм на дисплее
Tab.1 Пиктограммы
Уровень Пользователя
Информация
Уровень Специалиста
Индикация ошибки
Уровень Трубочиста Системные настройки
Техническое обслуживание Давление воды
Суточная программа ГВС 1
Временная перезапись суточной программы ГВС 2
Режим «Отпуск» Ускорение ГВС вкл.
Ручной Газовый котел
Режим энергосбережения
Уровень мощности горелки (от 1 до 5 столбиков,
каждый столбик отражает 20% мощности)

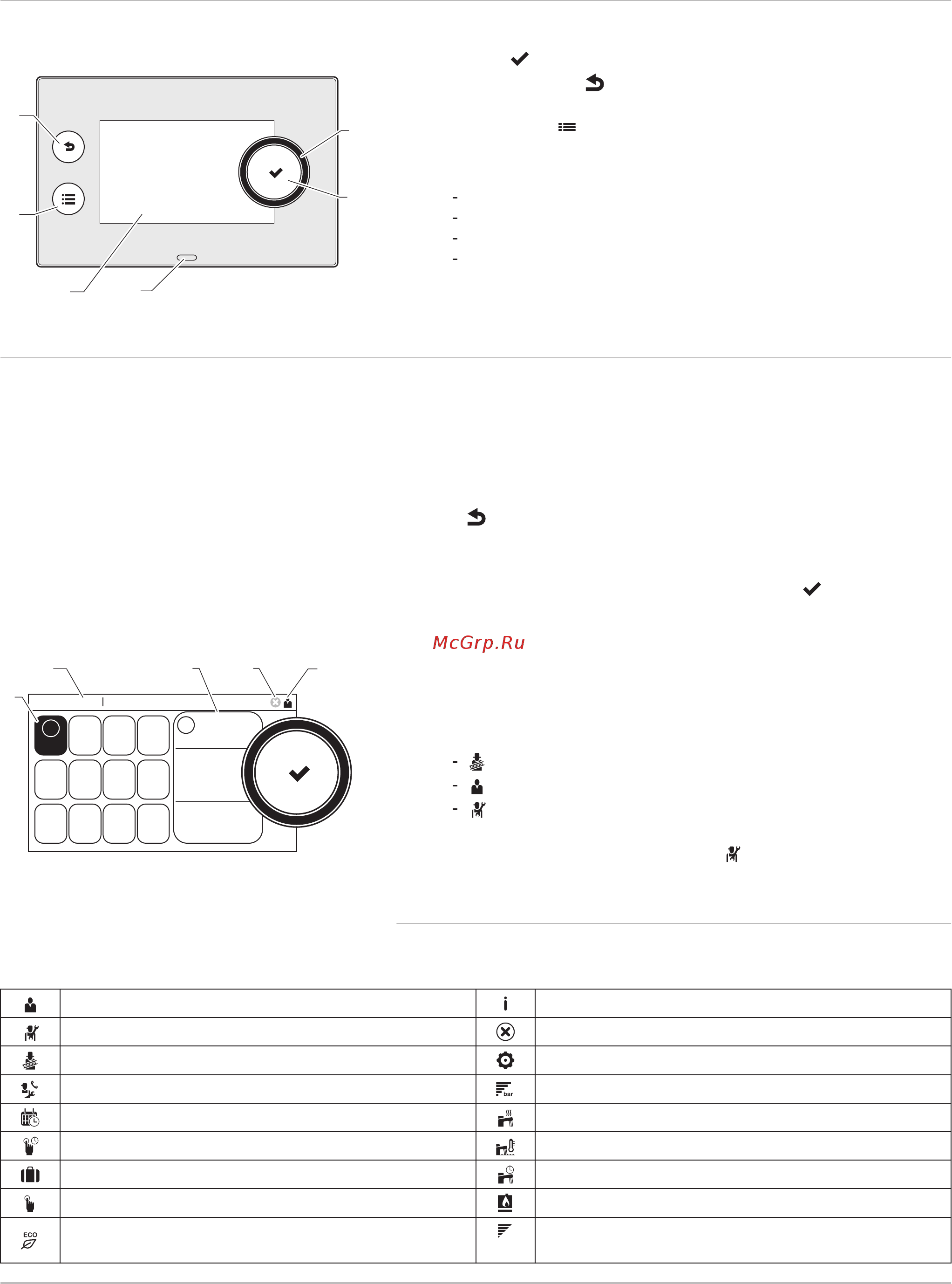

Рис.1 Компоненты панели управления
AD-3000932-01
3
4
1
6
2
5
Рис.2 Пиктограммы в главном окне
AD-3001157-01
All OK
Error Status
22/02/2018 11:20 Home Screen
i
i
All OK
2
5
43
1
1 Описание панели управления
7686864 - v.01 - 10092018 3
