Вода центрального отопления (CH) нагревает питьевую воду в
пластинчатом теплообменнике. Если активна настройка комфортной
работы, но необходимость в горячей водопроводной воде
отсутствует, котел периодически подогревает теплообменник. Любые
частицы извести задерживаются водяным фильтром в
теплообменнике, автоматически очищающемся каждые 76 часов.
Сдвоенный котел оснащен сдвоенной нагревательной системой.
Трехходовой клапан определяет, поступает ли нагретая вода в
установку центрального отопления (первичный контур) или в
отдельно установленный блок подачи горячей воды (вторичный
контур).
4.2.4 Устройство автоматического пополнения
Котел оборудован устройством автоматического пополнения,
расположенным под котлом.
Устройство автоматического пополнения подпитывает систему
центрального отопления, если давление воды опускается ниже
предустановленного минимального значения. Пополнение может
быть автоматическим или полуавтоматическим. Полуавтоматическое
пополнение запускается только после подтверждения пользователем.
Устройство автоматического пополнения можно также использовать
для заполнения пустой системы.
Если пополнение занимает слишком много времени или происходит
слишком часто (например, вследствие утечек в системе), на дисплей
будет выведено предупреждение, и пополнение остановится.
4.3 Описание панели управления
4.3.1 Описание компонентов
1 Вращающаяся ручка для выбора плитки, меню или настроек
2
Кнопка для подтверждения выбора
3
Кнопка возврата на предыдущий уровень или в
предыдущее меню
4
Кнопка меню для возврата в главное меню
5 Дисплей
6 Светодиод состояния:
постоянный зеленый = нормальная работа
мигающий зеленый = предупреждение
постоянный красный = отключение
мигающий красный = блокировка
4.3.2 Описание главного окна
Это окно отображается автоматически после запуска оборудования.
Панель управления автоматически переходит в режим готовности
(черный экран), если пользователь не прикасался к дисплею в
течение 5 минут. Нажать на одну из клавиш панели управления для
повторного включения дисплея.
Из любого меню можно перейти в главное окно, нажав на черную
клавишу и удерживая ее нажатой в течение нескольких секунд.
Плитки в главном окне обеспечивают быстрый доступ к
соответствующим меню. С помощью вращающейся ручки можно
перейти в необходимое меню и нажать на клавишу для
подтверждения выбора.

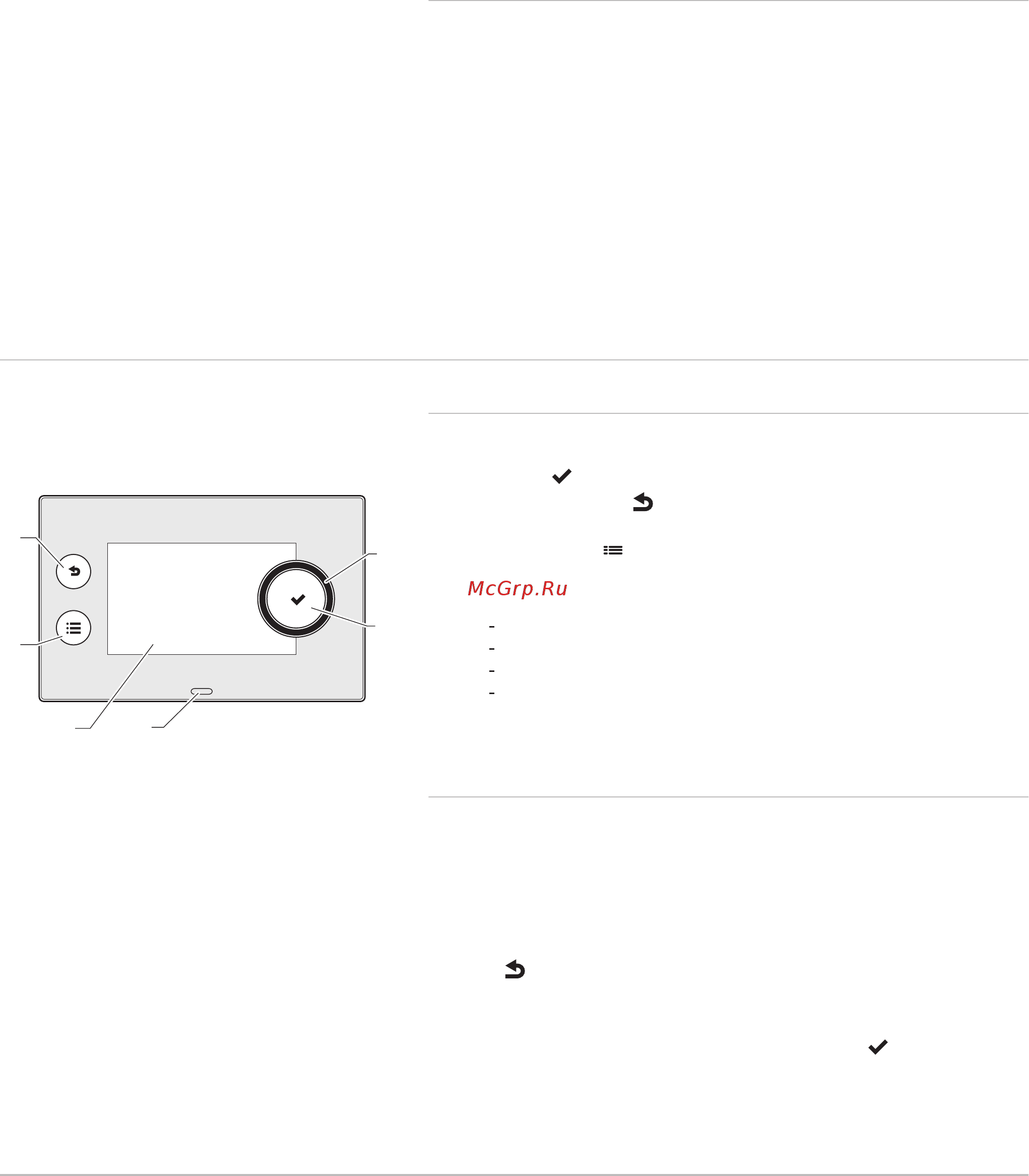

Рис.1 Компоненты панели управления
AD-3000932-01
3
4
1
6
2
5
4 Описание оборудования
7686739 - v.01 - 06092018 AMC 15
