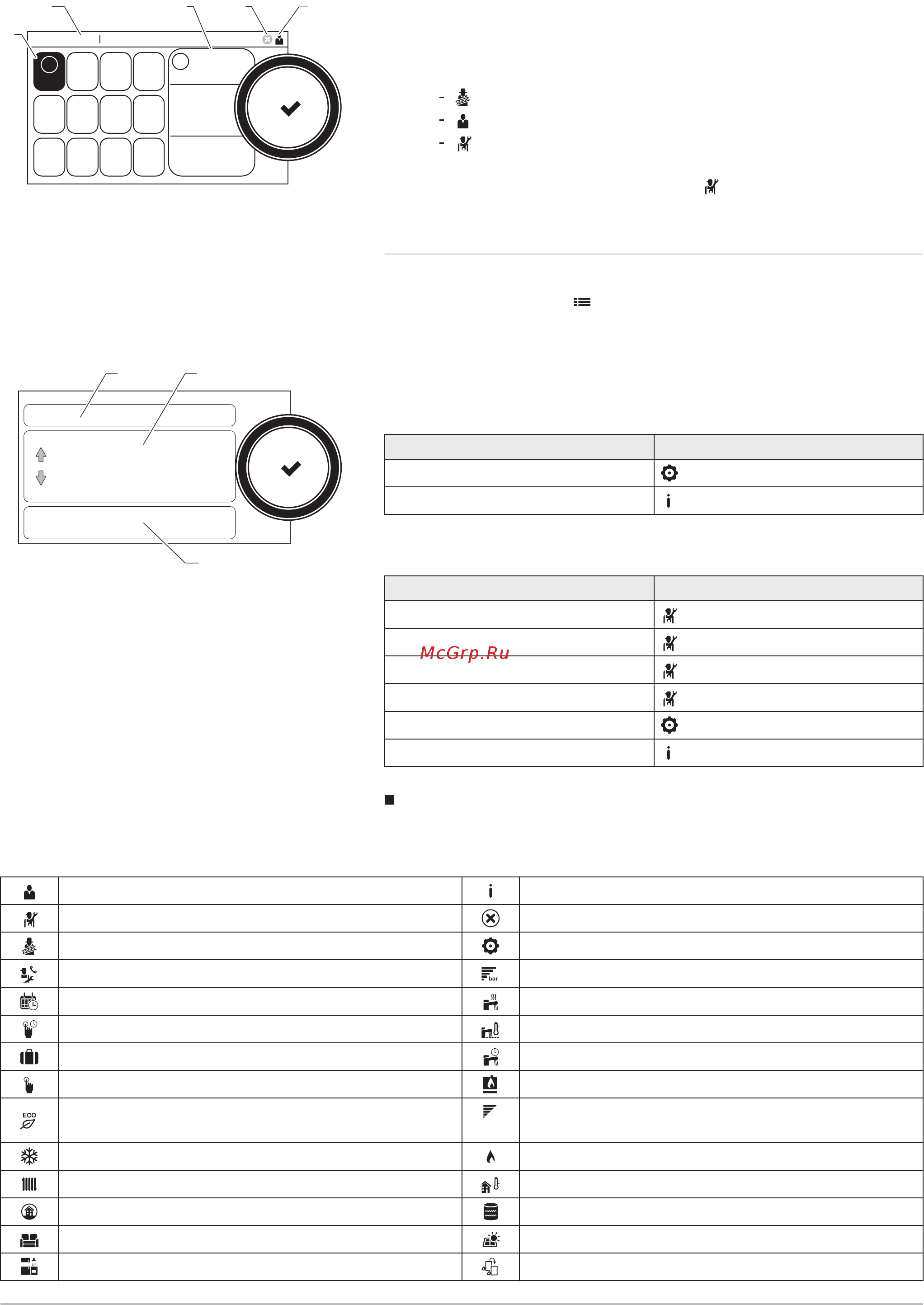

1 Плитки: выбранная плитка подсвечивается
2 Дата и время | Название окна (текущее положение в меню)
3 Информация о выбранной плитке
4 Индикатор ошибки (виден только при обнаружении ошибки)
5 Пиктограмма, показывающая уровень навигации:
: Уровень Трубочиста
: Уровень Пользователя
: Уровень Специалиста
Уровень Специалиста защищен кодом доступа. Если этот
уровень активен, статус плитки [
] меняется с Выкл на Вкл.
4.3.3 Описание главного меню
Из любого меню можно перейти непосредственно в главное меню,
нажав на клавишу меню . Количество доступных меню зависит от
уровня доступа (пользователь или специалист).
A Дата и время | Название окна (текущее положение в меню)
В Доступные меню
С Краткое описание выбранного меню
Tab.9 Меню, доступные для пользователя
Описание Пиктограмма
Системные настройки
Информация о версии
Tab.10 Меню, доступные для специалиста
Описание Пиктограмма
Установка
Меню Ввод в эксплуатацию
Расширенное сервисное меню
Журнал ошибок
Системные настройки
Информация о версии
Значение пиктограмм на дисплее
Tab.11 Пиктограммы
Уровень Пользователя
Информация
Уровень Специалиста
Индикация ошибки
Уровень Трубочиста Системные настройки
Техническое обслуживание Давление воды
Суточная программа ГВС 1
Временная перезапись суточной программы ГВС 2
Режим «Отпуск» Ускорение ГВС вкл.
Ручной Газовый котел
Режим энергосбережения
Уровень мощности горелки (от 1 до 5 столбиков,
каждый столбик отражает 20% мощности)
Защита от замерзания Горелка работает
Центральное отопление вкл. Датчик наружной температуры
Все зоны (группы) Водонагреватель ГВС
Гостиная
(1)
Солнечный нагреватель
Кухня
(1)
Каскад
Рис.2 Пиктограммы в главном окне
AD-3001157-01
All OK
Error Status
22/02/2018 11:20 Home Screen
i
i
All OK
2
5
43
1
Рис.3 Позиции в главном меню
AD-3000935-01
A B
C
4 Описание оборудования
16 AMC 7686739 - v.01 - 06092018
