91
7221813.02 - ruИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
32.3 - 24 MI
0610_2703

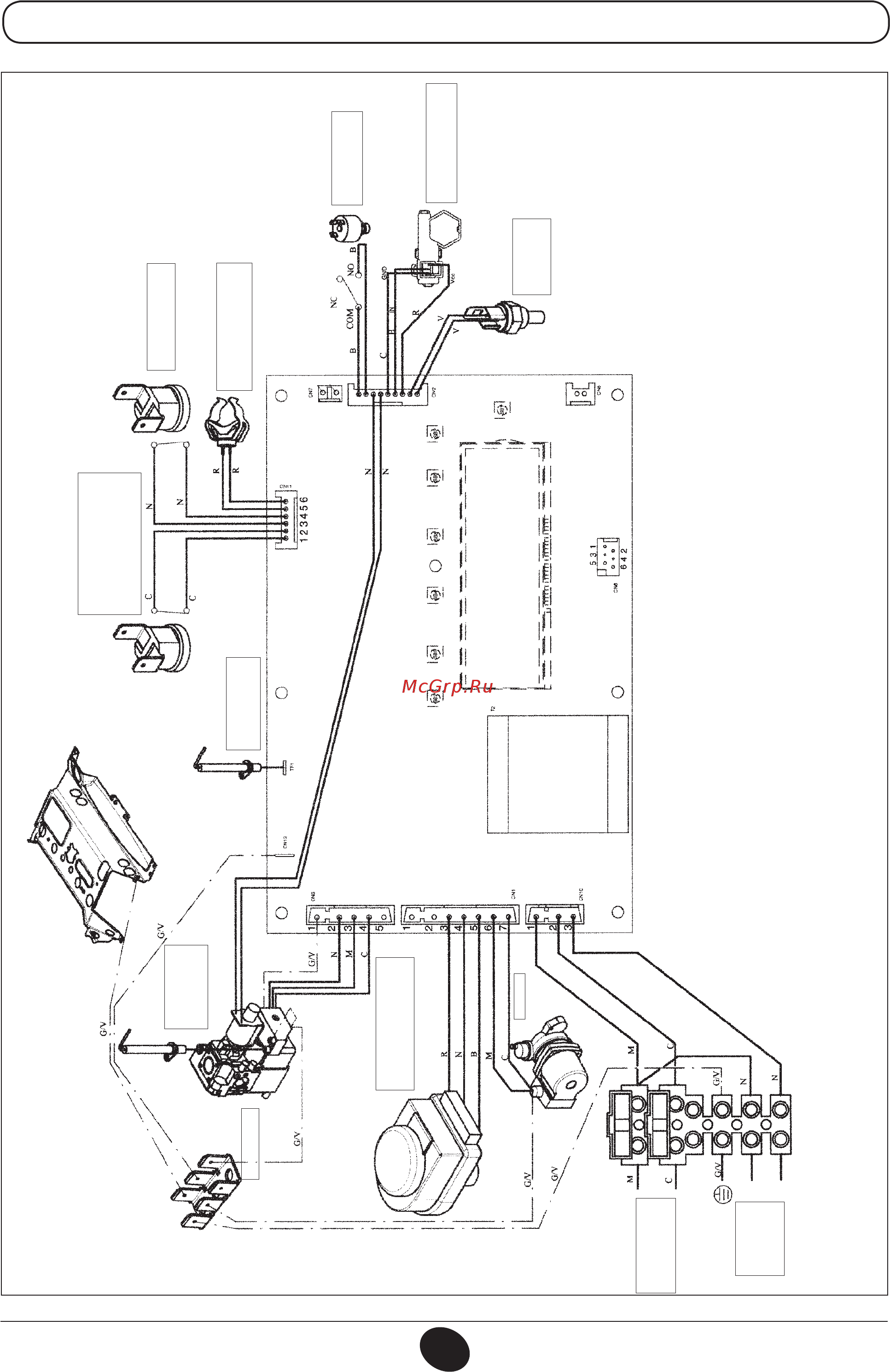

ЦВЕТА ПРОВОДОВ
C= голубой
M= коричневый
N= чёрный
R= красный
G/V= жёлто-зелёный
B= белый
V= зелёный
ДАТЧИК NTC
КОНТУРА ГВС
ПЕРВИЧНЫЙ ДАТЧИК
КОНТУРА ГВС
РЕЛЕ ДАВЛЕНИЯ
ВОДЫ
ДАТЧИК NTC
КОНТУРА ОТОПЛЕНИЯ
ТЕРМОСТАТ
ТЕМПЕРАТУРЫ
ТЕРМОСТАТ
ПРЕДОХРАНИТЕЛЬНЫЙ
ТЕРМОСТАТ
ДЕТЕКТОР
ПЛАМЕНИ
ПОДЖИГАЮЩИЙ
ЭЛЕКТРОД
ГАЗОВЫЙ
КЛАПАН
ТРЁХХОДОВОЙ КЛАПАН
НАСОС
ЦЕПЬ
ЭЛЕКТРОПИТАНИЯ
КОМНАТНЫЙ
ТЕРМОСТАТ
