7221813.02 - ruИНСТРУКЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ
Для правильного розжига котла действуйте следующим образом:
• Включите электропитание котла.
• откройте вентиль подачи газа;
•
нажмите и держите нажатой 2 секунды кнопку для установки режимов котла “Лето”
( )
или “Зима”
( )
ПРИМЕЧАНИЕ: если установлен “летний”
режим работы, котёл будет включаться только для обеспечения целей горячего
водоснабжения (ГВС)
.
•
Для установки температуры в режимах отопления и ГВС, нажимайте кнопки
+/- клавиш регулировки - см. раздел 4.
Внимание: В процессе первоначального зажигания, пока не удален содержащийся в газопроводах воздух, горелка может
оказаться не в состоянии загореться мгновенно, что может привести к “блокировке” котла. В подобных обстоятельствах
рекомендуется повторить процедуру зажигания до тех пор, пока газ не поступит к горелке, нажимая на кнопку R и держа ее
нажатой в течение не менее 2 секунд.
3. ЗАПУСК КОТЛА

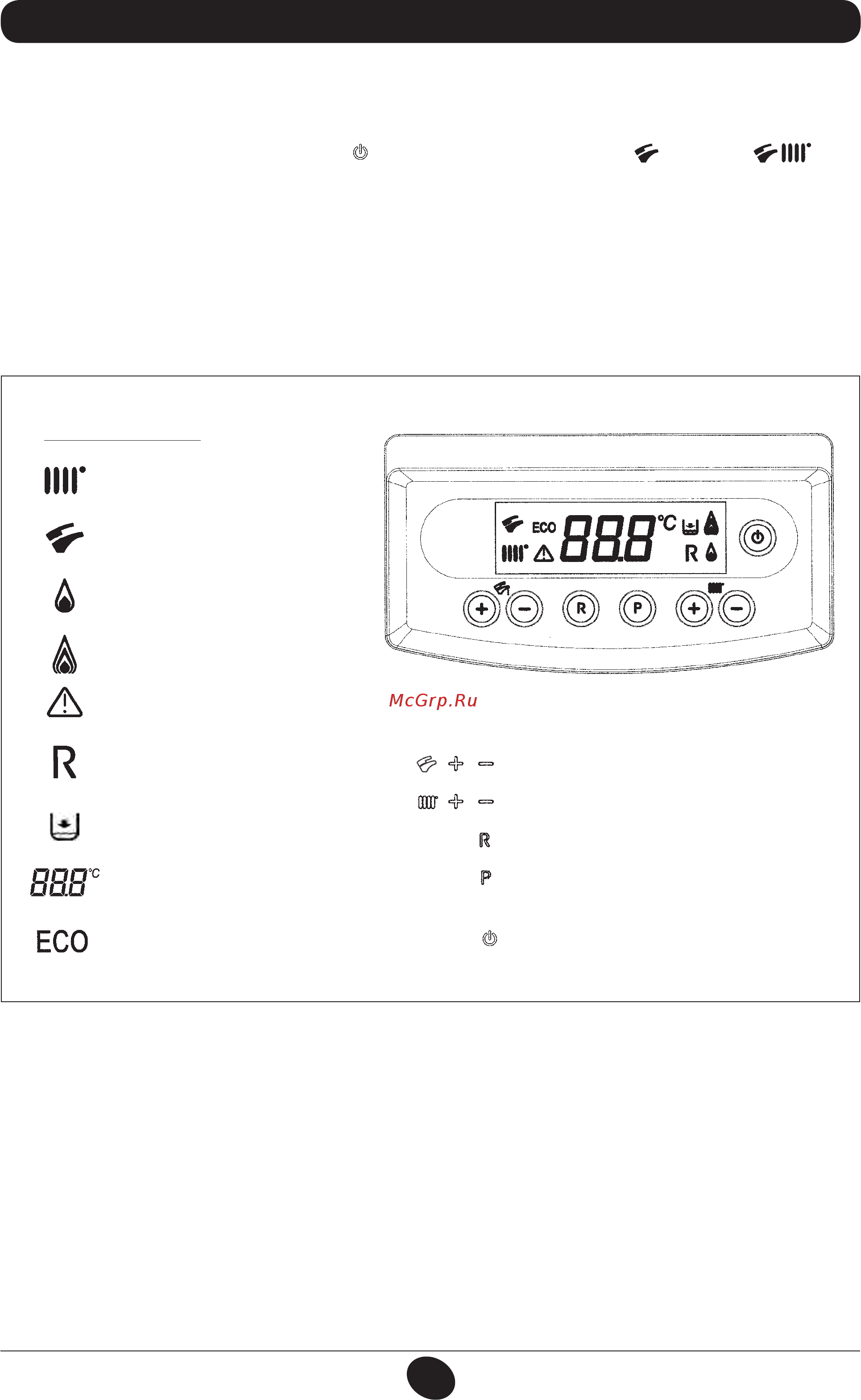

Рисунок 1.
Условные обозначения
Работа в режиме центрального
отопления
Ошибка
Низкое давление воды
Цифровые сигналы
(температура, коды ошибок и т.д.)
Перезапуск (СБРОС)
Функция активирована
(см. Раздел 4)
Наличие пламени - уровень
мощности =25% (горелка включена)
Уровни мощности котла
(3 уровня мощности)
Работа в режиме горячего
водоснабжения (ГВС)
0801_0201 / CG_2015
Функции кнопок
- Регулировка температуры в системе ГВС
- Регулировка температуры в системе отопления
- Перезагрузка
- ЭКО – КОМФОРТ
- Кнопка переключения режимов
(см. параграф 3.2)
