71
7221813.02 - ruИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

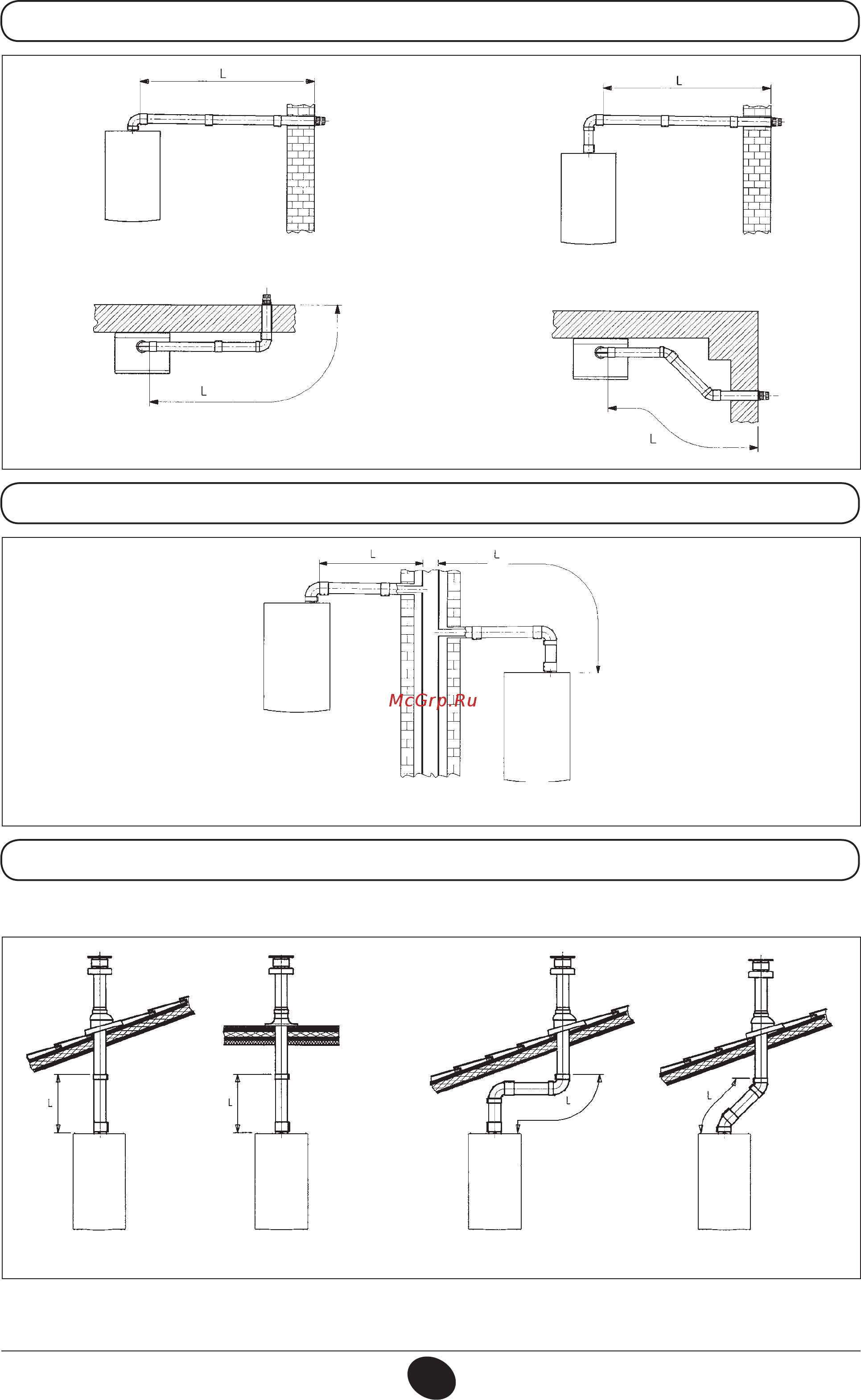

15.1 ВАРИАНТЫ УСТАНОВКИ ДЫМОХОДОВ С ГОРИЗОНТАЛЬНЫМ ТЕРМИНАЛОМ
15.2 ВАРИАНТЫ ПОДСОЕДИНЕНИЯ ДЫМОХОДОВ К LAS-СИСТЕМЕ
15.3 ВАРИАНТЫ УСТАНОВКИ ДЫМОХОДОВ С ВЕРТИКАЛЬНЫМ ТЕРМИНАЛОМ
Данный вариант монтажа применим как на плоских, так и на скатных крышах путём установки терминала, соответствующей
всепогодной защиты и переходной муфты (дополнительные соединительные элементы поставляются по отдельному заказу).
Для получения детальной информации по монтажу соединительных элементов, обратитесь к соответствующей сопроводительной
документации.
0611_2101
L max = 2 m Ø 60/100 mm
8 m Ø 80/125 mm
L max = 4 m Ø 60/100 mm
10 m Ø 80/125 mm
L max = 3 m Ø 60/100 mm
9 m Ø 80/125 mm
0512_2001
0512_2002
24 MI FF - 24 FF : L max = 5 m Ø 60/100 mm - 9 m Ø 80/125 mm
28 MI FF : L max = 4 m Ø 60/100 mm - 8 m Ø 80/125 mm
31 MI FF - 31 FF : L max = 3 m Ø 60/100 mm - 7 m Ø 80/125 mm
24 MI FF - 24 FF : L max = 4 m Ø 60/100 mm - 8 m Ø 80/125 mm
28 MI FF : L max = 3 m Ø 60/100 mm - 7 m Ø 80/125 mm
31 MI FF - 31 FF : L max = 2 m Ø 60/100 mm - 6 m Ø 80/125 mm
24 MI FF - 24 FF : L max = 5 m Ø 60/100 mm - 9 m Ø 80/125 mm
28 MI FF : L max = 4 m Ø 60/100 mm - 8 m Ø 80/125 mm
31 MI FF - 31 FF : L max = 3 m Ø 60/100 mm - 7 m Ø 80/125 mm
