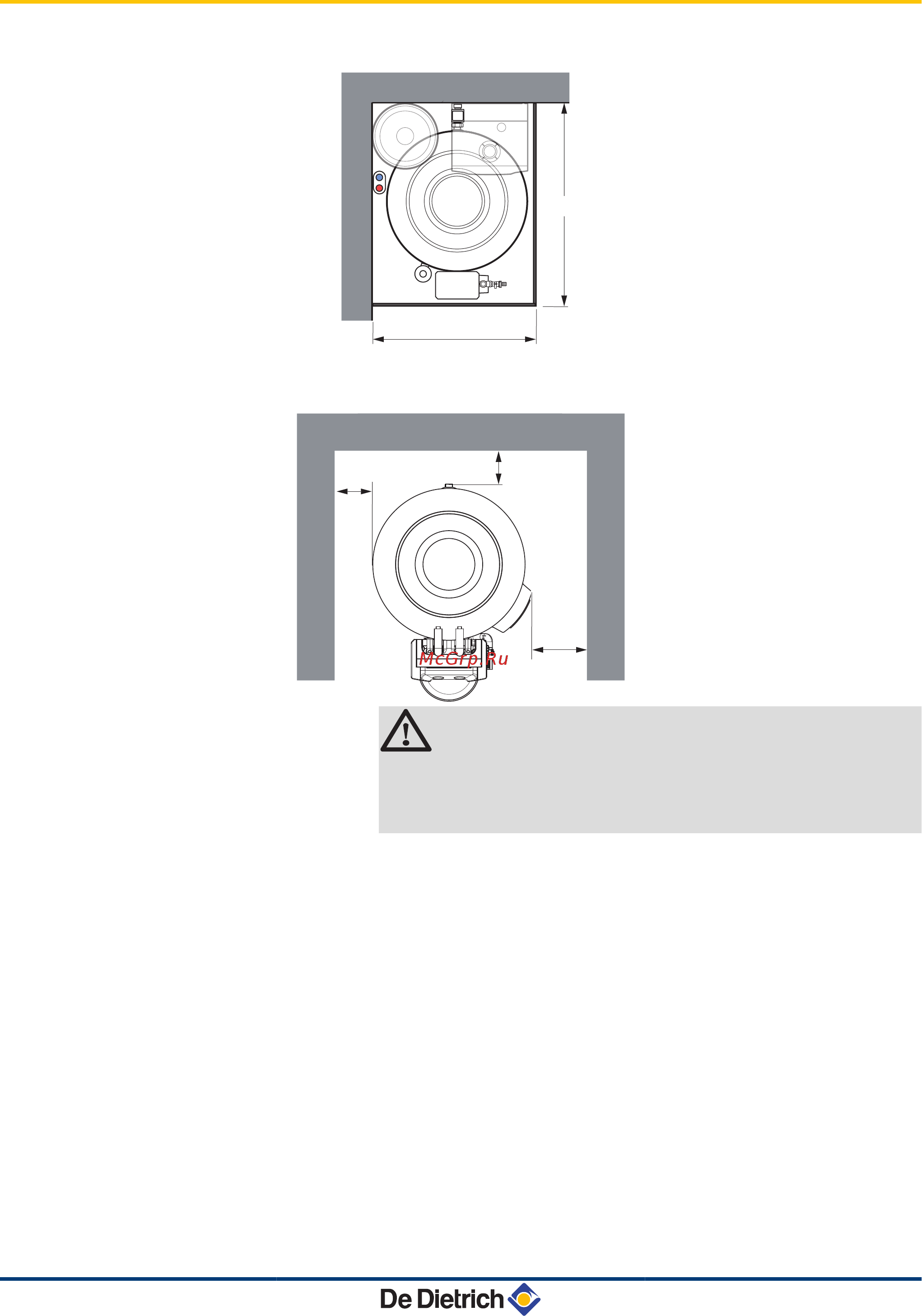

4.4 Установка оборудования
Установка в шкафу - Только BSL 150 N + EC156
750
700
C004571-A
Установка не в шкафу BSL 150...500 N — BESL 200...400 N
350
200
200
L000545-D
ВНИМАНИЕ
4 Необходимо 2 человека.
4 Во время транспортировки оборудования
использовать перчатки.
1. Снять упаковку водонагревателя, оставив его на
транспортировочной палетте.
2. Снять защитную упаковку.
3. Отвинтить 3 винта, которыми водонагреватель прикреплён к
палетте.
4. Приподнять водонагреватель и установить его на
предусмотренное место, соблюдая приведённые на схеме
размеры.
4. Установка
BSL 150...500 N BESL 200...400 N
24
27/07/2015 - 300027764-001-04
