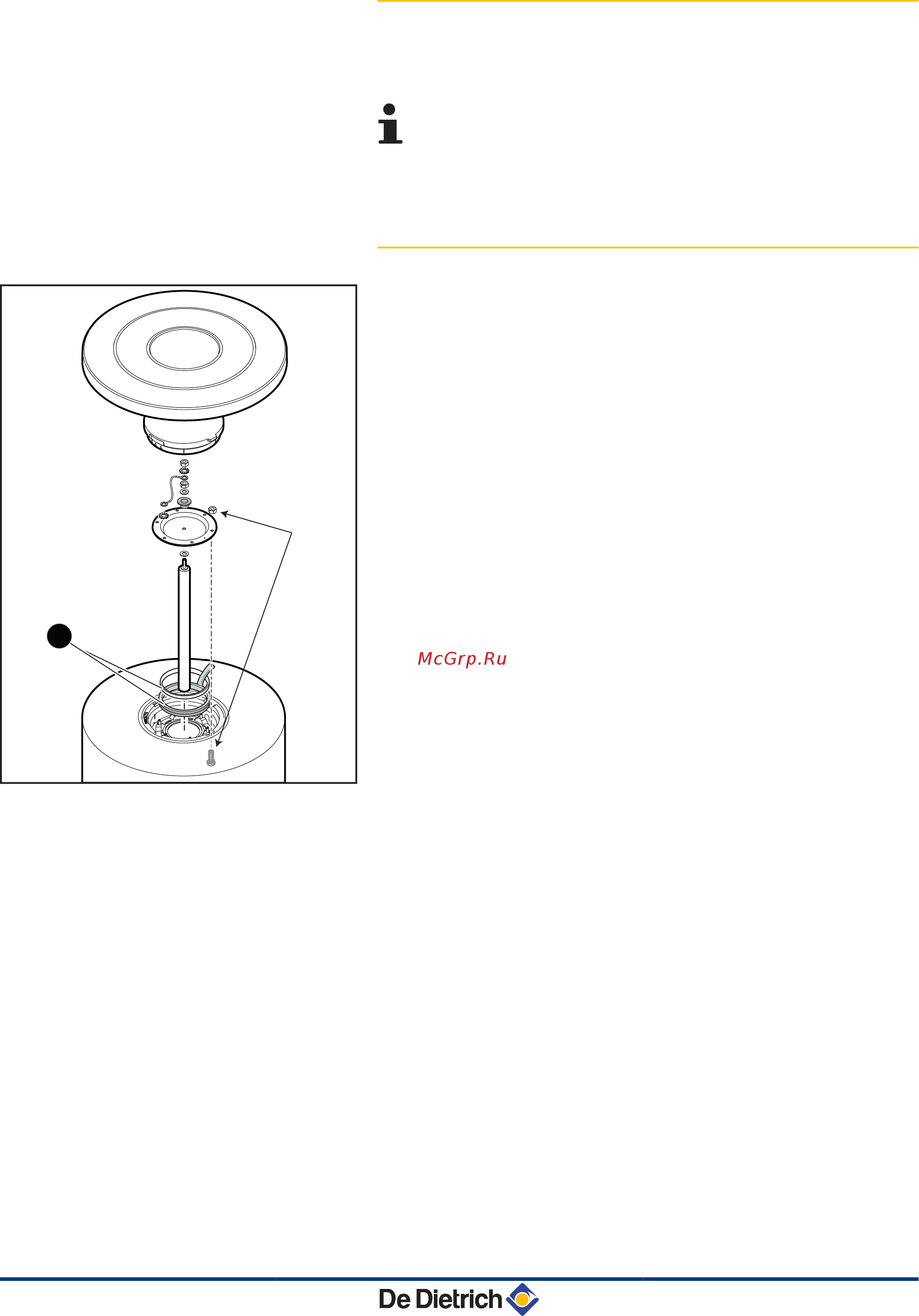

6.6.1. Снятие заглушек для чистки
1. Перекрыть подачу холодной санитарно-технической воды.
2. Слить водонагреватель.
Вход холодной воды также является отверстием для
слива.
3. Снять заглушки для чистки.
6.6.2. Установка на место заглушек для чистки
1. Заменить прокладку с язычком и кольцо на новые.
Расположить прокладку с язычком в отверстии для чистки
таким образом, чтобы язычок был снаружи водонагревателя
горячей санитарно-технической воды.
L000389-C
1
6x
6. Проверка и техническое обслуживание BSL 150...500 N BESL 200...400 N
44
27/07/2015 - 300027764-001-04
