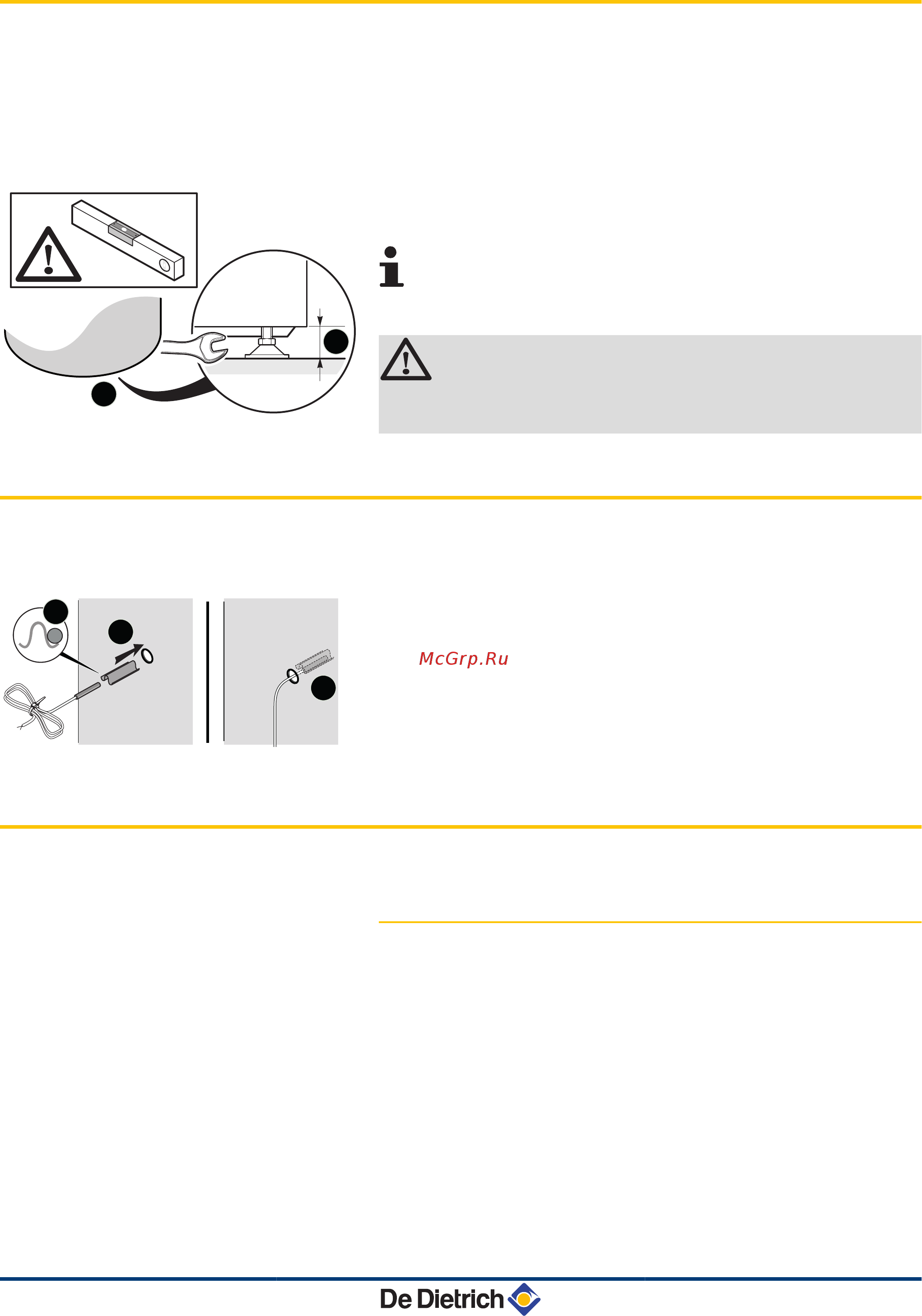

4.5 Выравнивание
Выравнивание водонагревателя горячей санитарно-
технической воды производится с помощью 3 ножек
(поставляются в пакете с инструкцией), которые нужно
прикрутить к основанию водонагревателя горячей санитарно-
технической воды.
1. Установить 3 регулируемые ножки снизу оборудования.
2. Произвести выравнивание оборудования при помощи
регулируемых ножек.
4 Диапазон регулировки : 10 мм.
4 В случае необходимости использовать стальные
подкладки ножек водонагревателя.
ВНИМАНИЕ
Не разворачивать стальные подкладки наружу
водонагревателя.
4.6 Установка датчиков температуры
¼См. установка датчиков : "Основные размеры", Страница
20
1. Установить датчик в приёмную гильзу при помощи
разделителя приёмной гильзы.
Разделитель приёмной гильзы поставляется в пакете с
инструкцией.
2. Проверить правильную установку датчиков в приёмную
гильзу.
3. Проверить установку разделителя приёмной гильзы.
4.7 Гидравлическая схема установки
4.7.1. Список условных обозначений
A
Твердотопливные котлы
B
Буферный водонагреватель
C
BSL 200...500 N
D
BESL 200...400 N
E
Двухконтурный котёл
F
BSL150 N
G
Котёл с ёмкостным водонагревателем для ГВС
H
Котёл с проточным теплообменником для ГВС
3
Предохранительный клапан 3 бар
L000382-A
1
2
L000383-A
1
2
3
BSL 150...500 N BESL 200...400 N 4. Установка
27/07/2015 - 300027764-001-04
25
