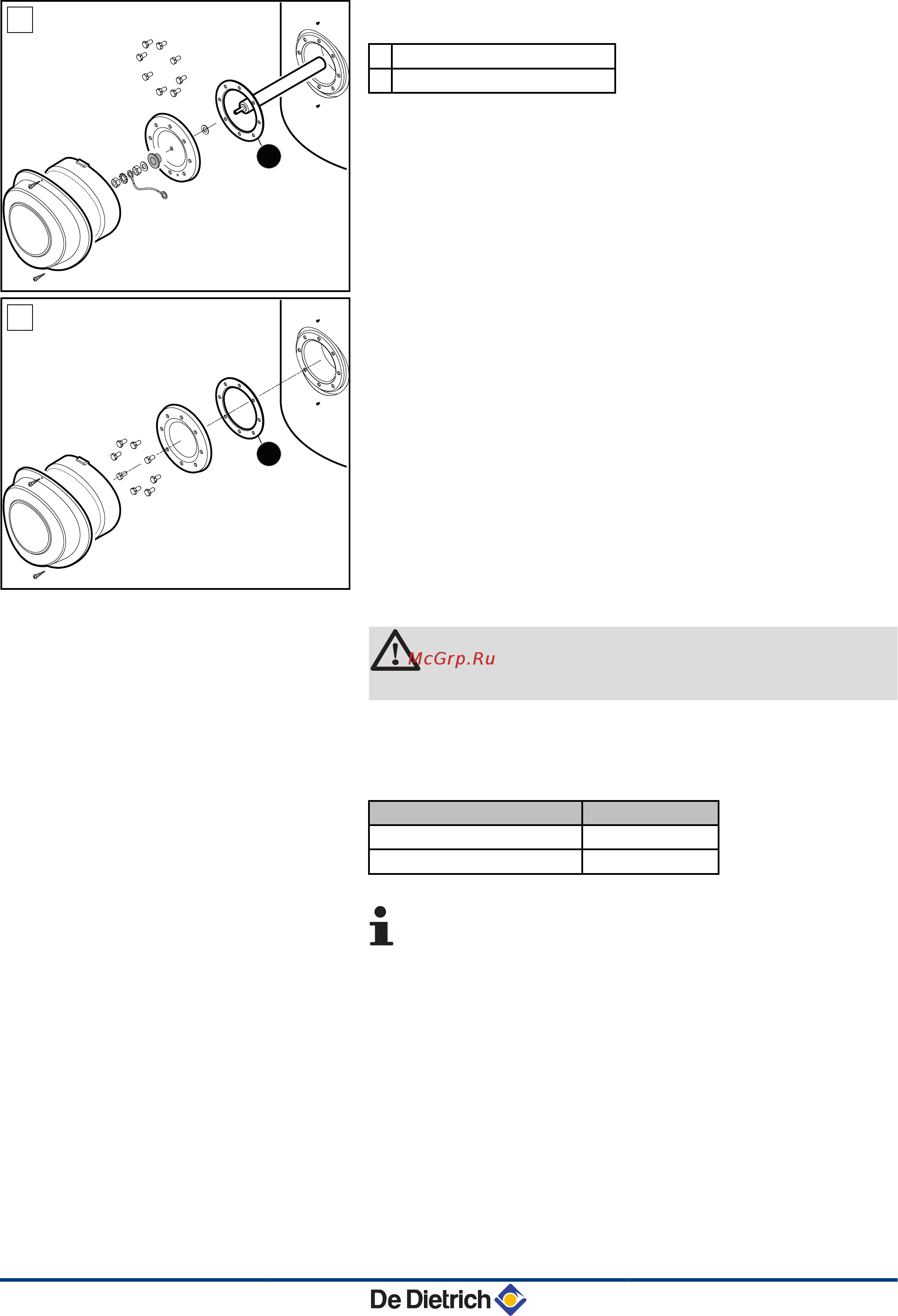

2. Заменить плоскую прокладку.
A Боковая заглушка с анодом
B Боковая заглушка без анода
3. Установить все детали на место.
ВНИМАНИЕ
Использовать динамометрический ключ.
Усилие затяжки анода : 8 Н•м.
Затяжка винтов заглушки для чистки не должна быть излишне
сильной.
Фланец
Усилие затяжки
Уплотнительная прокладка 6 Н•м +1/-0
Плоская прокладка 15 Н•м
Усилие приблизительно 6 Н•м дает торцовый
трубчатый ключ с короткой рукояткой и 15 Н•м дает
торцовый трубчатый ключ с длинной рукояткой.
4. После установки проверить герметичность бокового фланца.
5. Произвести ввод в эксплуатацию.
¼
См. раздел : "Операция ввода в эксплуатацию",
Страница 41.
A
2
L000386-B
B
2
L000387-B
BSL 150...500 N BESL 200...400 N
6. Проверка и техническое обслуживание
27/07/2015 - 300027764-001-04
45
