26Ru
– Уберите кабели подальше от мест
с повышенной температурой,
например печки.
– Не подключайте желтый кабель к
б
атареи путем просовывания его
через отверстие в двигательный
отсек.
– Заклейте неподключенные
разъ
емы кабеля изолентой.
– Не укорачивайте кабели.
– Не нарушайте изоляцию кабеля
п
итания данного устройства для
питания других устройств.
Емкость кабеля является
ограниченной.
– Используйте плавкий
пр
едохранитель
соответствующего номинала.
– Не замыкайте отрицательный
каб
ель динамиков
непосредственно на землю.
– Не связывайте вместе
от
рицательные кабели
нескольких динамиков.
• К
огда устройство включено,
сигналы управления отправляются
по синему/белому кабелю.
Подключите данный кабель к
удаленному управлению системой
внешнего усилителя или
терминалу релейного управления
автоматической антенны
автомобиля (макс. 300 мА, 12 В
пост. тока). Если автомобиль
оснащен антенной, встроенной в
лобовое стекло, подключите ее к
терминалу питания антенного
усилителя.
• Н
икогда не подключайте синий/
белый провод к терминалу
питания внешнего усилителя.
Также никогда не подключайте его
к терминалу питания
автоматической антенны. В
противном случае это может
привести к протеканию батареи
или ее неисправности.
• Че
рный кабель заземлен. Кабели
заземления для данного
устройства и другое оборудование
(особенно устройства высокого
напряжения, например усилители)
необходимо подключать отдельно.
В противном случае случайное
отключение может привести к
пожару или неисправности.
• Г
рафический символ на
изделии означает постоянный ток.

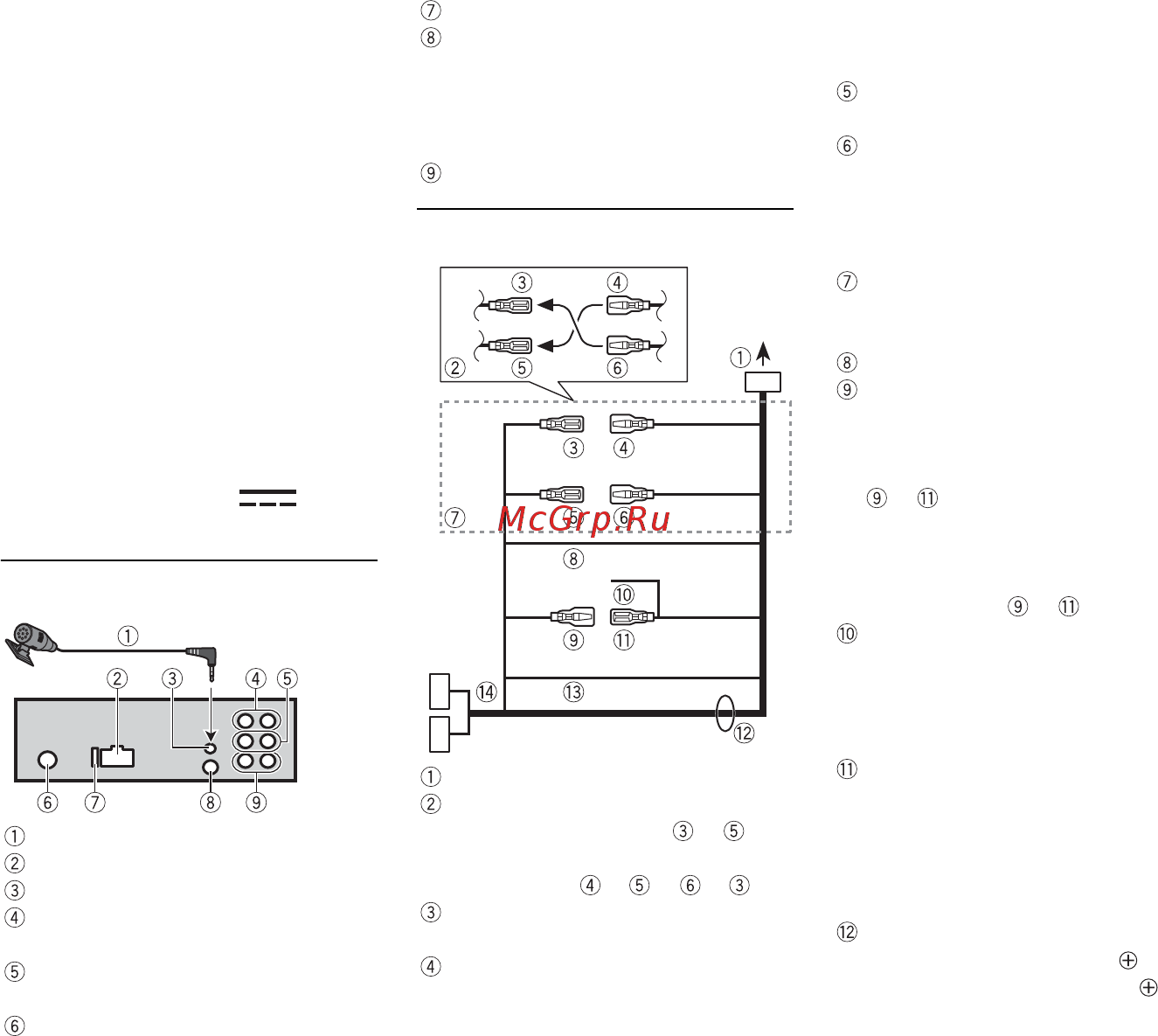

Данное устройство
Микрофон (3 м)
Вход шнура питания
Вход для микрофона
Задний выход (STD) или выход
средних частот (NW)
Передний выход (STD) или выход
верхних частот (NW)
Вход для антенны
Предохранитель (10 A)
Вход для проводного удаленного
подключения
Сюда можно подключить
п
роводной адаптер ДУ
(приобретается отдельно).
Выход сабвуфера
Шнур питания
Во вход шнура питания
В зависимости от типа
автомобиля функции и
могут отличаться. В этом случае
по
дключите к и к .
Желтый
Резервный (или опция)
Желтый
Выполняйте подключение к
т
ерминалу с постоянным
напряжением 12 В.
Красный
Опция (или резервный)
Красный
Выполняйте подключение к
т
ерминалу, управляемому
ключом зажигания (12 В пост.
тока).
Выполняйте подключение
проводов друг к другу одного
цвета.
Черный (“масса”)
Синий/белый
Положение контакта разъема ISO
б
удет отличаться в зависимости
от типа автомобиля. Подключите
и , если 5 контакт отвечает
за управление антенной. Если
и
спользуется автомобиль
другого типа, никогда не
подключайте и .
Синий/белый
Выполняйте подключение к
термин
алу управления системой
усилителя (макс. 300 мА, 12 В
пост. тока).
Синий/белый
Выполняйте подключение к
термин
алу релейного
управления автоматической
антенны (макс. 300 мА, 12 В пост.
тока).
Провода динамика
Белый: Передний левый (STD)
или левый верхних частот
(NW)
