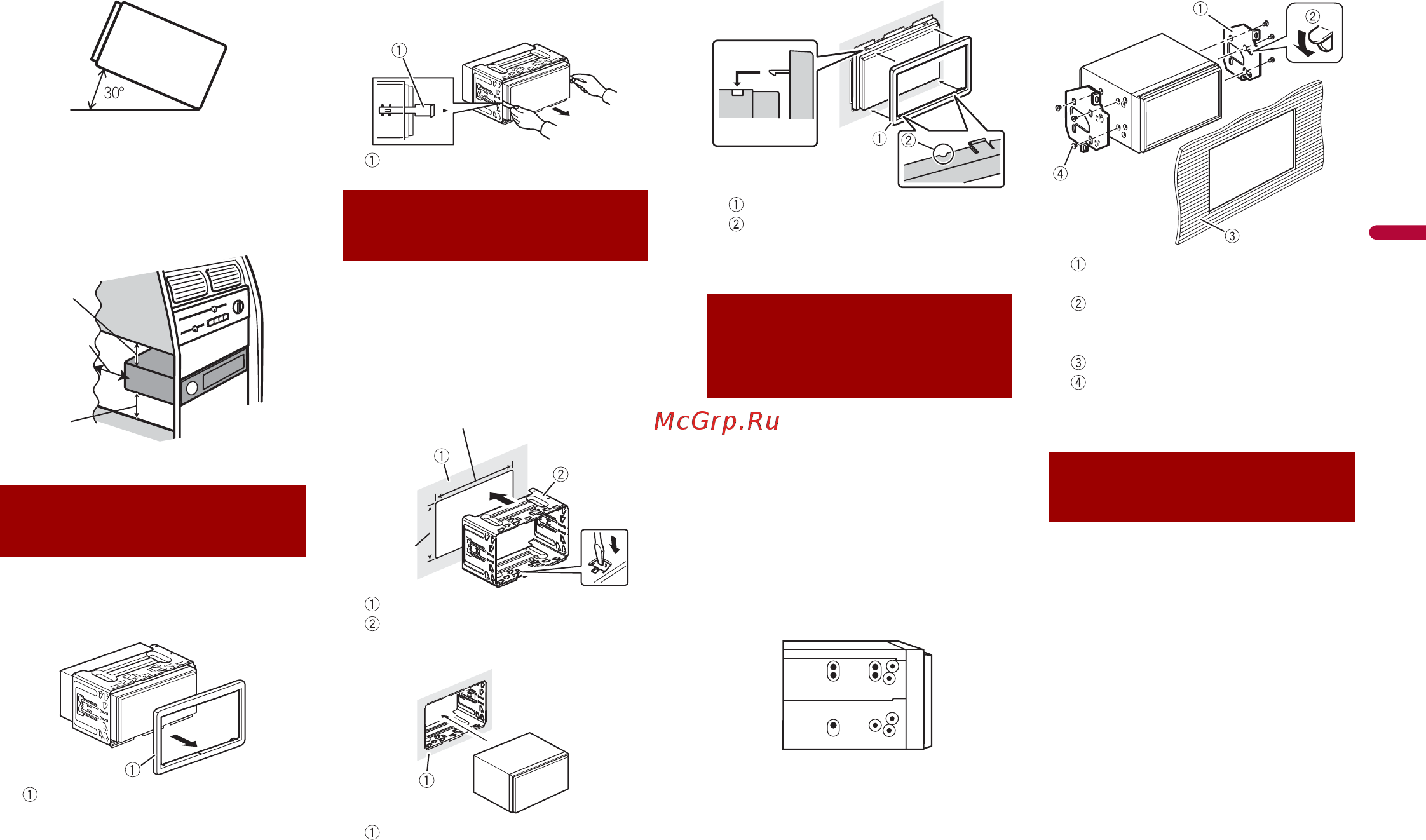

Pioneer MVH-A200VBT [13/44] Installation avec le support
![Pioneer MVH-A200VBT [13/44] Installation avec le support](/views2/1464653/page13/bgd.png)
7Fr
Français
• Lors de l’installation, laissez suffisamment
d’espace derrière le panneau arrière pour
permettre une dissipation correcte de la
chaleur et enroulez les câbles volants de
façon qu’ils ne bloquent pas les orifices
d’aération.
1 Retirez la garniture.
Tirez sur la garniture vers l’extérieur
pour la retirer.
Garniture
2 Insérez les clés d’extraction fournies
de part et d’autre de l’appareil jusqu’à
ce qu’elles se mettent en place.
3 Tirez sur l’appareil pour le dégager de
son support.
Clé d’extraction
1 Installez le support dans le tableau de
bord.
2 Fixez la gaine de montage à l’aide d’un
tournevis pour plier les onglets
métalliques (90°) de façon à les mettre
en place.
Tableau de bord
Support
3 Installez ce produit dans le support.
Tableau de bord
4 Fixez la garniture.
Avant d’installer ce
produit
Laisser un
espace
suffisant
5cm
5cm
Installation avec le
support
112 mm
182 mm
Garniture
Rainure
Fixez la garniture en orientant le côté
avec la rainure vers le bas.
1 Fixation de l’appareil au support de
montage de la radio fourni en
standard.
Positionnez l’appareil de façon à aligner
les trous de vis à ceux du support, puis
serrez les vis aux trois emplacements de
chaque côté.
Utilisez les vis à tête bombée (5 mm ×
9 mm) ou les vis à tête fraisée (5 mm ×
9 mm) selon la forme des trous de vis
sur le support.
Support de montage de la radio
fourni en standard
Si le cliquet vous empêche d’installer
le produit, vous pouvez le plier vers
le bas.
Tableau de bord ou console
Vis à tête bombée ou vis à tête fraisée
Veillez à utiliser les vis fournies avec
ce produit.
• Installez le microphone en respectant
l’orientation et la distance adéquates afin
de faciliter la détection de la voix du
conducteur.
• Éteignez l’appareil en coupant le moteur
(ACC OFF) avant de raccorder le
microphone.
• En fonction du modèle du véhicule, il se
peut que la longueur du câble du
microphone soit trop courte lors de
l’installation du microphone sur le pare-
soleil. Dans ce cas, installez le
microphone sur la colonne de direction.
Installation à l’aide des
trous de vis situés sur
les côtés de l’appareil
Installation du
microphone
