3Fr
Fraais
Lors du remplacement du fusible, utilisez
uniquement un fusible respectant
l’intensité indiquée sur le produit.
Il est impossible d’installer ce produit
dans un véhicule dont l’interrupteur
d’allumage ne dispose pas d’une position
ACC (accessoire).
Pour éviter les courts-circuits, couvrez le
fil de déconnexion de ruban isolant. Il est
particulièrement important d’isoler tous
les fils de haut-parleur non utilisés ; si ces
fils restent dénudés, ils risquent de
provoquer un court-circuit.
Pour raccorder des amplificateurs de
puissance ou d’autres appareils à ce
produit, reportez-vous au manuel de
l’appareil à raccorder.
Le symbole graphique situé sur le
produit représente le courant continu.
Lorsque vous allumez le moteur
(interrupteur d’allumage en position ACC
ON), un signal de commande est transmis
via le fil bleu/blanc. Raccordez ce fil à la
borne de commande à distance d’un
amplificateur de puissance externe, à la
borne de commande du relais de
l’antenne automatique ou à la borne de
commande d’alimentation de
l’amplificateur d’antenne (max. 300 mA
12 V c.c.). Le signal de commande est
transmis via le fil bleu/blanc, même si la
source audio est désactivée.

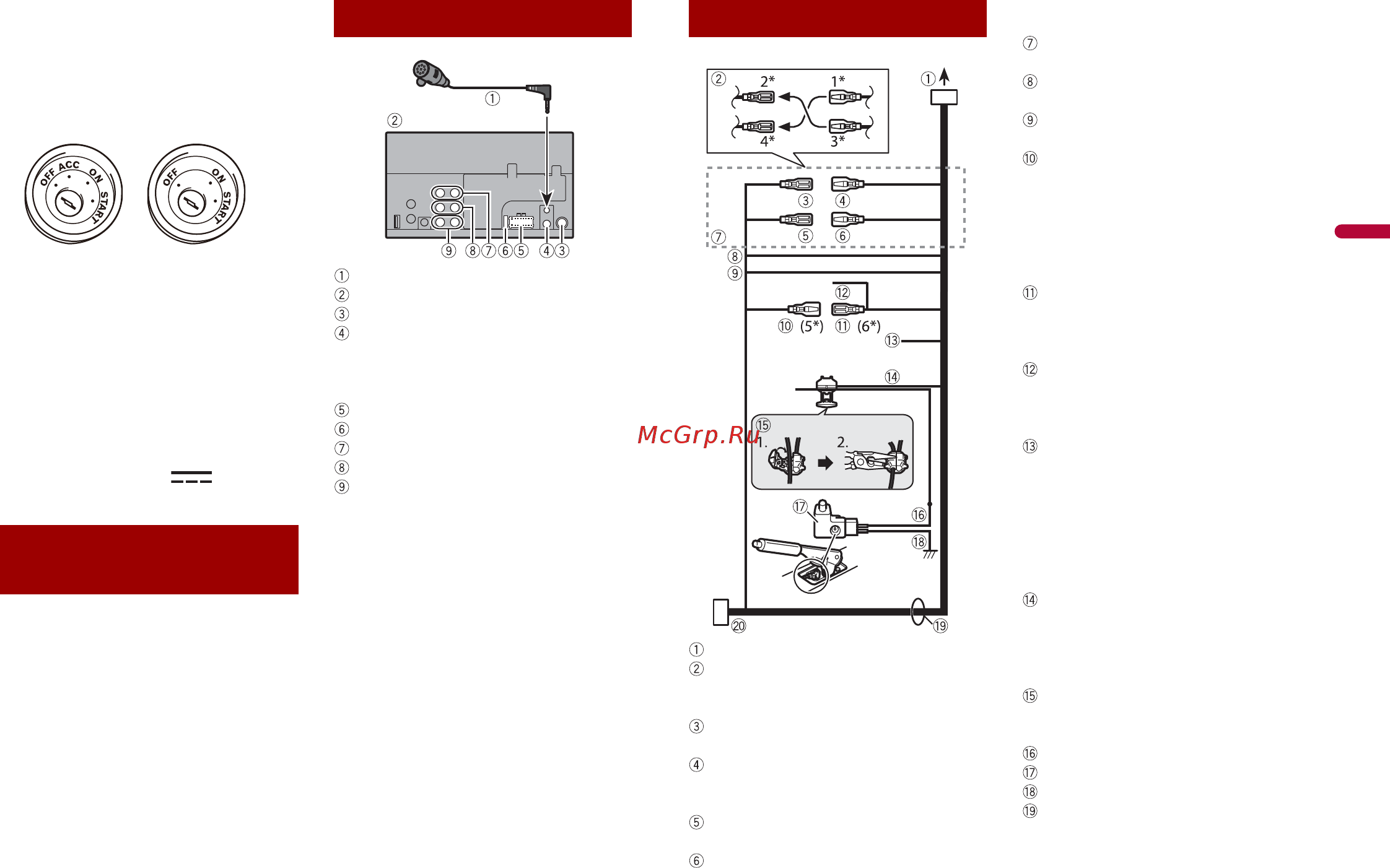

Microphone 3 m (MVH-A200VBT)
Ce produit
Prise d’antenne
Entrée de la télécommande câblée
À raccorder à l’interface de commande
du volant de votre véhicule. Pour en
savoir plus, consultez votre revendeur.
Alimentation
Fusible (10 A)
Sortie avant
Sortie arrière
Sortie du haut-parleur d’extrêmes
graves
Remarque concernant
le fil bleu/blanc
Position ACC
Pas de position ACC
Panneau arrière
À l’alimentation
Selon le type de véhicule, la fonction de
2* et 4* peut différer. Dans ce cas, veillez
à raccorder 1* à 4* et 3* à 2*.
Jaune (2*)
Secours (ou accessoire)
Jaune (1*)
À raccorder à la borne d’alimentation
constante 12 V.
Rouge (4*)
Accessoire (ou secours)
Rouge (3*)
À raccorder à la borne commandée par
l’interrupteur d’allumage (12 V c.c.).
Raccordez les fils de même couleur
ensemble.
Orange/blanc
À la borne de l’interrupteur d’éclairage.
Noir (terre)
À la carrosserie (métal) du véhicule.
Bleu/blanc (5*)
La position des broches du connecteur
ISO peut différer selon le type de
véhicule. Raccordez 5* et 6* lorsque la
broche 5 est un type de commande
d’antenne. Dans un autre type de
véhicule, ne connectez jamais 5* et 6*.
Bleu/blanc (6*)
À raccorder à la borne de commande du
relais d’antenne automatique (max.
300 mA 12 V c.c.).
Bleu/blanc
À raccorder à la borne de commande
système de l’amplificateur de puissance
(max. 300 mA 12 V c.c.).
Violet/blanc
Parmi les deux fils conducteurs
connectés au feu arrière, raccordez celui
dont la tension change lorsque la
marche arrière est enclenchée REVERSE
(R). Cette connexion permet à l’appareil
de détecter si le véhicule avance ou
recule.
Vert clair
Ce fil permet de détecter l’état de
marche/arrêt du frein à main. Ce fil doit
être raccordé au côté de l’alimentation
du contacteur du frein à main.
Méthode de connexion
Raccordez le fil (1), puis fixez fermement
les pinces à becs fins (2).
Côté de l’alimentation
Contacteur du frein à main
Côté de la terre
Fils des haut-parleurs
Blanc : Avant gauche + ou aigus gauche
+
Câble d’alimentation
