Руководство пользователя Страница: 5

Pioneer DEQ-P7000 [5/18] Подключение устройств

• Если это устройство установлено в автомобиле, не оборудованном положением АСС

(дополнительные устройства) на переключателе зажигания, красный провод этого уст-

ройства должен быть подключен к разъему, спаренному с включением/выключением

зажигания. Если это не сделано, аккумулятор автомобиля может разрядиться, если Вы

отлучитесь от автомобиля на несколько часов.

Примечания:

• Это устройство предназначено для работы от автомобильного аккумулятора 12 В с ми-

нусом на массе. Перед установкой устройства в автомобиль, грузовик или автобус, про-

верьте напряжение аккумулятора.

• Во избежание закорачивания электрической системы, перед началом установки отсое-

дините кабель аккумулятора ·.

• Для получения более подробной информации о подключении усилителя мощности и

прочих устройств ознакомьтесь с инструкциями для этих устройств, затем осуществите

подключения должным образом.

• Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки замо-

тайте проводку изоляционной лентой в тех местах, где она соприкасается с металли-

ческими деталями.

• Проведите и закрепите всю проводку таким образом, чтобы она не касалась движущих-

ся деталей, таких, как рычаг переключения передач, ручной тормоз и направляющие

сидений. Не прокладывайте проводку в местах, подверженных воздействию высокой

температуры, например, возле обогревателя. Если изоляция на проводке расправилась

или износилась, существует опасность короткого замыкания на корпус автомобиля.

• Не протягивайте желтый провод через отверстие к двигателю для подключения к акку-

мулятору. Это вызовет повреждение изоляции провода и приведет к очень опасному за-

мыканию.

• Не закорачивайте никакие провода. Если это случится, защитная цепь может не срабо-

тать при необходимости.

• Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля пита-

ния и приложив конец к проводу. Нагрузка провода будет превышена, что приведет к

выделению тепла.

• При замене предохранителя используйте предохранитель такого же типа, что и указан-

ный на отсеке для предохранителя.

• Так как в этом устройстве используется уникальная цепь BPTL, никогда не проводите

проводку громкоговорителей таким образом, чтобы они были непосредственно зазем-

лены, и не объединяйте левый и правый · контакты громкоговорителей.

• Громкоговорители, подключаемые к этому устройству, должны отличаться высокой

мощностью (минимум 50 Вт) и сопротивлением от 4 до 8 Ом. Подключение громкогово-

рителей с выходной мощностью и/или сопротивлением, отличным от указанных, может

привести к возгоранию или повреждению громкоговорителей.

• Когда включен источник сигнала этого устройства, по синему/белому проводу выво-

дится управляющий сигнал. Подключите этот провод к проводу дистанционного уп-

равления внешним усилителем мощности или к разъему управления автономной ан-

тенны (макс. 300 мА 12 В постоянного тока). Если автомобиль оборудован антенной,

установленной на стекле, подключите этот провод к разъему подачи питания на

привод антенны.

• При использовании дополнительного усилителя мощности с этой системой, не подклю-

чайте синий/белый провод к разъему питания усилителя. Также не подключайте синий/

белый провод к разъему питания автономной антенны. Такое подключение может при-

вести к чрезмерному потреблению тока и неправильному функционированию.

• Для избежания короткого замыкания заклейте концы неподключенных проводов изоля-

ционной лентой. В особенности это относится к неиспользуемым контактам громкогово-

рителя. Если эти контакты не будут заизолированы, существует возможность короткого

замыкания.

• Для предотвращения неправильного подключения, входная сторона разъема IP-BUS

окрашена синим, а выходная сторона - черным. Соедините разъемы одного и того

же цвета.

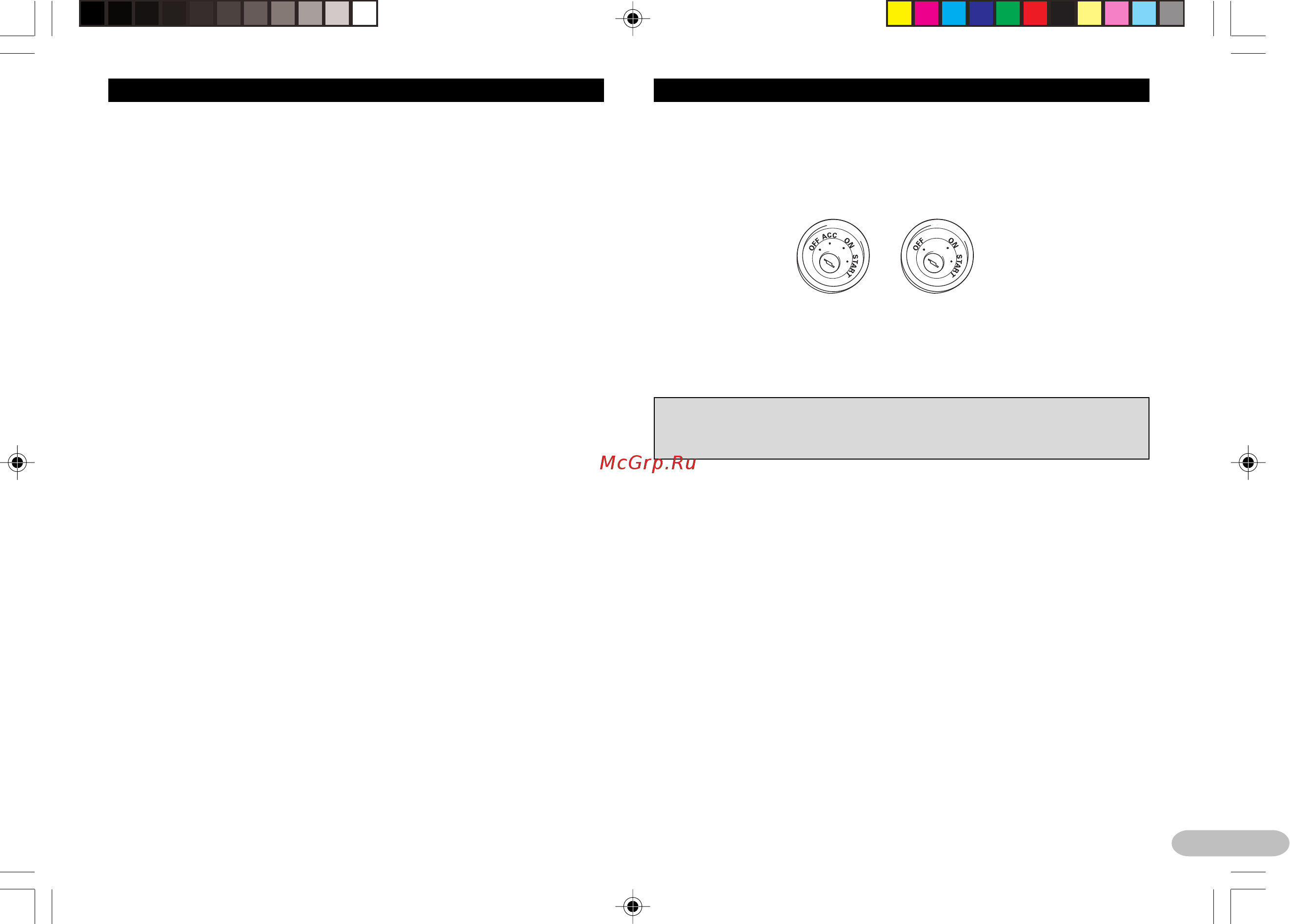

Подключение устройств .

Положение АСС Нет положения АСС

• Черный провод - это заземление. Пожалуйста, заземлите этот провод отдельно от уст-

ройств, работающих на высоком напряжении, например, усилителей мощности.

Если Вы заземлите эти устройства совместно и контакт с землей нарушится, существу-

ет опасность повреждения устройств или возгорания.

• Провода этого устройства могут быть окрашены иначе, чем соответствующие провода

других устройств, даже если они имеют те же функции. При подключении этого устрой-

ства к другому устройству, ознакомьтесь с инструкциями по эксплуатации для обоих ус-

тройств и соедините провода, имеющие одинаковые функции.
