____________________________________________ 25 ______________________________ М О Н ТА Ж К О ТЛ А

5. Требования к дымоходу здания.

5.1. Дымоход здания должен обеспечивать:

- теплозащиту стенок канала дымохода со всех сторон одинаковую;

- теплозащиту стенок канала дымохода по всей высоте;

- длина соединительной тру бы от котла до дымохода,

не более Зм;

- наличие естественной тяги, вне зависимости от

времени года, не менее 0,5 мм. вод. ст. на 1 м

высоты дымохода при температу ре нару жного

воздуха минус 20°С, и не менее 0,3 мм. вод. ст. на

1 м высоты дымохода при температу ре наружного

воздуха плюс 20°С;

достаточное сечение канала дымохода по обеспечению отвода

полного объема продуктов сгорания, при соответствующей тепловой

мощности котла;

- соединения соединительной тру бы с котлом и

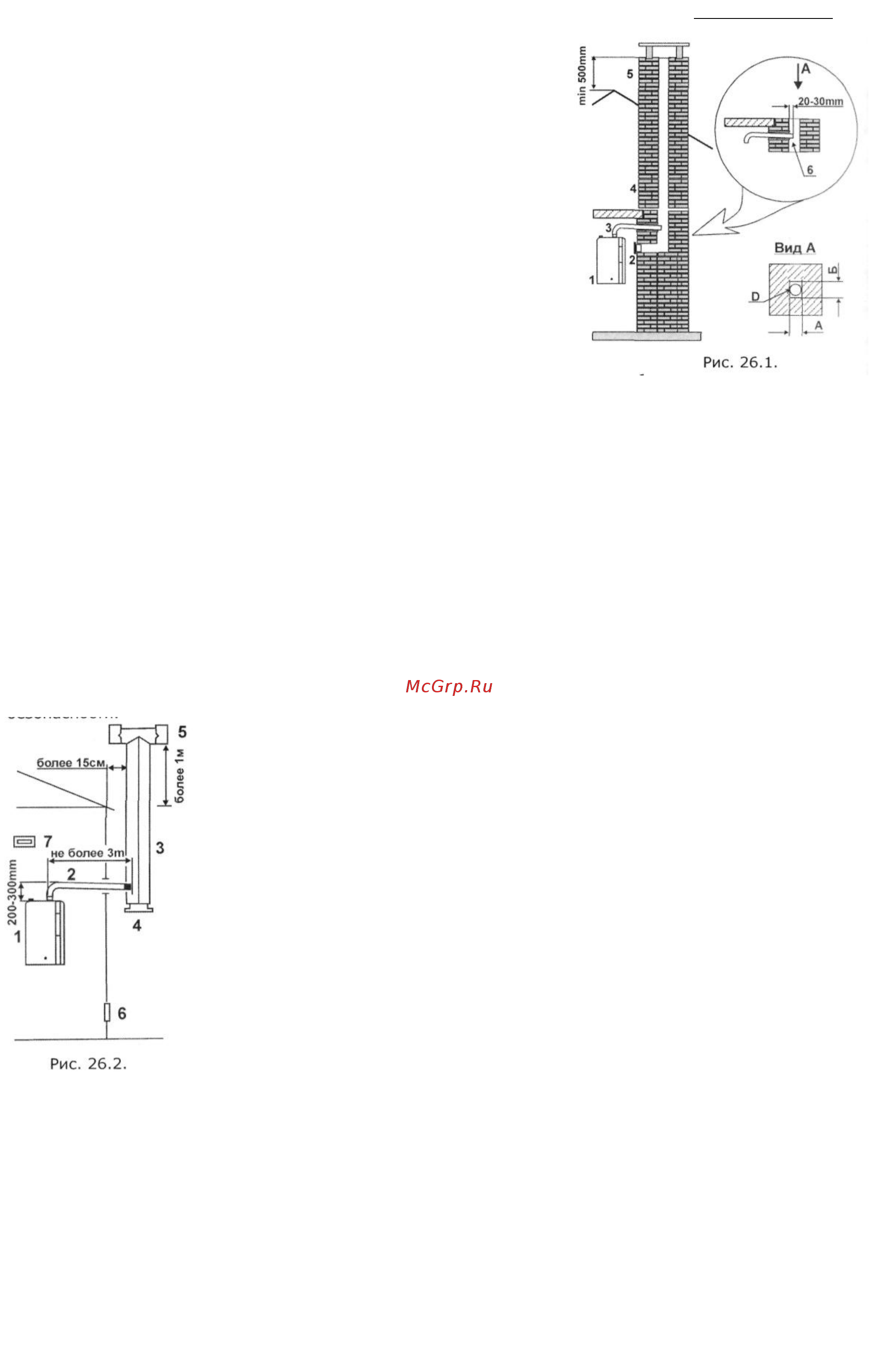

дымоходом съемные, это необходимо для удобства ревизии труб дымохода. 5.2.Констру ктивное

исполнение дымохода здания показано на рис.26.1:

1 - котел настенный;

2- лючок кармана для очистки;

3- соединительная труба с тепловой изоляцией;

4- канал дымохода здания;

5- оголовок канала дымохода;

6- выступ соединительной трубы в канале дымохода. 5.3.

Требования к элементам дымохода здания.

5.3.1. Дымоход должен быть вертикальным без уступов. Стенки дымового канала выполняются из хорошо

обожженного красного кирпича, или керамических и асбестовых труб, а так же в блоках из прочных, плотных и

несгораемых материалов. Рекомендуется применение материалов на базе современных технологий.

5.3.2. На всем протяжении, дымовой канал должен быть герметичным по отношению к жилым и нежилым

помещениям и другим постройкам здания.

5.3.3. Тепловые потери температуры проду ктов сгорания в дымовом канале должны быть в пределах от 5 до 10°С

на 1м высоты. На выходе в атмосферу температу ра продуктов сгорания, не менее 60°С. Минимальная тяга в трубе

дымохода должно поддерживаться, от минус 2 до минус 3 мм.вод.ст.

5.3.4. Конструкция дымохода должна удовлетворять требованиям Правил пожарной безопасности

6. Дымоход приставной. (Рис. 26.2.)

6.1. Дымоход приставной применяется, если отсутствует дымоход здания, или

дымоход здания не отвечает требованиям по обеспечению выхода продуктов сгорания в

полном объеме.

6.2. Приставной дымоход показан на рис. 26.2.:

1 - котел настенный;

2- соединительная труба с тепловой изоляцией;

3 - приставной дымоход с тепловой изоляцией;

4- съемная крышка кармана дымохода;

5- оголовок дымохода;

6- приточная вентиляция;

7- вытяжная вентиляция.

7. Условия монтаж а приставного дымохода.

7.1. Материалами для канала приставного дымохода являются: асбестовая труба,

тру ба из нержавеющей или оцинкованной стали, трубы дымоходные промышленного

изготовления.

7.2. Приставной дымоход от кармана до оголовка покрывается тепловой изоляцией.

7.3.В крышке кармана дымохода необходимо у становить дренажную тру бку для слива воды. Необходимо

периодически проверять рабочее состояние дренажной трубы.

7.4. Остальные требования по обу стройству приставного дымохода, соответствуют

требованиям дымохода здания, изложенные выше, в подразделах 4 и 5 настоящего раздела

"Монтаж дымохода".
