_________________________________________ 26_________________________________ МОН ТА Ж К ОТЛА

ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОРЕГУЛЯТОРА

1 . Назначение комнатного терморегулятора.

1 . 1 . Комнатный терморегулятор осу ществляет диспетчерскую связь с котлом и управляет

работой котла при изменении температуры воздуха в помещении.

На лицевой панели комнатного терморегу лятора имеются основные органы у правления. Описание, назначение и

принцип управления функциональными режимами котла, даны в главе "Управление работой котла".

1 . 2 . Правильный выбор места у становки комнатного терморегулятора определяет

эффективность эксплу атации котла.

2. Выбор помещения для установки комнатного терморегулятора.

2.1. Помещение, где устанавливается комнатный терморегу лятор, выбирается с у четом следу ющих у словий:

а ) доступность для всех членов семьи, кроме детей малого возраста (на предприятии такое

помещение должно контролироваться только ответственными лицами);

б ) температу ра обогреваемого возду ха выбранного помещения должна быть более низкой по

отношению к температу ре возду ха дру гих помещений;

в ) в районе у становки терморегу лятора не должно быть направленного движения воздуха и

отсу тствие постоянных или временных источников тепла.

3. Требования к установке комнатного терморегуля тора.

3 .1. Комнатный терморегу лятор крепится к стене, или другой строительной конструкции, на раме, которая входит в

комплект поставки.

3 .2. Высота у становки терморегулятора от 1,5 до 1,бм относительно у ровня чистого пола.

3 .3. Электропровода, соединяющие комнатный терморегулятор с котлом, нельзя располагать рядом, или

параллельно с электропроводами электропитания 220/380В.

3.4. Не допу скается воздействие на комнатный терморегулятор и его провода генериру ющих электроу становок.

4. Подключение комнатного терморегулятора к блоку управления котла.

4.1. Электропровода, соединяющие котел с комнатным терморегулятором, двужильные, сечением не менее 1мм

общей длиной не более 10м. Рабочее напряжение, поступающее на комнатный терморегулятор, 12В.

4.2. Допу скается увеличение длины проводов до 30м с применением экранированного провода. Экран провода

соединить с массой котла.

4.3. При подключении соединительных проводов к блоку управления, необходимо

соблюдать полярность. Маркировка на проводах, идущих от блока управления:

"плюс" - красный провод; "минус" -

белый провод.

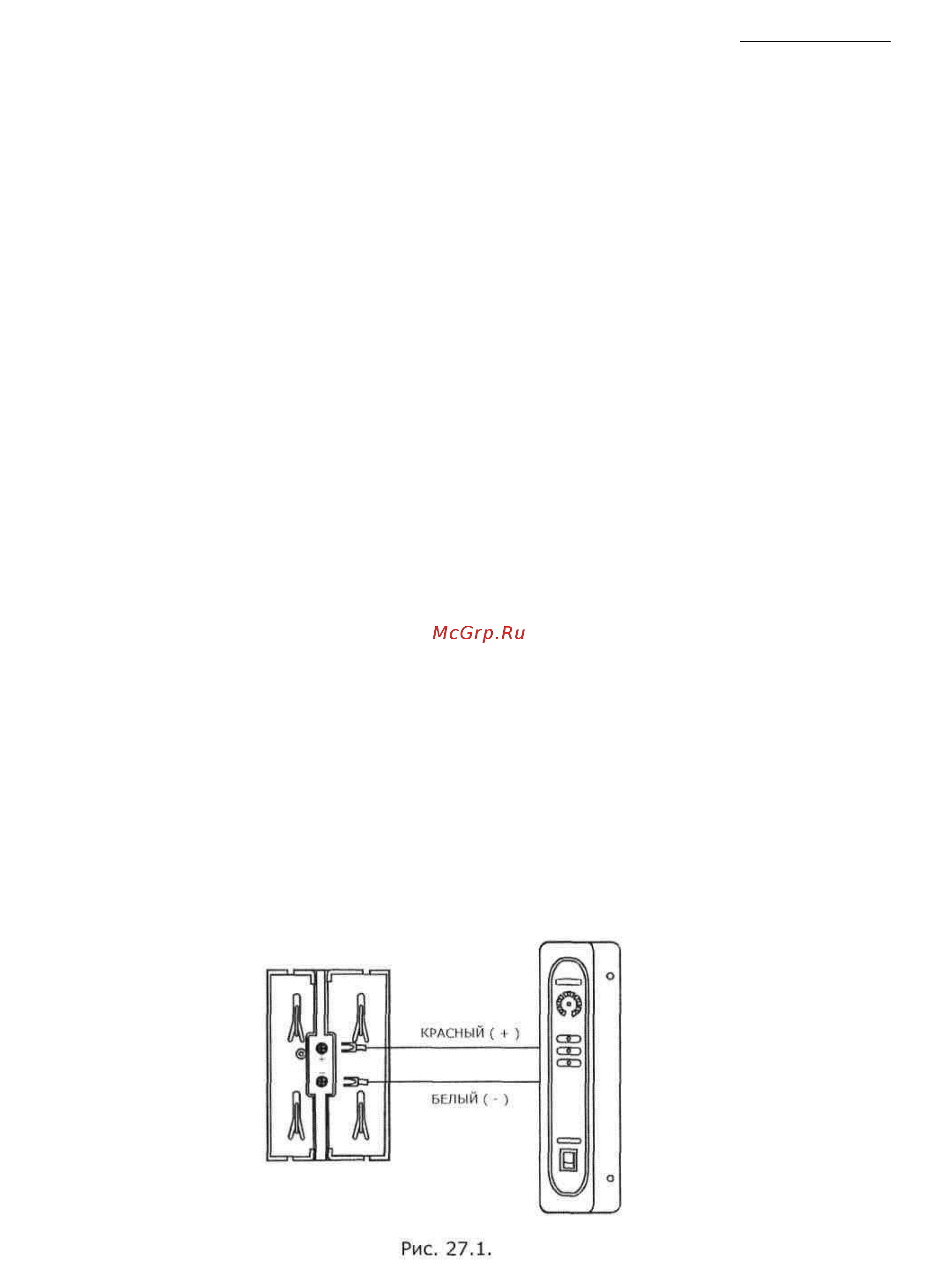

С ХЕМА П ОДК ЛЮ Ч ЕНИ Я К ОМН А ТНО ГО ТЕ РМО РЕГ УЛ Я ТО РА К

БЛОКУ УПРАВЛЕНИЯ.
