______________________________________________ 27 _____________________________ М О Н Т А Ж К О Т Л А

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ

1. Требования к подключению и эксплуатации электрооборудования котла.

1.1. Электротехническая часть проекта по подключению котла к системе отопления

обогреваемого объекта, должна разрабатываться в соответствии с Правилами устройства

электроу становок (ПУЭ), строительными нормами и правилами производства и приемки

работ по электротехническим у стройствам, Инструкцией по проектированию

электроснабжения промышленных предприятий и СНиП П-35-76 "Котельные у становки".

1.2. Эксплу атация электрообору дования котла, осуществляется в соответствии с Правилами

технической эксплу атации электроу становок потребителей (ПТЭ) и Правилами техники

безопасности при эксплу атации электроу становок потребителей (ПТБ).

1.3. Ответственность за состояние и эксплу атацию электрообору дования котла, несет

владелец котла.

2. Подключение котла к электрической сети. (Рис. 28.1.)

2.1. Подключение котла к электрической сети отапливаемого объекта выполняется, как показано на схеме

подключения котла к электросети (см. рис. 28.1. и рис. 29.2.).

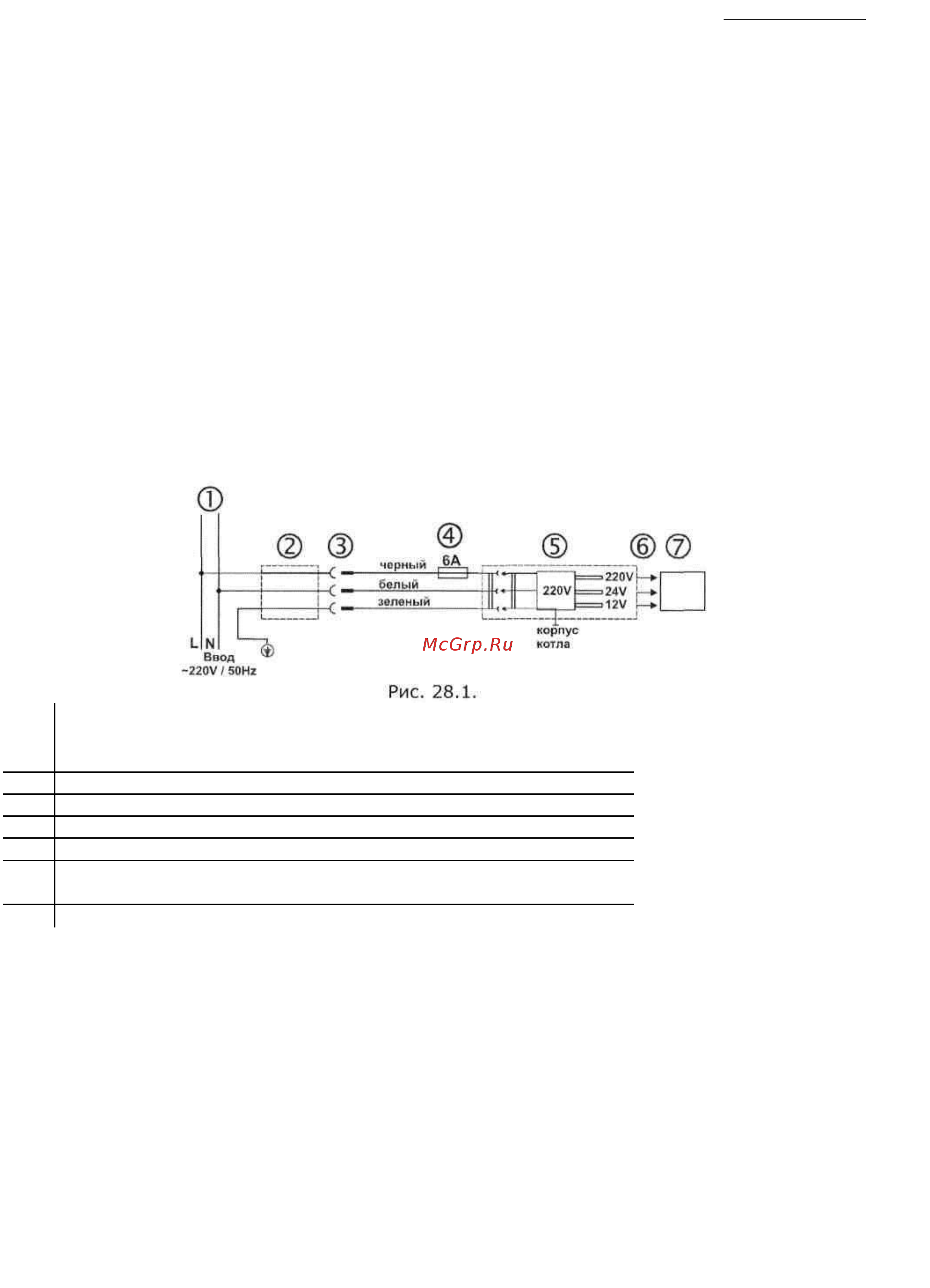

С ХЕМА ПОДКЛЮ ЧЕНИЯ КОТЛА К

Э Л ЕК ТР И ЧЕ С К О Й С Е ТИ

Условные обозначения на схеме:

Распределительный электрический шкаф объекта

стабилизирующее у стройство

электрический соединитель, розеточная и вилочная части

предохранитель (у становлен на силовом трансформаторе)

трансформатор силовой

жгуты проводов, соединяющие силовой трансформатор с

электрической схемой котла

электрическая схема котла

2.2. Электрическое оборудование котла должно питаться от одного источника

электроэнергии и выключаться при помощи одного выключателя. Для этого, на

обогреваемом объекте, электропитание котла (см. рис. 28.1.) выполняется от

распределительного шкафа, и отдельного автоматического выключателя.

2.3. Между электрическим соединителем и силовым трансформатором котла необходимо у становить

стабилизирующее у стройство.

2.4. На электропитающей линии от автоматического выключателя, установленного в распределительном шкафу, и

до котла, не должны находиться лампочки, дру гие электроприборы, включая "свободну ю" розетку , кроме

стабилизирующего у стройства.

3. Требования к электропитанию котла.

3.1. Работоспособность силовых электроприборов котла, обеспечивается при 220В плюс 10% мину с 15 %.

3.2. После прекращения подачи электропитания котел отключается. При возобновлении подачи электропитания

котел включается автоматически в режиме отопления.

Примечание. При возобновлении подачи электропит ания с н апряжением ниже 220В м инус 15 %, з авод- изготовите ль не гарант иру ет стабильное

автоматическое вклю чение котла.
