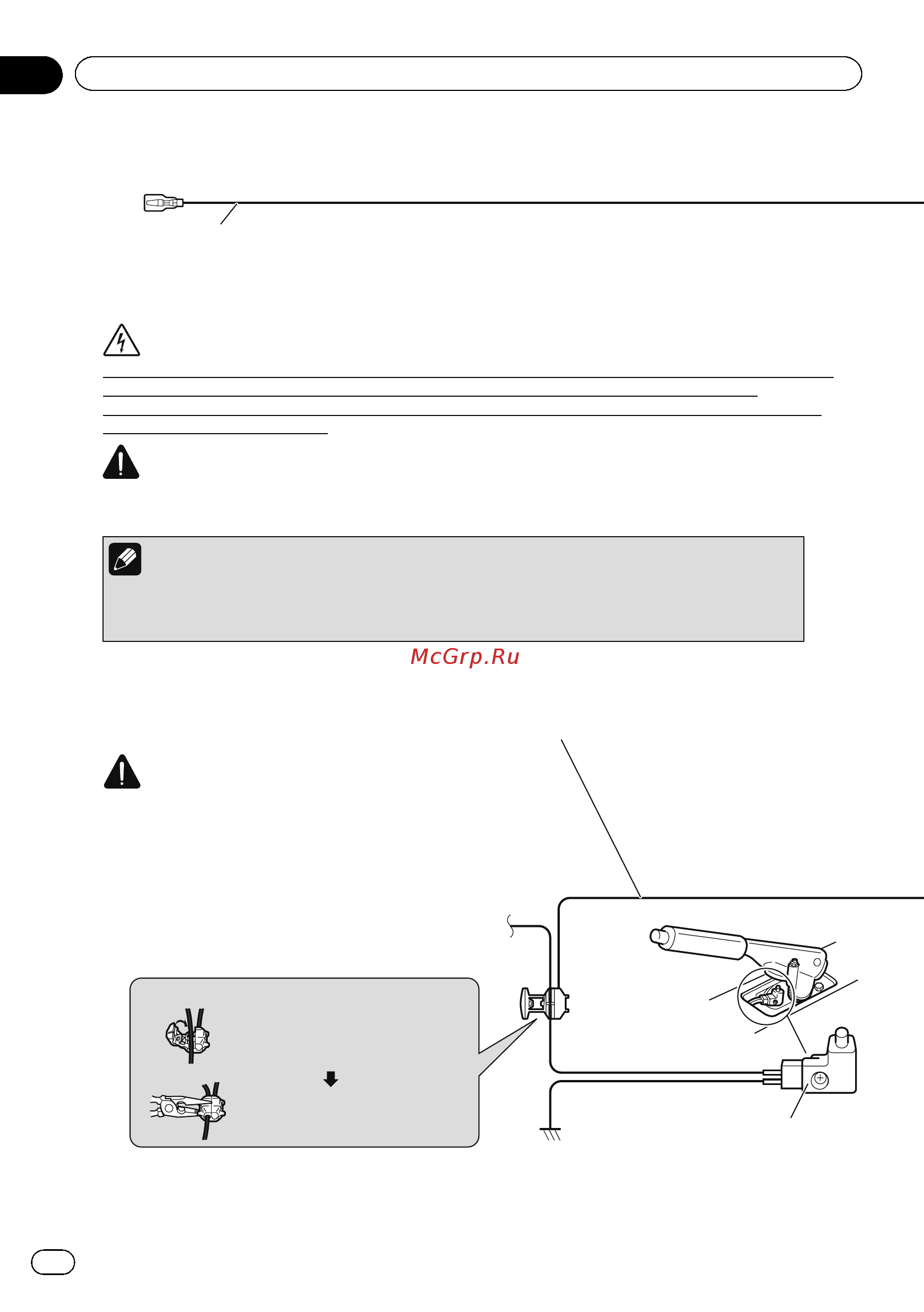

Pioneer AVIC-F980BT [12/36] Подключение
![Pioneer AVIC-F980BT [12/36] Подключение](/views2/1465459/page12/bgc.png)
Black plate (12,1)
Подключение силового шнура (2)
Розовый (CAR SPEED SIGNAL INPUT)
Данное изделие подсоединяется здесь для определения расстояния, которое проехал
автомобиль. Всегда подсоединяйте контур определения скорости автомобиля. Отсутствие
этого соединения приводит к увеличению количества ошибок при определении
местоположения автомобиля.
СВЕТЛО-ЗЕЛЕНЫЙ ПРОВОД НА РАЗЪЕМЕ
ПИТАНИЯ ПРЕДНАЗНАЧЕН ДЛЯ ОПРЕДЕЛЕНИЯ
ПАРКОВОЧНОГО СТАТУСА И ПОДКЛЮЧАЕТСЯ К
РАЗЪЕМУ СО СТОРОНЫ ПОДАЧИ ПИТАНИЯ К
ПЕРЕКЛЮЧАТЕЛЮ РУЧНОГО ТОРМОЗА.
НЕНАДЛЕЖАЩЕЕ ПОДКЛЮЧЕНИЕ ИЛИ
ИСПОЛЬЗОВАНИЕ ДАННОГО ПРОВОДА МОЖЕТ
НАРУШИТЬ ДЕЙСТВУЮЩИЕ ЗАКОНЫ И ПРИВЕСТИ
К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЯМ.
Светло-зеленый (PARKING BRAKE)
Используется для определения состояния ВКЛ/ВЫКЛ ручного тормоза. Этот провод необходимо
подсоединить к стороне подачи энергии выключателя ручного тормоза.
При неправильном соединении или его отсутствии некоторые функции данного изделия будут
недоступны.
Сторона подачи энергии
Сторона земли
Выключатель ручного тормоза
Способ подсоединения
Обожмите провод со стороны
подачи питания выключателя
ручного тормоза.
Крепко зажмите остроносыми
плоскогубцами.
Положение схемы определения скорости и выключателя ручного тормоза варьируется в
зависимости от модели автомобиля. Подробную информацию можно узнать у авторизованного
дилера компании Pioneer или специалистов по установке.
Примечание
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ
Настоятельно рекомендуется подсоединить провод датчика скорости для более
точных показаний навигационной системы и улучшения эксплуатационных характеристик.
НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ МОЖЕТ СТАТЬ ПРИЧИНОЙ ТЯЖЕЛОЙ ТРАВМЫ ИЛИ УЩЕРБА,
В Т.Ч. ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, А ТАКЖЕ ВЫЗВАТЬ ПОМЕХИ В РАБОТЕ
АНТИБЛОКИРОВОЧНОЙ СИСТЕМЫ АВТОМОБИЛЯ, АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ И
ПОКАЗАНИЯХ СПИДОМЕТРА.
ПРЕДУПРЕЖДЕНИЕ
<CRB4848-A>12
Ru
12
Раздел
02
Подключение
