Black plate (21,1)

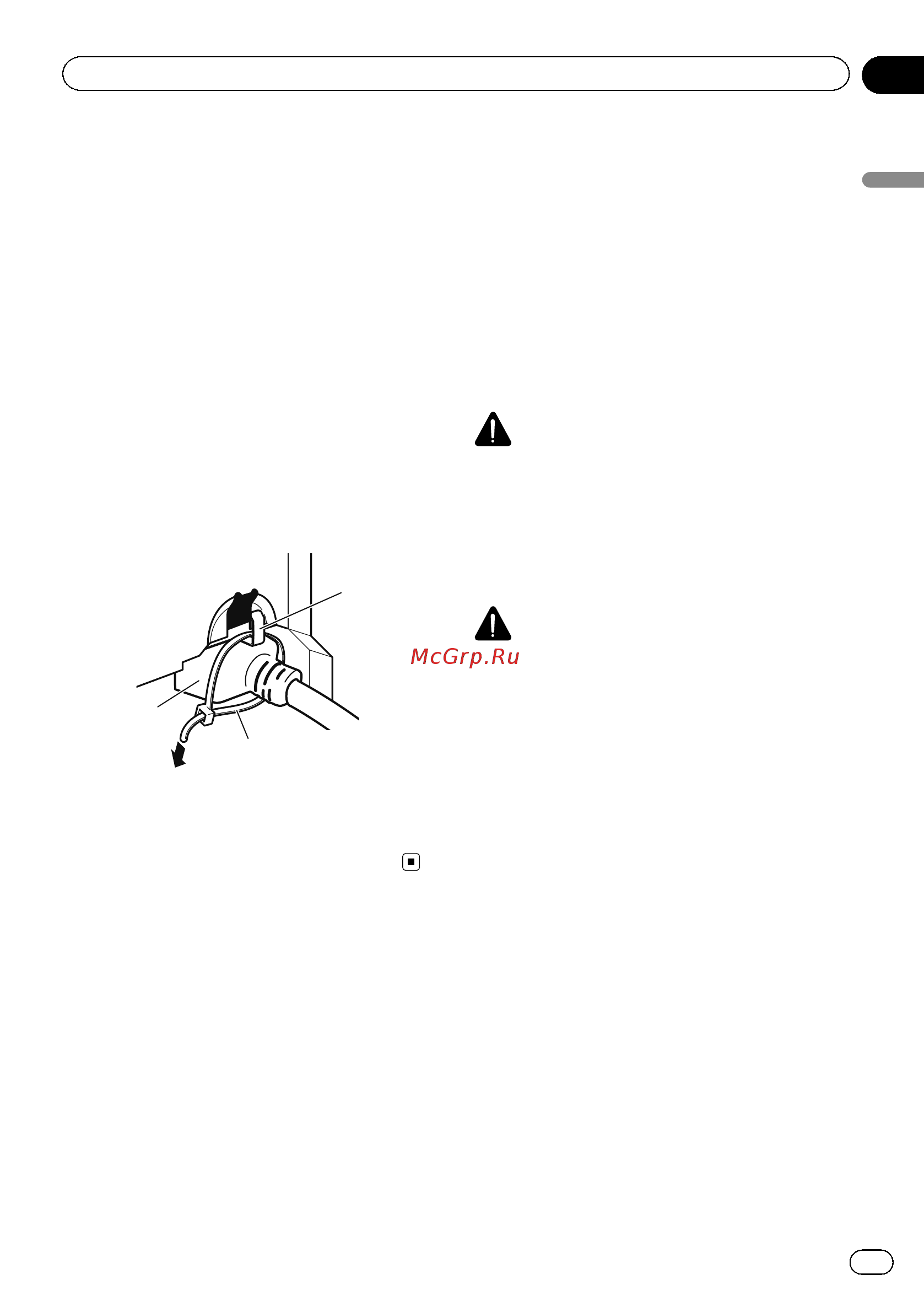

Фиксация высокоскоростного
кабеля HDMI
®
При подключении внешнего устройства с
помощью высокоскоростного кабеля
HDMI
®
обязательно зафиксируйте высоко-
скоростной кабель HDMI
®
с помощью хому-
та для кабеля.
1 Подсоедините высокоскоростной ка-
бель HDMI
®
к HDMI-порту.
2 Обмотайте хомут для кабеля вокруг
крючка, расположенного над HDMI-порт-
ом, и вокруг высокоскоростного кабеля
HDMI
®
, а затем затяните, чтобы зафикси-
ровать высокоскоростной кабель
HDMI
®
.
1
2
3
1 Крючок
2 хомут для кабеля
3 Высокоскоростной кабель HDMI
®
p Не перетягивайте хомут для кабеля.
Подключение камеры
заднего вида
Если устройство дополняется камерой за-
днего вида, можно автоматически пере-
ключаться с режима видео на
изображение камеры заднего вида, когда
рычаг переключения передач переводится
в положение REVERSE (R). Режим Поле
зрения камеры позволяет контролировать
то, что происходит позади автомобиля.
ПРЕДУПРЕЖДЕНИЕ
ИСПОЛЬЗУЙТЕ ВХОДНОЙ РАЗЪЕМ ТОЛЬКО
ДЛЯ ПОДКЛЮЧЕНИЯ КАМЕР ЗАДНЕГО
ВИДА С ПЕРЕВЕРНУТЫМ ИЛИ ЗЕРКАЛЬ-
НЫМ ИЗОБРАЖЕНИЕМ. ИСПОЛЬЗОВАНИЕ
ДРУГИХ КАМЕР МОЖЕТ ПРИВЕСТИ К ТРАВ-
МАМ ИЛИ ПОВРЕЖДЕНИЯМ.
ВНИМАНИЕ
! На экране может появиться перевернутое
изображение.
! Камера заднего вида предназначена для
наблюдения за трейлерами, а также при
парковке задним ходом в ограниченном
пространстве. Не используйте данную
функцию для развлечения.
! Объекты в камере заднего вида могут ка-
заться расположенными ближе или даль-
ше, чем в действительности.
! Имейте в виду, что область изображения,
показываемого камерой заднего вида,
может незначительно отличаться при отоб-
ражении полноэкранных изображений во
время движения задним ходом и во время
проверки пространства позади автомобиля
при движении вперед.
<CRB4848-A>21
Ru
21
Раздел
02
Подключение
Подключение
