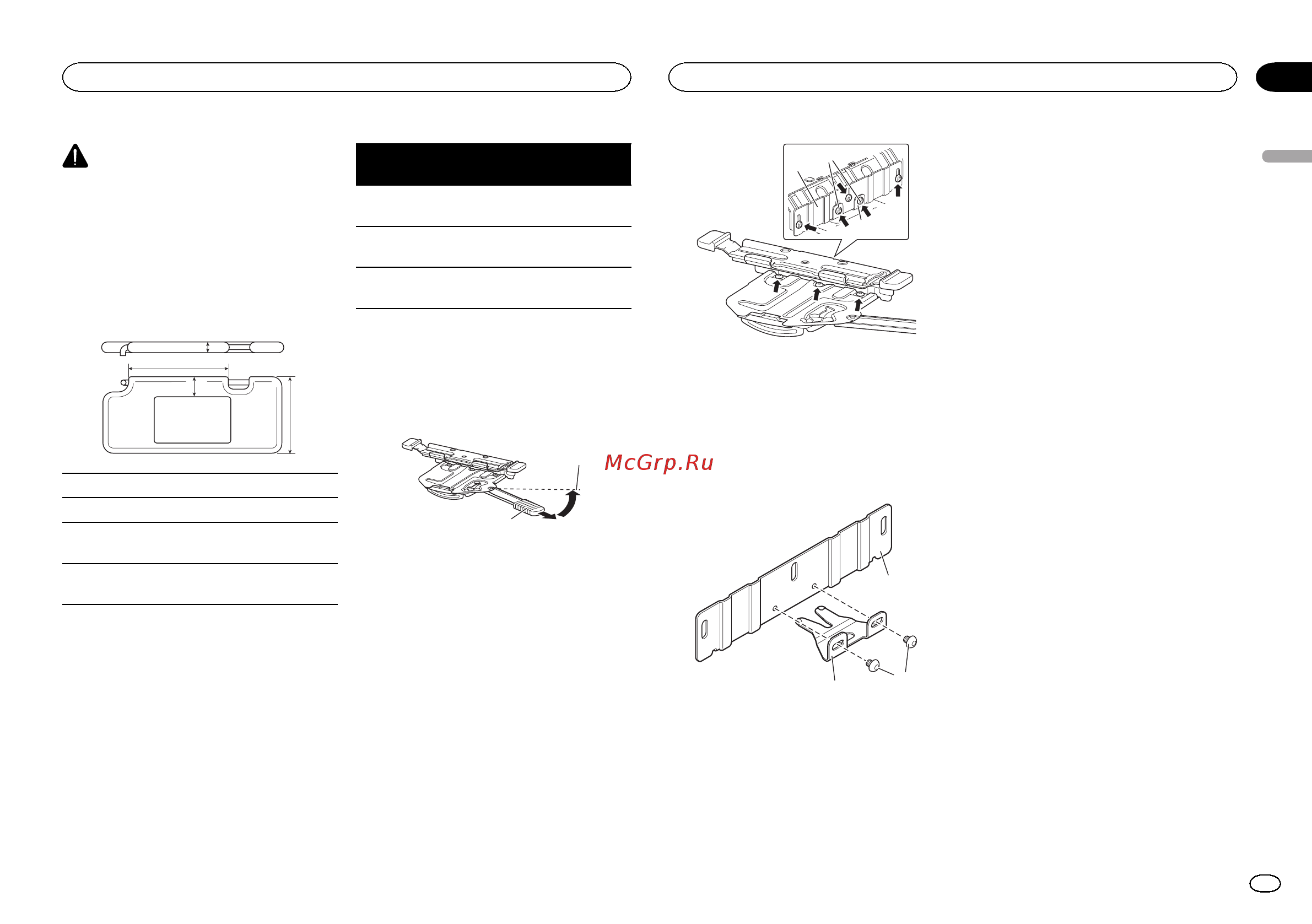

Pioneer SPX-HUD01 [11/148] Preparation for installing the unit
![Pioneer SPX-HUD01 [11/148] Preparation for installing the unit](/views2/1465480/page11/bgb.png)
Black plate (11,1)
CAUTION
Do not install the unit to an unstable or defective
sun visor. Doing so may cause the unit to fall, re-
sulting in an accident or malfunction.
1 Check the sun visor.
Check the thickness of the sun visor to install
the unit to.
The unit can be installed to sun visors that meet
the following specifications.
T
A
Y
H
T: Thickness 15 mm to 33mm
H: Height 140 mm to 240mm
A: Distance between
support points
185 mm or more
Y: Distance to the
mirror, etc.
45 mm or more (recom-
mended)
2 Check the sun visor thickness adjustment
plate to be used.
The size of the sun visor thickness adjustment
plate to be mounted to the mounting bracket dif-
fers depending on the sun visor thickness.
This unit comes with the sun visor thickness ad-
justment plate (medium) premounted.
Use the sun visor thickness adjustment plate of
the size matching the sun visor thickness.
Sun Visor Thick-
ness
Sun visor thickness ad-
justment plate
15 mm to 20mm
Sun visor thickness adjust-
ment plate (small)
20 mm to 26.5mm
Sun visor thickness adjust-
ment plate (medium)
26.5 mm to 33mm
Sun visor thickness adjust-
ment plate (large)
When replacing the sun visor
thickness adjustment plate
1 Pull the HUD lock lever, and slide it to the
lock-release position.
1
2
1 Lock-release position
2 HUD lock lever
2 Remove the eight screws including longi-
tudinal direction adjustment screws (shown
in the illustration) on the mounting bracket,
and then remove the sun visor thickness ad-
justment plate (medium).
If the longitudinal direction adjustment screws
are removed, the longitudinal direction adjust-
ment plate is removed from the sun visor thick-
ness adjustment plate.
1
2
3
1 Sun visor thickness adjustment plate
2 Longitudinal direction adjustment
screws
3 Longitudinal direction adjustment plate
3 Attach the longitudinal direction adjust-
ment plate to the sun visor thickness adjust-
ment plate to be used.
1
2
3
1 Sun visor thickness adjustment plate
2 Longitudinal direction adjustment
screws
3 Longitudinal direction adjustment plate
4 Align the screw holes on the sun visor
thickness adjustment plate with those on
the mounting bracket, and tighten the re-
maining screws that were removed at the
original positions.
English
Preparation for installing the unit
11
Section
Preparation for installing the unit
Engb
08
<CRD4765-A>11
