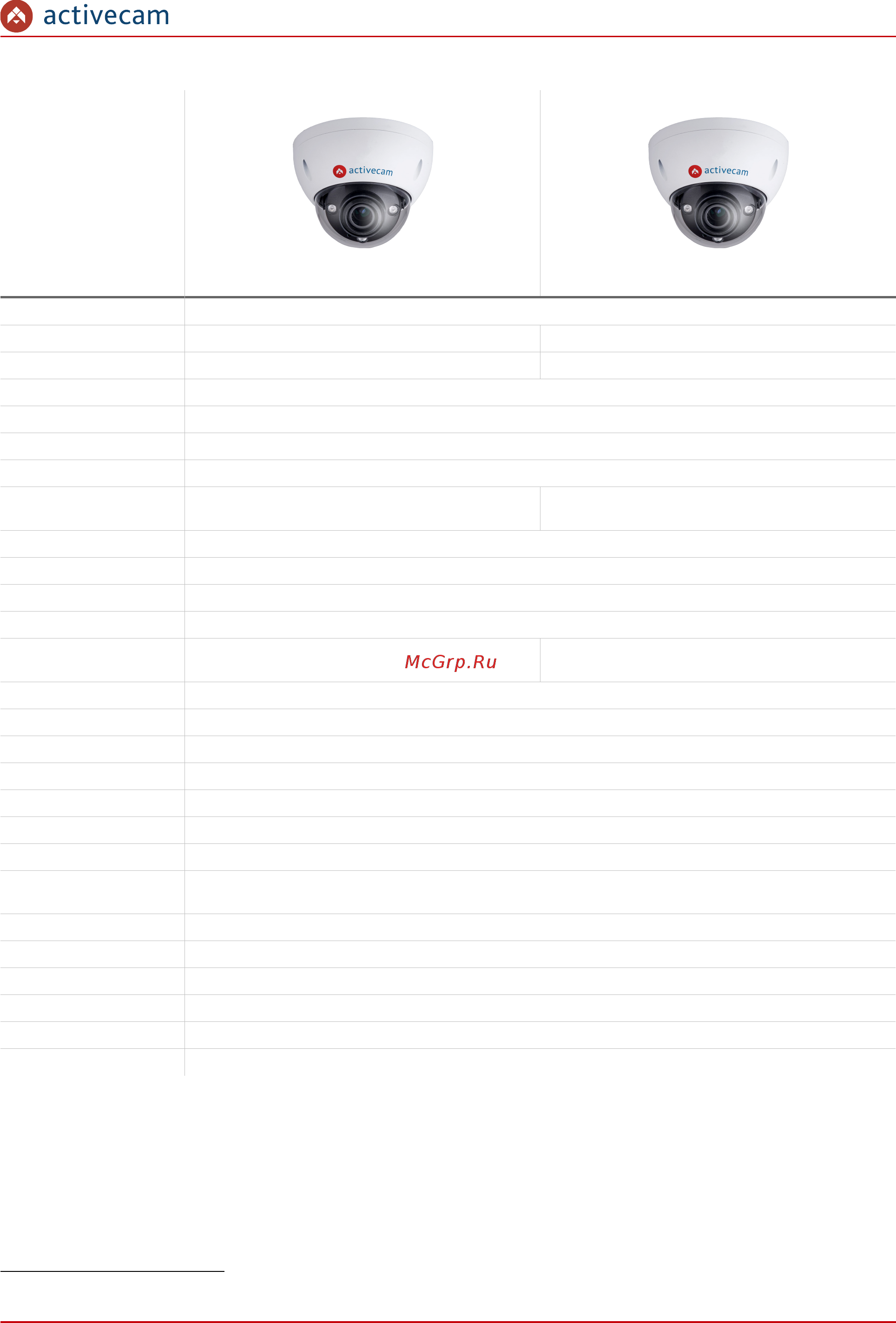

Глава 1. Введение
Характеристика AC-D3163WDZIR5 AC-D3183WDZIR5
Корпус Купольная камера c моторизированным объективом и обогревателем
Матрица 1/2.9'' 6Мп CMOS STARVIS 1/2.5'' CMOS 8Мп
Разрешение
6M (3072x2048)
8M (3072x2048)
Чувствительность 0.002Лк(F1.4) / 0Лк(ИК вкл.)
Режим «День/Ночь» Механический ИК-фильтр
Электронный затвор 1/3 ~ 1/100 000 с
ИК-подсветка До 50 метров
Объектив Вариофокальный 2.7 - 13.5мм
(4x моторзум)
Вариофокальный 2.7 - 12мм
(4x моторзум)
WDR Да (Real WDR)
DNR 3D-DNR
Стандарты сжатия Н.264 / Н.265
Поддержка двух потоков Да
Скорость трансляции 6M@20fps
4M@25fps
8M@15fps
3M@25fps
Максимальный битрейт 10Mbps
Встроенный видеоархив
Локальная запись на карту MicroSD до 128Гб
Аудио
Двусторонний аудиоканал
Тревожные входы/выходы
1 / 1
Поддержка RTSP Да
Поддержка ONVIF Да
Питание PoE (802.3af) / 12V DC / 24V AC
Максимальное
потребление
15 Вт
Внутренние разъемы
слот MicroSD
*
Внешние разъемы
RJ-45, питание DC12В, аудио вх/вых, тревожные вх/вых
Габаритные размеры, мм Ø159.1 x 117.9
Вес, г 950
Степень защиты IP67, IK10
Рабочие температуры -45°C … +60°C
* Рекомендуется карта памяти SanDisc
