Глава 1. Введение

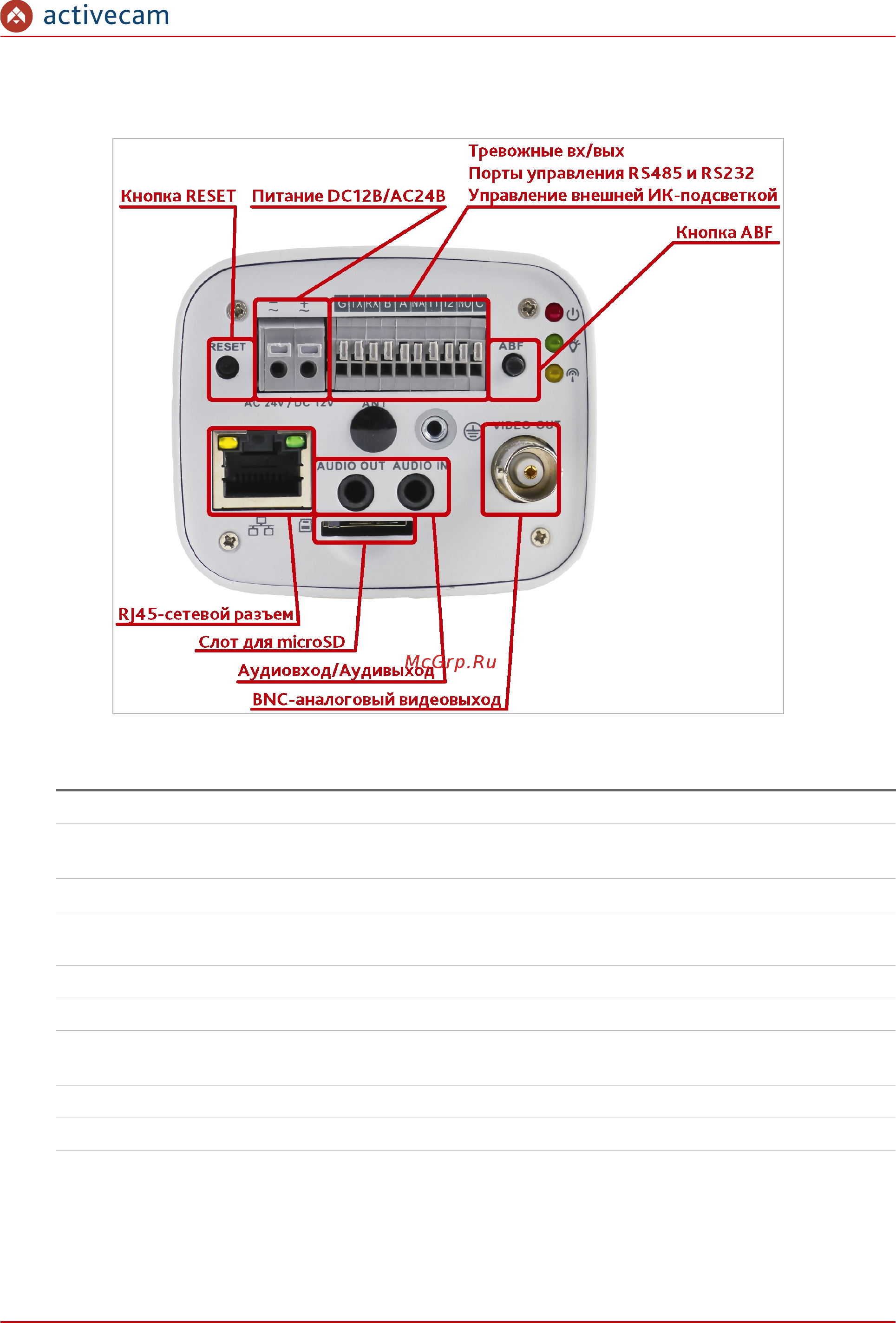

Внешние разъемы IP-камер AC-D1120SWD / AC-D1120SWDv2 / AC-D1140S / AC-
D1140Sv2
Разъем Описание
Кнопка RESET Кнопка сброса настроек камеры на заводские.
Питание DC12В/AC24В Разъем для подключения блока питания 12В (постоянного тока) или 24B
(переменного тока).
Тревожные вх/вых Контакты тревожных входа и выхода.
Порт управления
RS485
Контакты порта RS-485.
Порт RS232 Контакты последовательного порта.
Кнопка ABF Кнопка автоматической настройки фокуса.
RJ-45 Разъем для подключения IP-камеры к локальной сети, поддерживающий
технологию PoE.
Слот для MicroSD Разъем для установки карты памяти формата MicroSD.
Аудиовх. / Аудиовых. Разъемы для подключения активного микрофона и колонок.
BNC Аналоговый выход камеры.
Руководство по эксплуатации IP-камер ActiveCam 14
