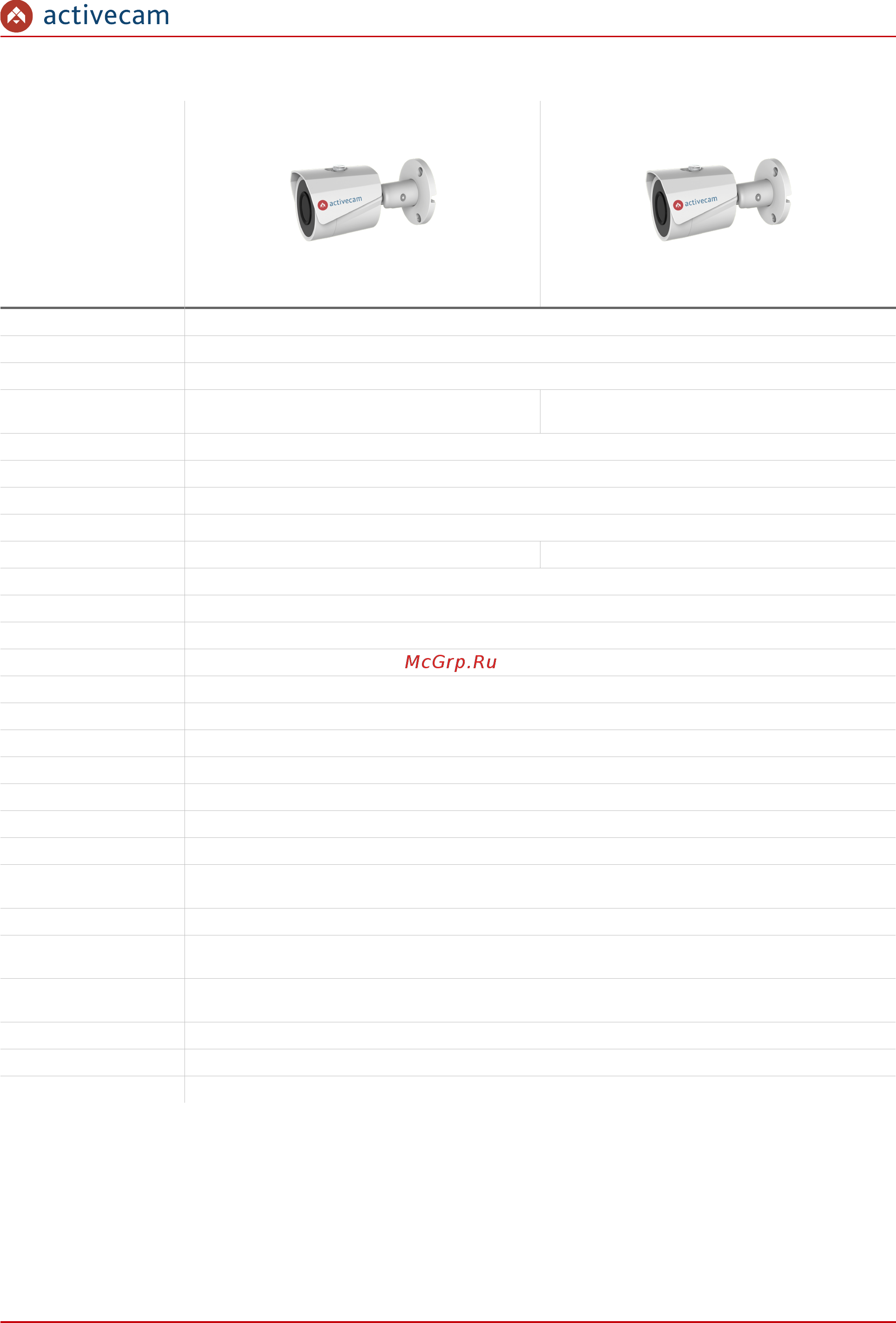

Глава 1. Введение
Характеристика AC-D2121IR3 AC-D2121WDIR3
Корпус Уличная миниатюрная камера
Матрица 1/2.7'' CMOS 2Мп
Разрешение FullHD(1920×1080)
Чувствительность Цвет: 0.05ЛК (F2.0)
ЧБ: 0Лк (F2.0, ИК вкл.)
0.005 Лк (F 1.8)
0 Лк (F1.8, ИК вкл)
Режим «День/Ночь» Механический ИК-фильтр
Электронный затвор 1/3 ~ 1/100 000 с
ИК-подсветка До 30 метров
Объектив Фиксированный 3.6мм
WDR Да (D-WDR) Да (Real WDR)
DNR 3D-DNR
Стандарты сжатия Н.264 / M-JPEG
Поддержка двух потоков Да
Скорость трансляции FullHD@25fps
Максимальный битрейт 8Mbps
Встроенный видеоархив Нет
Аудио Нет
Нет
Поддержка RTSP Да
Поддержка ONVIF Да
Питание PoE (802.3af) / 12V DC (1A)
Максимальное
потребление
4.2 Вт
Внутренние разъемы Нет
Внешние разъемы RJ-45
Питание 12В
Габаритные размеры, мм Ø70 x 161
(с кронштейном)
Вес, г 460
Степень защиты IP67
Рабочие температуры -40°C … +60°C
Руководство по эксплуатации IP-камер ActiveCam 6
