Pioneer DEH-1530R [4/17] Подключение устройств

Подключение устройств

Примечания:

N Это устройство предназначено для работы от автомобильного аккумулятора 12 В с

минусом на массе. Перед установкой устройства в автомобиль, грузовик или авто-

бус, проверьте напряжение аккумулятора.

N Во избежание закорачивания электрической системы, перед началом установки от-

соедините кабель аккумулятора ·.

N Для получения более подробной информации о подключении усилителя мощности и

прочих устройств ознакомьтесь с инструкциями для этих устройств, затем осуще-

ствите подключения должным образом.

N Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки за-

мотайте проводку изоляционной лентой в тех местах, где она соприкасается с ме-

таллическими деталями.

N Проведите и закрепите всю проводку таким образом, чтобы она не касалась движу-

щихся деталей, таких, как рычаг переключения передач, ручной тормоз и направля-

ющие сидений. Не прокладывайте проводку в местах, подверженных воздействию

высокой температуры, например, возле обогревателя. Если изоляция на проводке

расправилась или износилась, существует опасность короткого замыкания на корпус

автомобиля.

N Не протягивайте желтый провод через отверстие к двигателю для подключения к

аккумулятору. Это вызовет повреждение изоляции провода и приведет к очень

опасному замыканию.

N Не закорачивайте никакие провода. Если это случится, защитная цепь может не

сработать при необходимости.

N Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля

питания и приложив конец к проводу. Нагрузка провода будет превышена, что при-

ведет к выделению тепла.

N При замене предохранителя используйте предохранитель такого же типа, что и ука-

занный на отсеке для предохранителя.

N Так как в этом устройстве используется уникальная цепь BPTL, никогда не проводи-

те проводку громкоговорителей таким образом, чтобы они были непосредственно

заземлены, и не объединяйте левый и правый · контакты громкоговорителей.

N Громкоговорители, подключаемые к этому устройству, должны отличаться высокой

мощностью (минимум 45 Вт) и сопротивлением от 4 до 8 Ом. Подключение громкого-

ворителей с выходной мощностью и/или сопротивлением, отличным от указанных,

может привести к возгоранию или повреждению громкоговорителей.

N Когда включен источник сигнала этого устройства, по синему/белому проводу выво-

дится управляющий сигнал. Подключите этот провод к проводу дистанционного уп-

равления внешним усилителем мощности или к разъему управления автономной ан-

тенны (макс. 300 мА 12 В постоянного тока). Если автомобиль оборудован антенной,

установленной на стекле, подключите этот провод к разъему подачи питания на

привод антенны.

N При использовании дополнительного усилителя мощности с этой системой, не под-

ключайте синий/белый провод к разъему питания усилителя. Также не подключайте

синий/белый провод к разъему питания автономной антенны. Такое подключение мо-

жет привести к чрезмерному потреблению тока и неправильному функционированию.

N Для предотвращения короткого замыкания заклейте концы неподключенных прово-

дов изоляционной лентой. В особенности это относится к неиспользуемым контак-

там громкоговорителя. Если эти контакты не будут заизолированы, существует воз-

можность короткого замыкания.

N Если это устройство установлено в автомобиле, не оборудованном положением АСС

(дополнительные устройства) на переключателе зажигания, красный провод этого

устройства должен быть подключен к разъему, спаренному с включением/выключе-

нием зажигания. Если это не сделано, аккумулятор автомобиля может разрядиться,

если Вы отлучитесь от автомобиля на несколько часов.

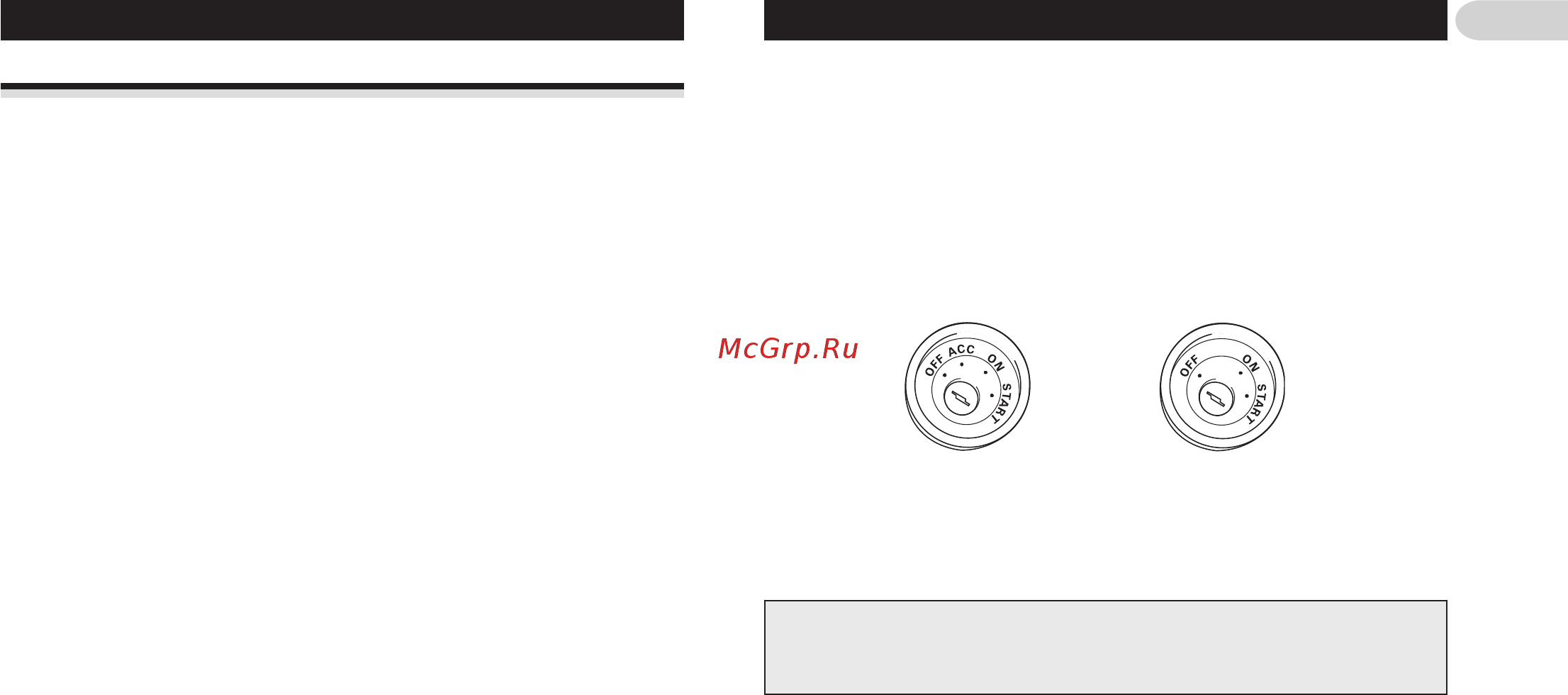

Положение АСС Нет положения АСС

N Черный провод - это заземление. Пожалуйста, заземлите этот провод отдельно от

устройств, работающих на высоком напряжении, например, усилителей мощности.

Если Вы заземлите эти устройства совместно, и контакт с землей нарушится, суще-

ствует опасность повреждения устройств или возгорания.

N Провода этого устройства могут быть окрашены иначе, чем соответствующие про-

вода других устройств, даже если они имеют те же функции. При подключении

этого устройства к другому устройству, ознакомьтесь с инструкциями по эксплуа-

тации для обоих устройств и соедините провода, имеющие одинаковые функции.
