Importante

! Quando si installa questa unità in un veicolo

che non dispone della posizione ACC (acces-

soria) per l’interruttore della chiave di avvia-

mento, se non si collega il cavo rosso a un

terminale accoppiato al funzionamento del-

l’interruttore della chiave di avviamento, la

batteria potrebbe scaricarsi.

Con posizione ACC Senza posizione ACC

! Se questa unità viene utilizzata in condizioni

diverse dalle seguenti, potrebbero verificarsi

incendi o malfunzionamenti.

— Veicoli dotati di batteria da 12 volt e messa a

terra negativa.

— Altoparlanti con uscita nominale da 50 W e

impedenza nominale compresa tra 4 ohm e

8 ohm.

! Per evitare rischi di cortocircuito, surriscalda-

mento o malfunzionamento, accertarsi di se-

guire le indicazioni riportate di seguito.

— Prima dell’installazione, scollegare il morset-

to negativo della batteria.

— Assicurare i cavi con morsetti per cavi o na-

stro adesivo. Per proteggere i cavi, avvolgere

nastro adesivo attorno agli stessi nei punti in

cui entrano in contatto con parti metalliche.

— Posizionare tutti i cavi in modo che non pos-

sano entrare in contatto con componenti mo-

bili, come la leva del cambio e i binari dei

sedili.

— Non posizionare i cavi in luoghi soggetti a

surriscaldamento, come le bocchette dell’im-

pianto di riscaldamento.

— Non collegare il cavo giallo alla batteria fa-

cendolo passare attraverso fori nel vano mo-

tore.

— Rivestire tutti i connettori scollegati con na-

stro isolante.

— Non accorciare i cavi.

— Non condividere mai l’alimentazione con altri

dispositivi tagliando l’isolante del cavo di ali-

mentazione dell’unità. La capacità di carico

di corrente del cavo è limitata.

— Utilizzare esclusivamente un fusibile con la

portata prescritta.

— Non collegare mai direttamente a terra il

cavo negativo dell’altoparlante.

— Non legare mai assieme cavi negativi di più

altoparlanti.

! Quando questa unità è accesa, i segnali di

controllo vengono trasmessi dal cavo blu/

bianco. Collegarlo al telecomando del siste-

ma di amplificazione di potenza o al termina-

le di controllo del relè dell’antenna

automatica del veicolo (max. 300 mA

12 V CC). Se il veicolo è dotato di un’antenna

a vetro, collegarla al terminale di alimentazio-

ne di potenza dell’antenna.

! Non collegare mai il cavo blu/bianco al ter-

minale di alimentazione dell’amplificatore di

potenza esterno. Inoltre, non collegarlo mai

al terminale di alimentazione dell’antenna

automatica. In caso contrario, la batteria po-

trebbe scaricarsi o potrebbero verificarsi mal-

funzionamenti.

! Il cavo nero è la messa a terra. I cavi di

messa a terra di questa unità e di altre appa-

recchiature (soprattutto per i prodotti ad alta

tensione, quali amplificatori di potenza) de-

vono essere collegati separatamente. In caso

contrario, se scollegati accidentalmente, po-

trebbero provocare incendi o malfunziona-

menti.

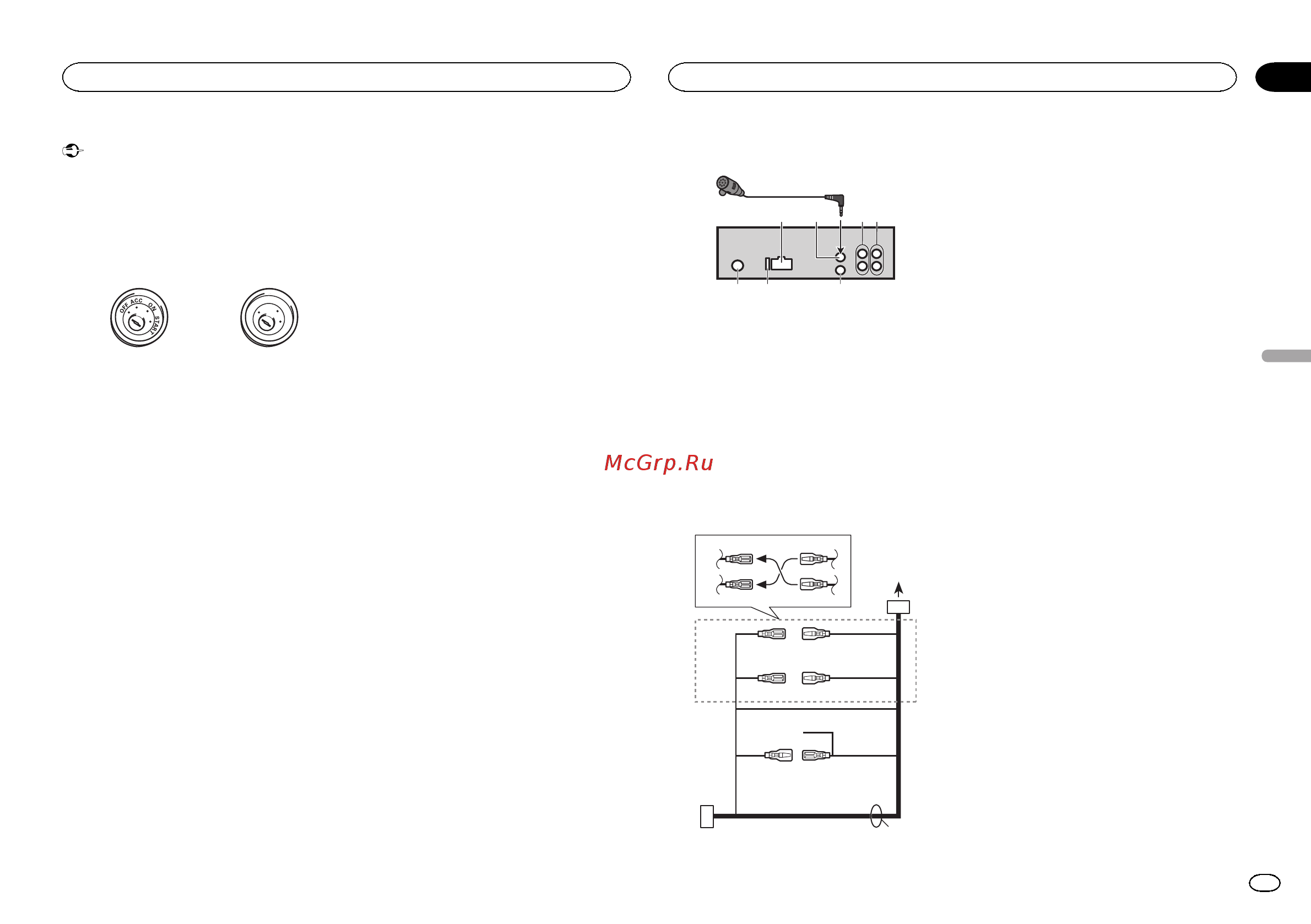

Questa unità

1 Ingresso cavo di alimentazione

2 Ingresso microfono

3 Microfono

4 Uscita posteriore o del subwoofer

5 Uscita anteriore

6 Ingresso antenna

7 Fusibile (10 A)

8 Ingresso remoto cablato

È possibile collegare un adattatore per tele-

comando cablato (venduto a parte).

Cavo di alimentazione

1 All’ingresso del cavo di alimentazione

2 A seconda del tipo di veicolo, la funzione di

3 e 5 potrebbe essere diversa. In questo

caso, accertarsi di collegare 4 a 5 e 6 a 3.

3 Giallo

Riserva (o accessorio)

4 Giallo

Collegare al terminale di alimentazione co-

stante 12 V.

5 Rosso

Accessorio (o riserva)

6 Rosso

Collegare al terminale controllato dall’inter-

ruttore di accensione (12 V CC).

7 Collegare insieme i cavi dello stesso colore.

8 Nero (messa a terra telaio)

9 Blu/bianco

La posizione dei pin del connettore ISO sarà

diversa a seconda del tipo di veicolo. Collega-

re 9 e b quando il Pin 5 è del tipo controllo

antenna. In un altro tipo di veicolo, non colle-

gare mai 9 e b.

a Blu/bianco

Collegare al terminale di controllo del siste-

ma dell’amplificatore di potenza (max.

300 mA 12 V CC).

b Blu/bianco

Collegare al terminale di controllo del relè

dell’antenna automatica (max. 300 mA 12 V

CC).

c Cavi altoparlanti

Bianco: Anteriore sinistro +

Bianco/nero: Anteriore sinistro *

Grigio: Anteriore destro +

Grigio/nero: Anteriore destro *

Verde: Posteriore sinistro + o subwoofer +

Verde/nero: Posteriore sinistro * o subwoo-

fer *

Viola: Posteriore destro + o subwoofer +

Viola/nero: Posteriore destro * o subwoofer

d Connettore ISO

In alcuni veicoli, il connettore ISO potrebbe

essere diviso in due. In questo caso, accertar-

si di collegare entrambi i connettori.

Italiano

Collegamenti

Sezione

Collegamenti
