Note
! Cambiare le impostazioni iniziali dell’unità
(vedere il manuale d’istruzioni). L’uscita sub-
woofer di questa unità è mono.
! Se si usa un subwoofer da 70 W (2 Ω), assi-
curarsi di collegarlo ai fili viola e viola/nero di
questa unità. Non collegare niente ai fili
verde e verde/nero.

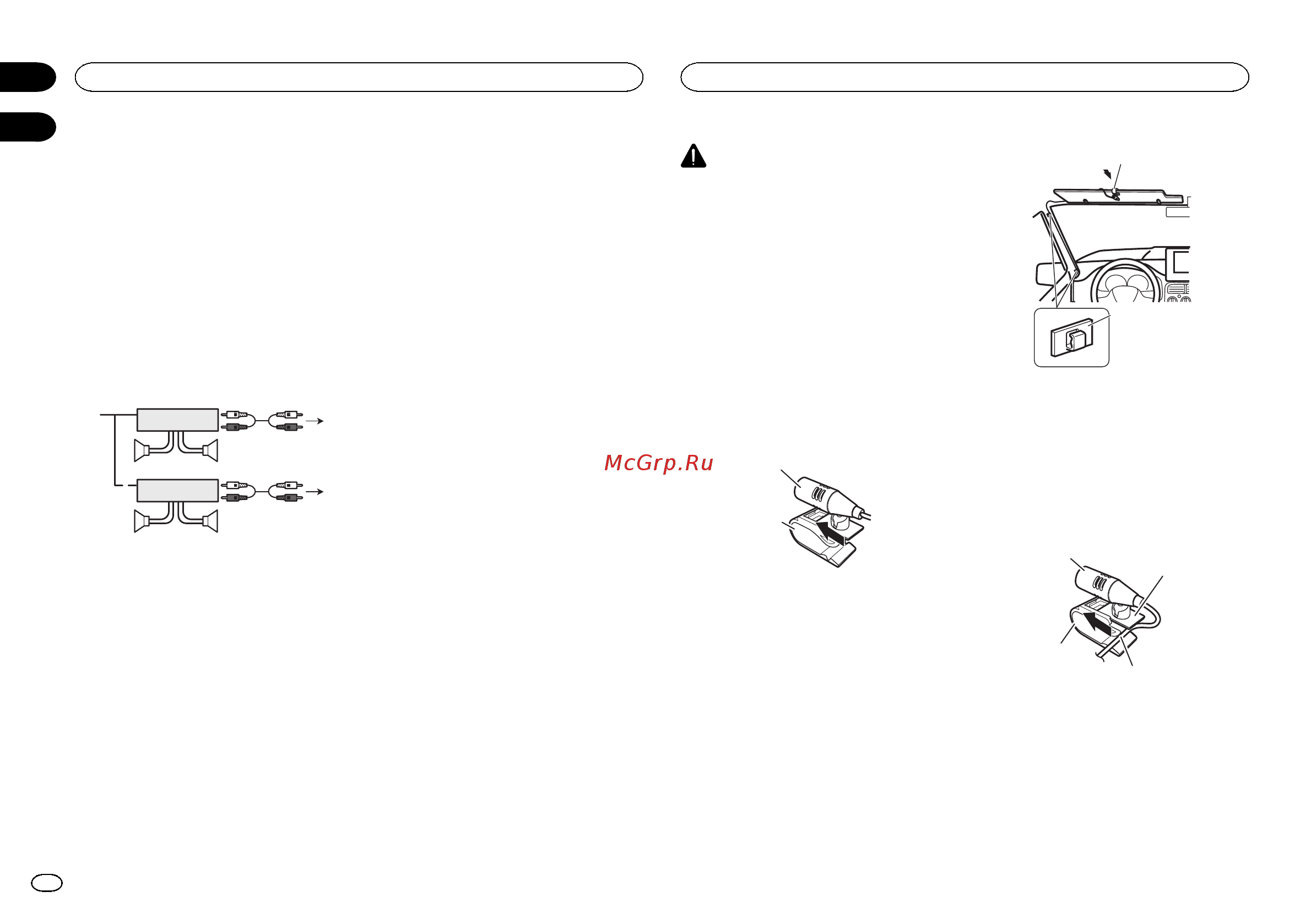

Amplificatore di potenza
(venduto a parte)
Eseguire questi collegamenti quando si usa
l’amplificatore opzionale.
1
1
3
2
4
55
3
2
6
77
1 Telecomando sistema
Collegare al cavo Blu/bianco.
2 Amplificatore di potenza (venduto a parte)
3 Collegare con cavi RCA (venduti a parte)
4 All’uscita anteriore
5 Altoparlante anteriore
6 All’uscita posteriore o del subwoofer
7 Altoparlanti posteriori o subwoofer
ATTENZIONE
È estremamente pericoloso se il filo di sostegno
del microfono si avvolge attorno al piantone
dello sterzo o alla leva del cambio. Accertarsi
quindi di installare questa unità in modo tale da
non ostacolare la guida.
Nota
Installare il microfono in una posizione e un
orientamento tale da consentire il rilevamento
della voce della persona che utilizza il sistema.
Installazione del microfono
sull’aletta parasole
1 Installare il microfono sulla clip del micro-
fono.
1
2
1 Microfono
2 Clip del microfono
2 Installare la clip del microfono sull’aletta
parasole.
Con l’aletta parasole piegata verso l’alto, instal-
lare la clip del microfono. (Abbassare l’aletta pa-
rasole riduce la percentuale di riconoscimento
della voce.)
1
2
1 Clip del microfono
2 Morsetto
Installazione del microfono
sul piantone dello sterzo
1 Installare il microfono sulla clip del micro-
fono.
2
1
3
4
1 Microfono
2 Base del microfono
3 Clip del microfono
4 Inserire il cavo del microfono nella scanalatu-
ra.
# È possibile installare il microfono senza utilizzare
la clip del microfono. In questo caso, scollegare la
base del microfono dalla clip. Per scollegare la base
del microfono dalla clip, far scorrere la base del mi-
crofono.
Collegamenti
12
Sezione
Installazione del microfono
It
02
03
