Installatie Nederlands
Установка Pycckий Установка Pycckий
Примечание
• Проверьте все соединения и системы перед
окончательной установкой.
• Не используйте неразрешенные части.
Использование неразрешенных частей может
стать причиной неисправной работы.
• Проконсультируйтесь с вашим дилером, если
установка требует просверливания отверстий
или других модификаций вашего транспортного
средства.
• Не устанавливайте устройство там, где:
— оно может служить препятствием работы
транспортного средства.
— оно
может стать причиной повреждения
пассажира в результате внезапной
остановки.
• Полупроводниковый лазер будет поврежден,
если он перегреется. Устанавливайте данное
устройство вдали от горячих мест, таких как
рядом с выпуском нагревателя.
• Оптимальное изображение не получается, когда
устройство установлено под углом меньше чем
60°.
60°

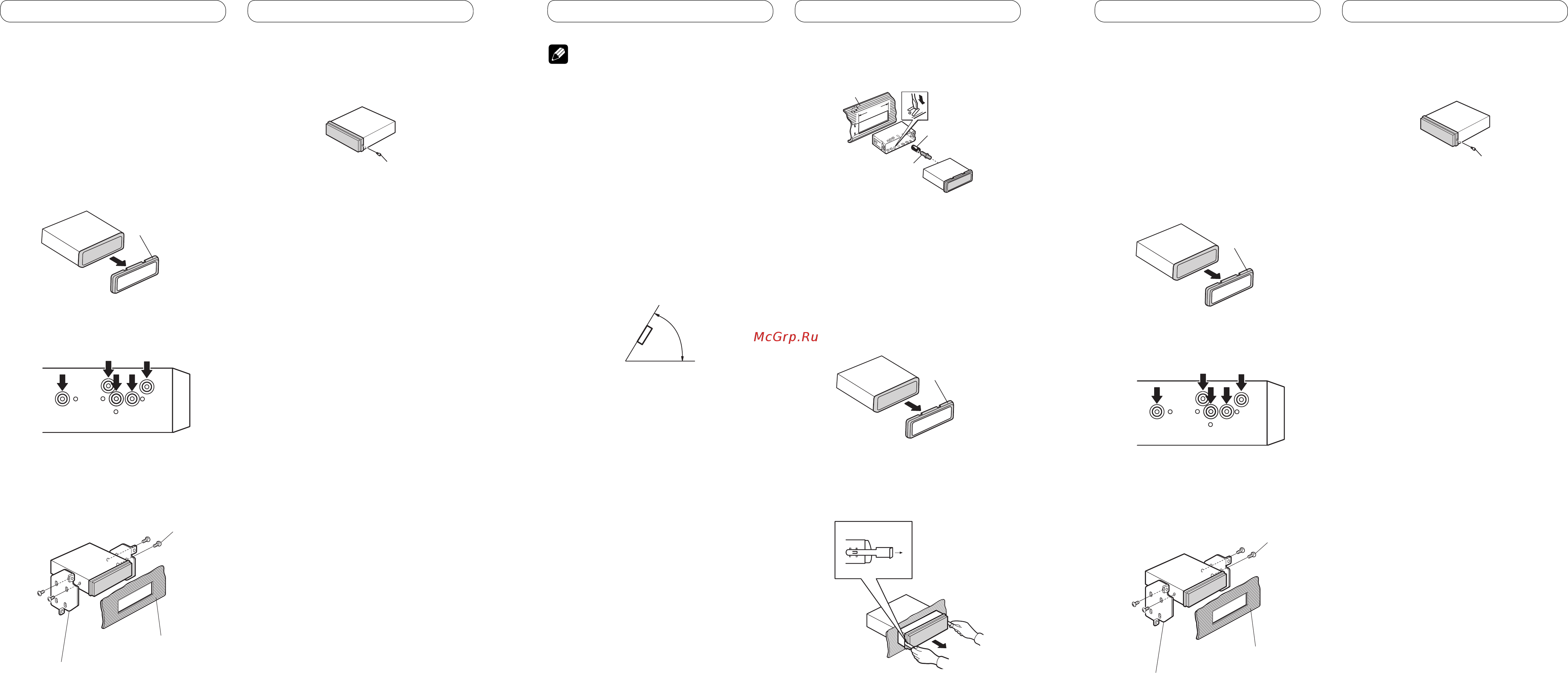

Переднее/Заднее крепление
по стандарту DIN
Крепление данного устройства можно
выполнять как “спереди” (стандартное
переднее крепление DIN), так и “сзади”
(заднее крепление DIN с использованием
резьбовых отверстий для винтов,
расположенных по бокам рамы устройства).
Более подробная информация приведена
ниже в иллюстрированном описании методов
установки.
Переднее крепление по
стандарту DIN
Установка с резиновой втулкой
1. Вставьте монтажный рукав в
переднюю панель.
• Когда устанавливаете в неглубокое
пространство, используйте предусмотренный
монтажный рукав. Если позади устройства
имеется достаточное пространство,
используйте предусмотренный заводом
монтажный рукав.
2. Закрепите монтажный рукав,
используя отвертку, чтобы согнуть
металлические ушки (90°) на
место.
3. Установите устройство как
показано на иллюстрации.
53
53
1
1
182182
Удаление Устройства
1. Оттяните верх и низ ластичного
ободка наружу, чтобы
вытащить его. Когда повторно
присоединяете ластичный ободок,
вдавите его в устройство, пока
он не щелкнет. (Если ластичный
ободок присоединен верхней
стороной вниз, то он не будет
подогнан должным образом).
• Вытащить ластичный ободок легче, если
передняя панель опущена.
2. Вставьте предусмотренные
ключи для извлечения в обе
стороны устройства, пока они не
защелкнутся на место.
3. Вытяните устройство из передней
панели.
Передняя панель
Монтажный рукав
Резиновая втулка
Винт
Ластичный ободок
DIN Achter-montage
1. Buig de bovenkant en de onderkant
van de afwerkingsrand naar
buiten om deze te verwijderen.
Druk de afwerkingsrand op het
toestel tot deze vastklikt wanneer
u de afwerkingsrand weer vast
maakt. (Als de afwerkingsrand
ondersteboven gehouden wordt, zal
deze niet goed passen.)
• De afwerkingsrand is makkelijker los te maken
wanneer het voorpaneel verwijderd is.
2. Bepaal welke gaatjes in de beugel
en in de zijkant van het toestel met
elkaar overeenkomen.
3. Gebruik twee schroeven aan elke
kant.
• Gebruik schroeven met platte kop (5 mm ×
8 mm) of verzinkbare kop (5 mm × 9 mm),
afhankelijk van de vorm van de schroefgaatjes
in de beugel.
Vastzetten van het voorpaneel
Als u het voorpaneel niet wilt kunnen
verwijderen, kunt u het vastzetten met de
daartoe meegeleverde schroef.
Dashboard of console
Fabrieksmontagebeugel of-steun
voor bevestiging radio e.d.
Заднее крепление по стандарту
DIN
1. Оттяните верх и низ ластичного
ободка наружу, чтобы
вытащить его. Когда повторно
присоединяете ластичный ободок,
вдавите его в устройство, пока
он не щелкнет. (Если ластичный
ободок присоединен верхней
стороной вниз, то он не будет
подогнан должным образом).
• Вытащить ластичный ободок легче, если
передняя панель опущена.
2. Подберите подходящее место,
где отверстия на скобе и стороне
устройства будут совпадать.
3. Затяните два винта на каждой
стороне.
• Используйте винты со сферической головкой
(5 мм × 8 мм) или винты с потайной головкой
(5 мм × 9 мм), в зависимости от формы
отверстий в скобе.
Закрепление передней панели
Если вы не планируете отсоединять
переднюю панель, то она может быть
закреплена с помощью поставляемого винта.
Передняя панель
или консоль
Заводская скоба для
крепления радиоприемника
Afwerkingsrand
Schroef
Schroef
Ластичный ободок
Винт
Винт
