6
Подключение аппарата
Аппарат соответствует новым цветам проводов.
Примечание
В зависимости от типа автомобиля функ#
ции проводов 3* и 5* могут быть разными.
В таком случае обязательно соединяйте
2* с 5* и 4* с 3*.
Соедините провода одинако#
вого цвета друг с другом.
Данный аппарат
15 см
23 см
15 см
Разъем для
антенны
Выход канала сабвуфера
(
«LOW/
SUBWOOFER OUTPUT»)
Выход тылового канала
(
«MID/REAR OUTPUT»)
Выход фронтального канала
(
«HIGH/FRONT OUTPUT»)
Переключатель DSP
Переключите в по#
зицию, указанную
ниже.
Разъем для подключения телефона («TEL»)
Смотрите инструкцию к гарнитуре «hands
free» тел. аппарата (продается отдельно).
Крышка (1*)
Когда разъем не использу#
ется, не снимайте крышку.
Желтый (3*)
Резервный
(или аксессуары)
Красный (5*)
Аксессуары
(или резервный)
Оранжево#белый
К клемме выключателя освещения
Черный (заземление)
На массу (к металлическому корпусу автомобиля)
Разъем стандарта ISO
Примечание
В некоторых автомобилях разъем стандарта ISO
может быть разделен на два. В таком случае подк#
лючайте к обоим разъемам.
Желто#черный
Если пользуетесь сотовым телефоном, то подключите
его при помощи провода функции «Audio Mute» [Отк#
лючение звука аудиосистемы] на сотовом телефоне.
Если не пользуетесь, оставьте провод «Audio Mute»
свободным от соединений.
Провода акустических систем
Белый: фронтальной левой АС
Бело#черный: фронтальной левой АС
Серый: фронтальной правой АС
Серо#черный: фронтальной правой АС
Зеленый: тыловой левой АС или сабвуфера
Черно#зеленый: тыловой левой АС или сабвуфера
Фиолетовый: тыловой правой АС или сабвуфера
Черно#фиолетовый: тыловой правой АС или сабвуфера
Выполните эти соединения в случае использования допол#
нительного усилителя.
СабвуферСабвуфер
Левый канал Правый канал
Фронтальная АС
Тыловая АС
Фронтальная АС
Тыловая АС
Распределение штыревых контактов разъема ISO будет разным в за#
висимости от типа автомобиля. Соединяйте 6* и 7*, когда штыревой
контакт 5 относится к управлению антенной. В автомобиле иного ти#
па никогда не соединяйте 6* и 7*.
Сине#белый (7*)
К разъему релейного управления автоматической антенной
(макс. 300 мА, 12 В пост. тока).
Сине#белый
К разъему управления системой на усилителе
мощности (макс. 300 мА, 12 В пост. тока).
Сине#белый (6*)
Вход шины IP#BUS (синий)
Соединительные кабели с штекерами RCA
(продаются отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Кабель
шины IP#BUS
Многодисковый
CD#плейер
(продается отдельно)
Разъем для кабельного дис#
танционного управления
Пожалуйста, смотрите
инструкцию к устройству кабельного дистан#
ционного управлению (продается отдельно).

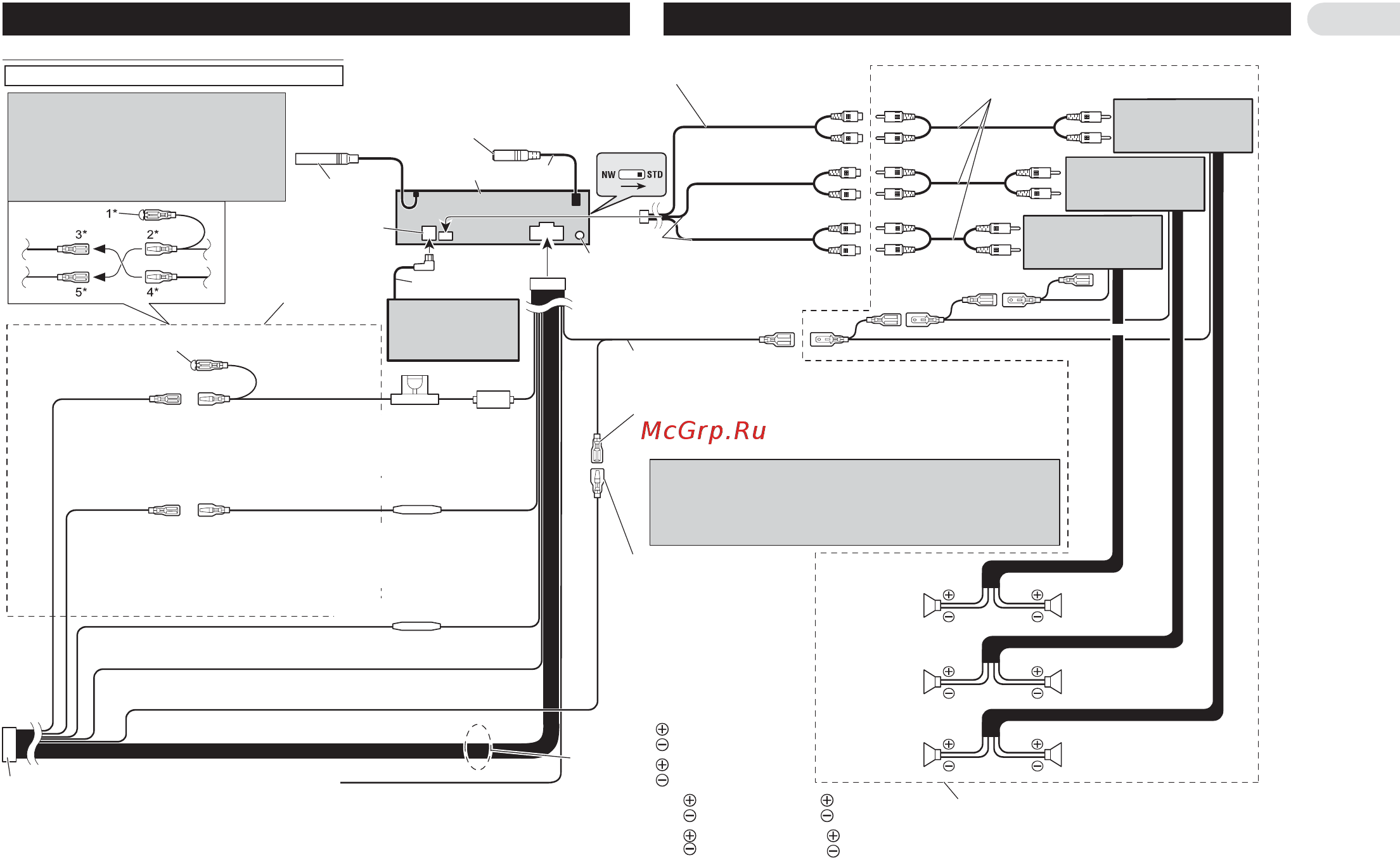

Схема соединений для стандартного режима
Красный (4*)
К клемме, управляемой ВКЛЮЧЕНИЕМ/ВЫКЛЮЧЕНИЕМ
замка зажигания (12 В пост. тока)
Желтый (2*)
К клемме, которая всегда находится под напряжением
независимо от положения замка зажигания.
Гнездо предохранителя
Резистор предохранителя
Резистор предохранителя
Дистанционное управления системой
15 см
