Подключение аппарата
7
Аппарат соответствует новым цветам проводов.
Примечание
В зависимости от типа автомобиля функ#
ции проводов 3* и 5* могут быть разными.
В таком случае обязательно соединяйте
2* с 5* и 4* с 3*.
Соедините провода
одинакового цвета
друг с другом.
Данный аппарат
15 см
23 см
15 см
Разъем для
антенны
Выход полосы низких
частот (
«LOW/
SUBWOOFER OUTPUT»)
Выход полосы средних частот
(
«MID/REAR OUTPUT»)
Выход полосы высоких частот
(
«HIGH/FRONT OUTPUT»)
Переключатель DSP
Переключите в по#
зицию, указанную
ниже.
Разъем для подключения телефона («TEL»)
Смотрите инструкцию к гарнитуре «hands
free» тел. аппарата (продается отдельно).
Крышка (1*)
Когда разъем не использу#
ется, не снимайте крышку.
Желтый (3*)
Резервный
(или аксессуары)
Красный (5*)
Аксессуары
(или резервный)
Оранжево#белый
К клемме выключателя освещения
Черный (заземление)
На массу (к металлическому корпусу автомобиля)
Разъем стандарта ISO
Примечание
В некоторых автомобилях разъем стандарта ISO
может быть разделен на два. В таком случае подк#
лючайте к обоим разъемам.
Желто#черный
Если пользуетесь сотовым телефоном, то подключите
его при помощи провода функции «Audio Mute» [Отк#
лючение звука аудиосистемы] на сотовом телефоне.
Если не пользуетесь, оставьте провод «Audio Mute»
свободным от соединений.
Провода акустических систем
Белый: фронтальной левой АС
Бело#черный: фронтальной левой АС
Серый: фронтальной правой АС
Серо#черный: фронтальной правой АС
Зеленый: тыловой левой АС или сабвуфера
Черно#зеленый: тыловой левой АС или сабвуфера
Фиолетовый: тыловой правой АС или сабвуфера
Черно#фиолетовый: тыловой правой АС или сабвуфера
Выполните эти соединения в случае использования допол#
нительного усилителя.
АС полосы низких частот
АС полосы
низких частот
Левый канал
Правый канал
АС полосы
высоких частот
АС полосы
высоких частот
АС полосы
средних частот
АС полосы
средних частот
Распределение штыревых контактов разъема ISO будет разным в за#
висимости от типа автомобиля. Соединяйте 6* и 7*, когда штыревой
контакт 5 относится к управлению антенной. В автомобиле иного ти#
па никогда не соединяйте 6* и 7*.
Сине#белый (7*)
К разъему релейного управления автоматической антенной
(макс. 300 мА, 12 В пост. тока).
Сине#белый
К разъему управления системой на усилителе
мощности (макс. 300 мА, 12 В пост. тока).
Сине#белый (6*)
Вход шины IP#BUS (синий)
Соединительные кабели с штекерами RCA
(продаются отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Кабель
шины IP#BUS
Многодисковый
CD#плейер
(продается отдельно)
Разъем для кабельного дис#
танционного управления
Пожалуйста, смотрите
инструкцию к устройству кабельного дистан#
ционного управлению (продается отдельно).

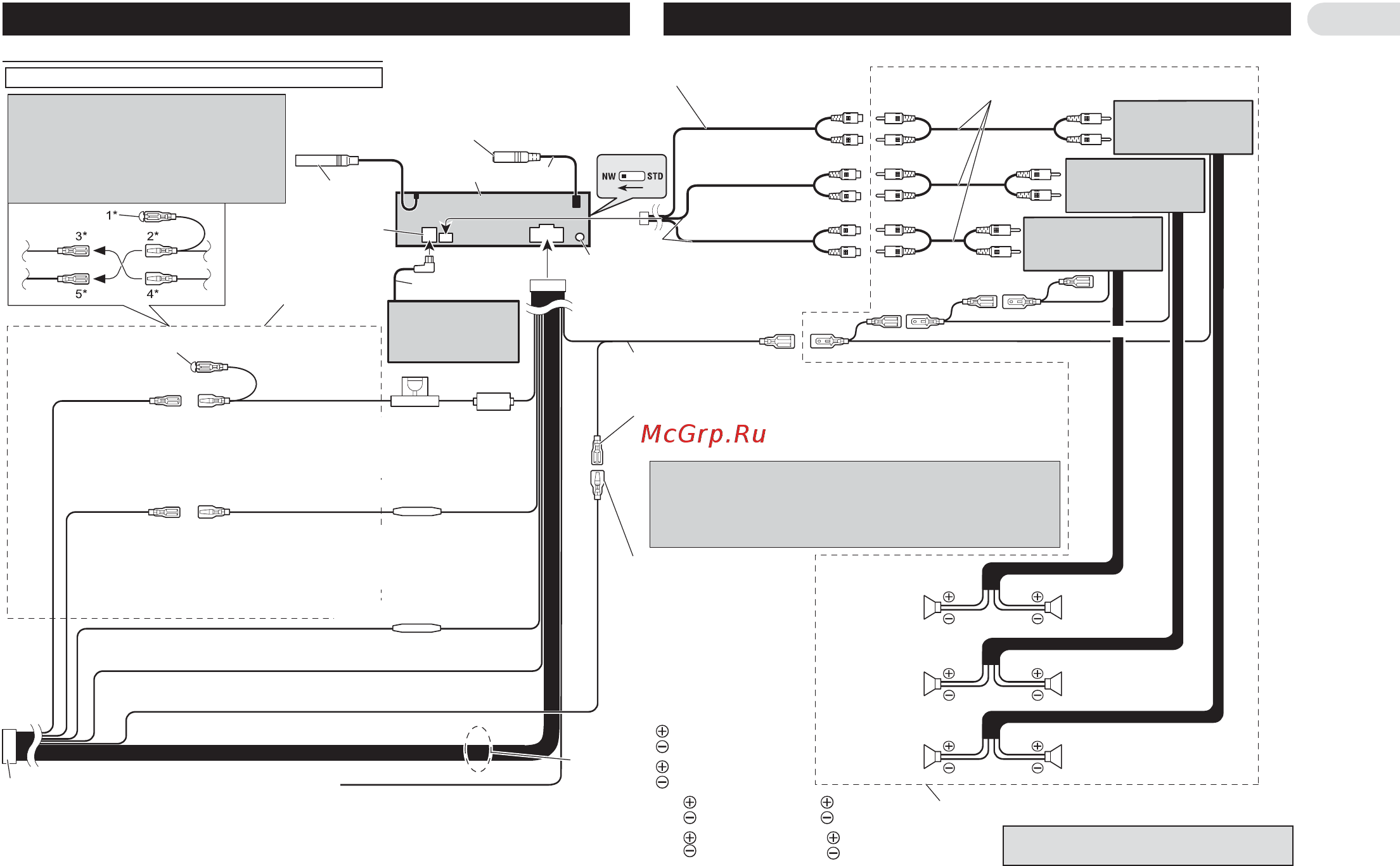

Схема соединений для режима 3полосной схемы
Красный (4*)
К клемме, управляемой ВКЛЮЧЕНИЕМ/ВЫКЛЮЧЕНИЕМ
замка зажигания (12 В пост. тока)
Желтый (2*)
К клемме, которая всегда находится под напряжением
независимо от положения замка зажигания.
Гнездо предохранителя
Резистор предохранителя
Резистор предохранителя
Дистанционное управления системой
15 см
Для подключения АС полосы низких частот не#
обходим внешний усилитель.
