12
AEROTHERM: Руководство по эксплуатации Версия 18/02/2015
Рисунок 1.4.6

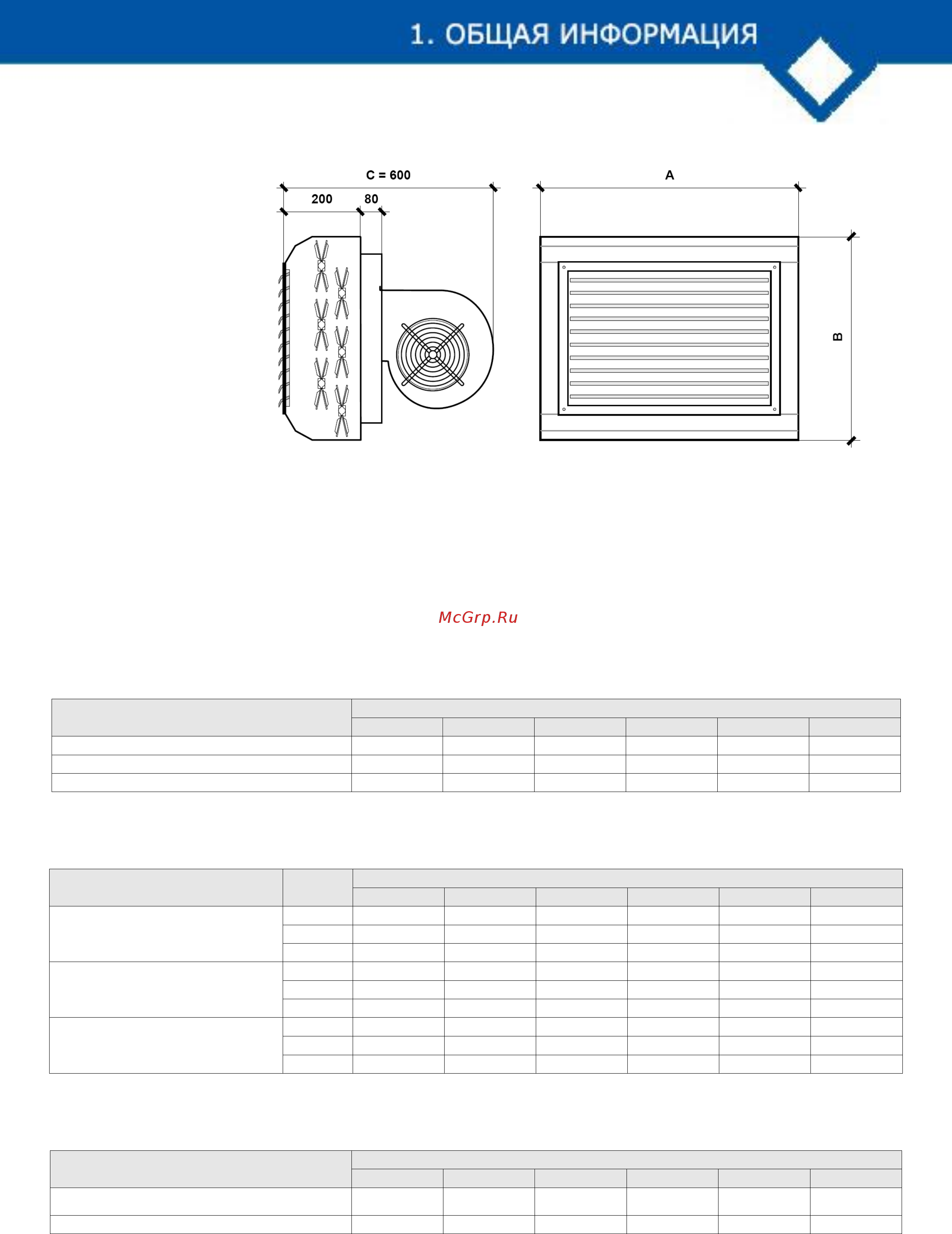

Размеры AEROTHERM C3E
Таблица 1.4.7
Снижение производительности (коэффициент «производительность / статическое давление») AEROTHERM E1A,
E2CF
Модельный ряд E1A, E2CF
Статическое давление
0 Па
10 Па
20 Па
30 Па
40 Па
50 Па
10 – 20
1
0,95
0,86
0,72
0,50
0,25
30 – 40 – 70 – 80
1
0,96
0,87
0,74
0,53
0,26
50 – 60 – 90 – 100
1
0,96
0,88
0,75
0,55
0,26
Таблица 1.4.8
Снижение производительности (коэффициент «производительность / статическое давление») AEROTHERM E3A
Модельный ряд E3A
Скорость
Статическое давление
0 Па
10 Па
20 Па
30 Па
40 Па
50 Па
10 – 20
макс.
1
0,95
0,86
0,72
0,50
0,25
сред.
0,77
0,66
0,54
0,40
0,25
/
мин.
0,54
0,49
0,40
0,30
/
/
30 – 40
70 – 80
макс.
1
0,96
0,87
0,74
0,53
0,26
сред.
0,79
0,70
0,55
0,42
0,27
/
мин.
0,57
0,51
0,41
0,32
/
/
50 – 60
90 – 100
макс.
1
0,96
0,88
0,75
0,55
0,26
сред.
0,80
0,71
0,57
0,43
0,28
/
мин.
0,58
0,53
0,42
0,33
/
/
Таблица 1.4.9
Снижение производительности (коэффициент «производительность / статическое давление») AEROTHERM E1E
Модельный ряд E1E
Статическое давление
0 Па
10 Па
20 Па
30 Па
40 Па
50 Па
3/230 – 4,5/230 – 6/230 – 3/400 –
4,5/400 – 6/400
1
0,95
0,86
0,72
0,50
0,25
7,5/230 – 9/230 – 9/400 – 13,5/400
1
0,96
0,87
0,74
0,53
0,26
