AEROTHERM: Руководство по эксплуатации Версия 18/02/2015
2 МОНТАЖ
2.1 СПОСОБЫ МОНТАЖА
Все тепловентиляторы AEROTHERM, за исключением модели E2CF,
предназначены для настенного (горизонтальная подача воздушного
потока) или потолочного (вертикальная подача воздушного потока)
монтажа (рисунок 2.1.1, 2.1.2). Модель E2CF предназначена только для
настенного монтажа ввиду ограничений, связанных с отводом конден-
сата (рисунок 2.1.3).

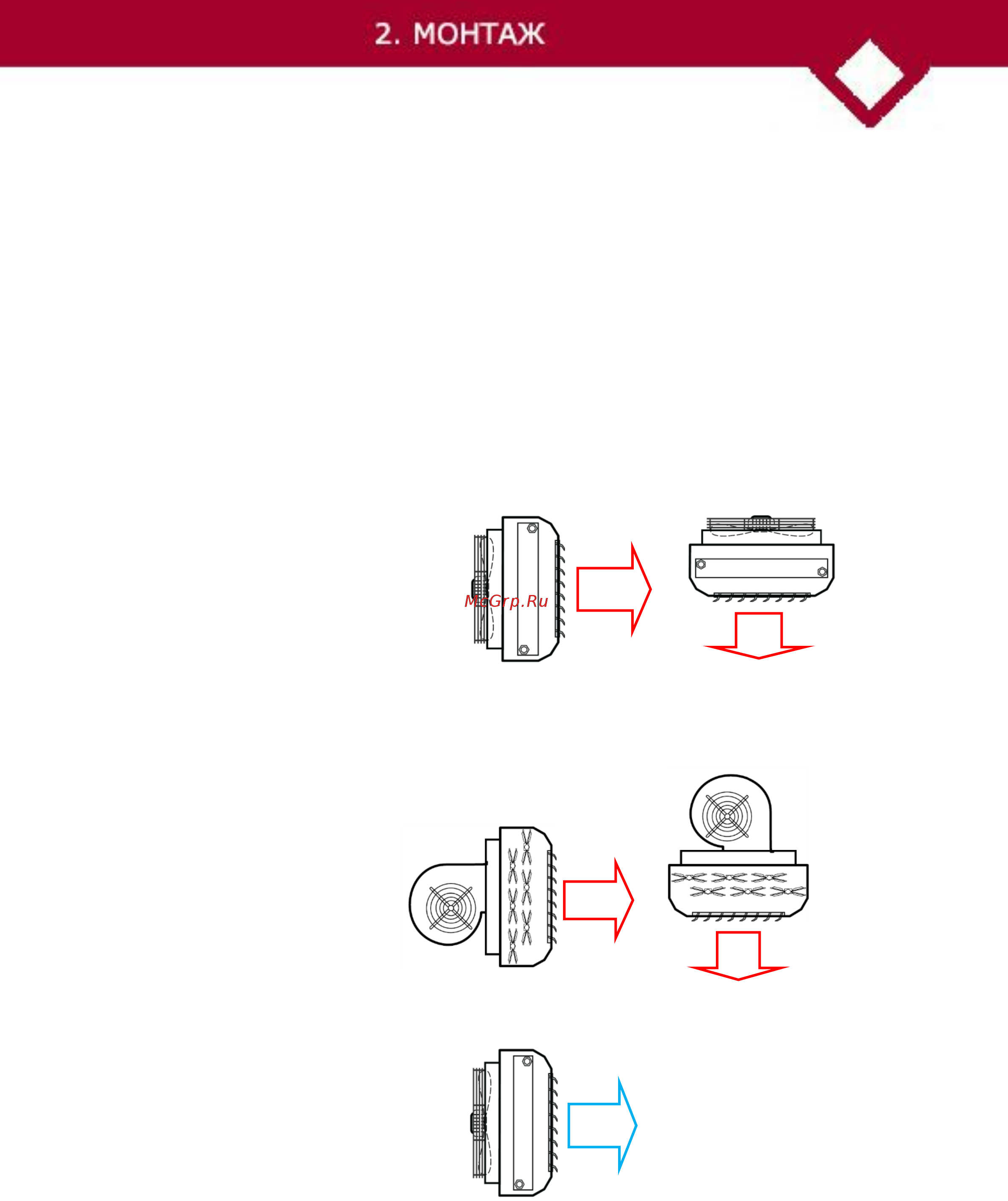

Рисунок 2.1.1
Способы монтажа AEROTHERM E1A, E3A, E1E:
а) настенный;
б) потолочный
Рисунок 2.1.2
Способы монтажа AEROTHERM C3A, C3E:
а) настенный;
б) потолочный
Рисунок 2.1.3
Способ монтажа AEROTHERM E2CF
(только настенный)
Тепловентиляторы AEROTHERM с осевым вентилятором (E1A, E3A, E1E,
E2CF) предназначены для прямой подачи воздушного потока в поме-
щение. Тепловентиляторы с центробежным вентилятором (C3A, C3E)
