4
AEROTHERM: Руководство по эксплуатации Версия 18/02/2015
1.3 КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Конструктивное исполнение моделей AEROTHERM представлено на ри-
сунке 1.3.1.

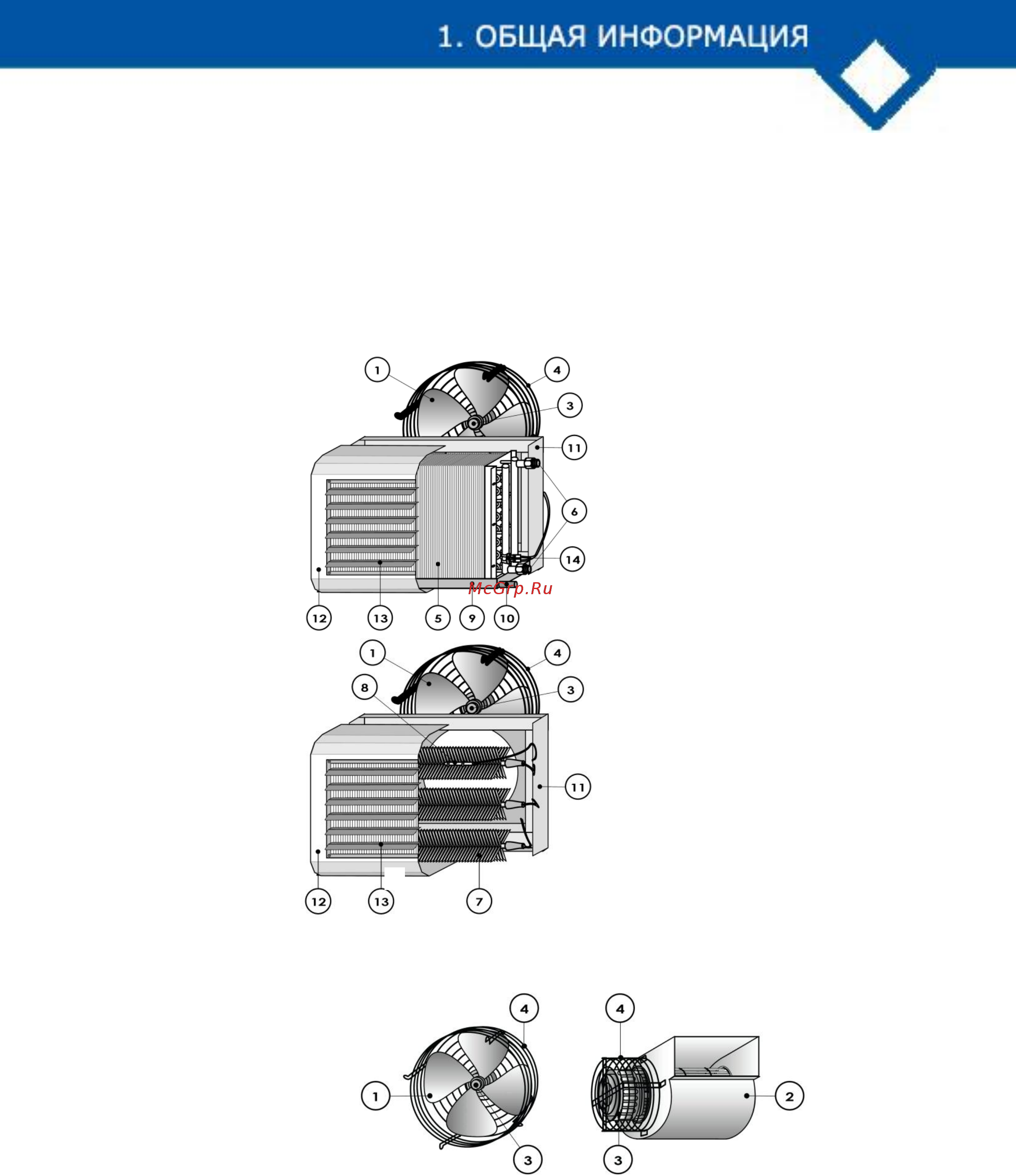

Рисунок 1.3.1
Конструктивное исполнение AEROTHERM:
а) с водяным теплообменником;
б) с электронагревателем
Рисунок 1.3.2
Вентиляторы AEROTHERM:
а) осевой;
б) центробежный
На рисунках 1.3.1 и 1.3.2 обозначены следующие комплектующие
AEROTHERM.
a)
б)
a)
б)
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
