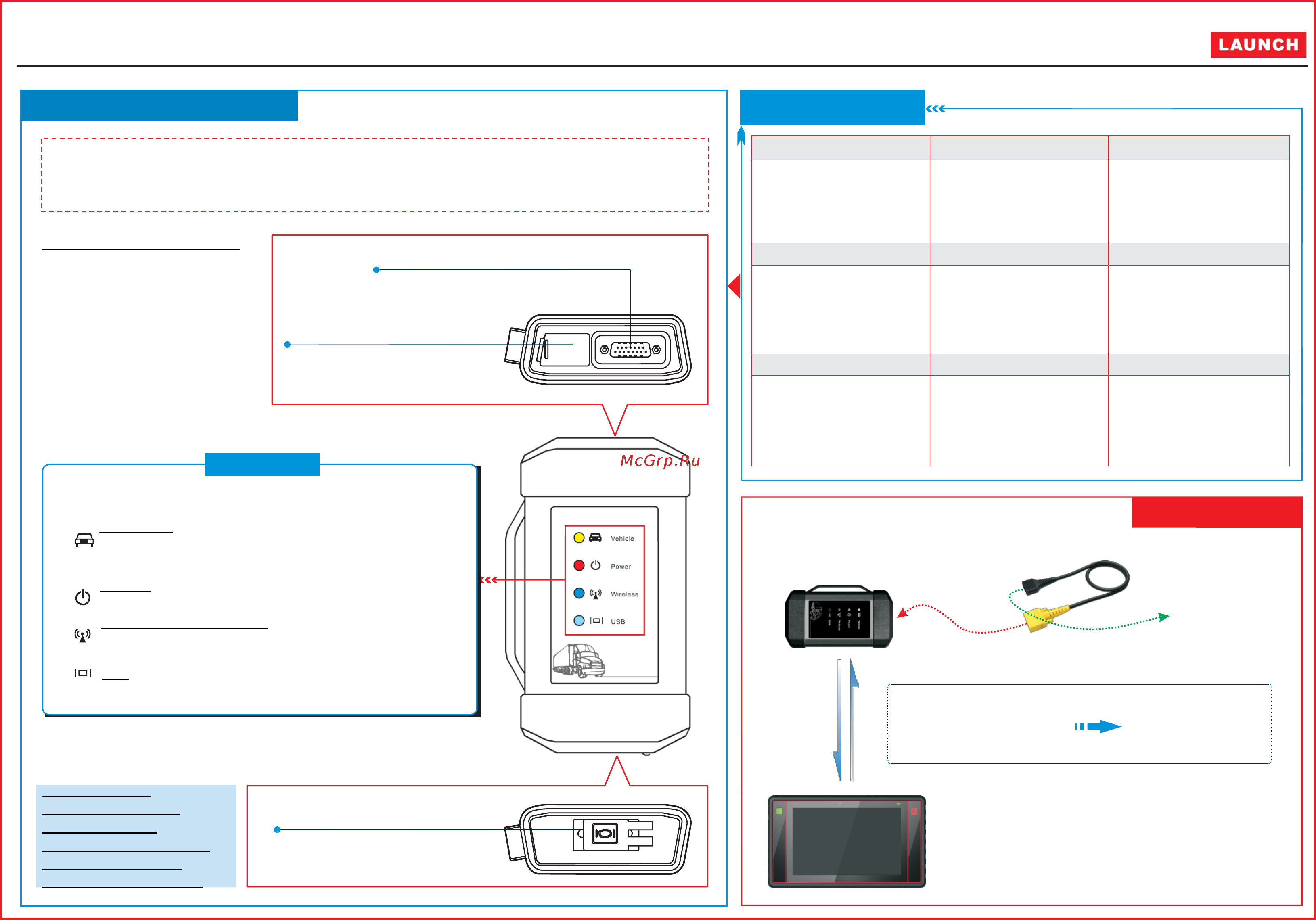

Модуль X-431 HD III Краткое руководство
Описание модуля Х-431 HD III
Модуль Х-431 HD III является интерфейсным устройством, которое считывает данные систем
автомобиля и передает их в диагностический сканер через беспроводной канал связи или
соединительный информационный кабель. Светодиодные индикаторы панели модуля
информируют оператора о рабочем режиме устройства.
Технические характеристики
- Рабочее напряжение: 9-
36В
-
Энергопотребление: ≤ 2Вт
- Рабочая темп.: - 10 до +55°С
- Подключение через:
1) информационный кабель
2) беспроводной канал связи
Диагностический разъем
(Для подключения диагностического кабеля)
Сетевой разъем DC-IN
(Для подключения сетевого адаптера
или кабеля прикуривателя/кабеля с
зажимами для выводов АКБ)
Индикаторы
Замечание: если
диагностический или
сетевой кабель не
используются, не забудьте
отключить кабель от
разъема DLC автомобиля
Разъем для передачи данных
(Для подключения к диагностическому
сканеру с целью выполнения
диагностики автомобиля)
Индикаторы
Принцип работы
Модуль Х-431 HD III
(Сбор текущей информации из
систем автомобиля)
Диагностический кабель
К разъему DLC автомобиля
Беспроводное подключение
Кабельное подключение
(Передача
диагностических данных
автомобиля на
диагностический
сканер)
Диагностический сканер Launch с ОС
Android (Х-431 PADII / PADIII / Pro3)
(Анализ полученных данных о работе систем
автомобиля и отображения результатов
тестирования)
Принадлежности
Модуль Х-431 HD III
Диагностический кабель
Информационные кабели
Кабель для прикуривателя
Кабель для АКБ
Комплект адаптеров
Сетевой адаптер
Конверт с паролем
(Для сбора текущей
информации о работе
систем автомобиля)
(Для подключения модуля HD
III и диагностического сканера
к диагностическому разъему
автомобиля DLC)
(Для подключения модуля HD
III к диагностическому сканеру
для проводной передачи
данных)
(Для подачи напряжения
питания на модуль HD III через
разъем прикуривателя)
(Для подачи напряжения
питания на модуль HD III с
выводов АКБ)
(Для подключения к
автомобилям, неоснащенным
16-контактным
диагностическим разъемом
OBDII)
(Для подачи напряжения
питания на модуль HD III от
сетевой розетки)
(Содержит серийный
номер и код активации,
которые необходимы при
регистрации устройства)
Информируют оператора о рабочем режиме модуля:
Автомобиль: если модуль обменивается данными с
автомобилем, индикатор включается и мигает. В
противном случае, он выключен.
Питание: горит постоянно красным светом после
включения питания модуля.
Беспроводное соединение: горит голубым светом,
если модуль работает в режиме беспроводной
USB: горит, если модуль подключен к
диагностическому сканеру через информационный
кабель.
