LAUNCH
Инструкция по эксплуатации CReader 501/601
8
3. Описание прибора

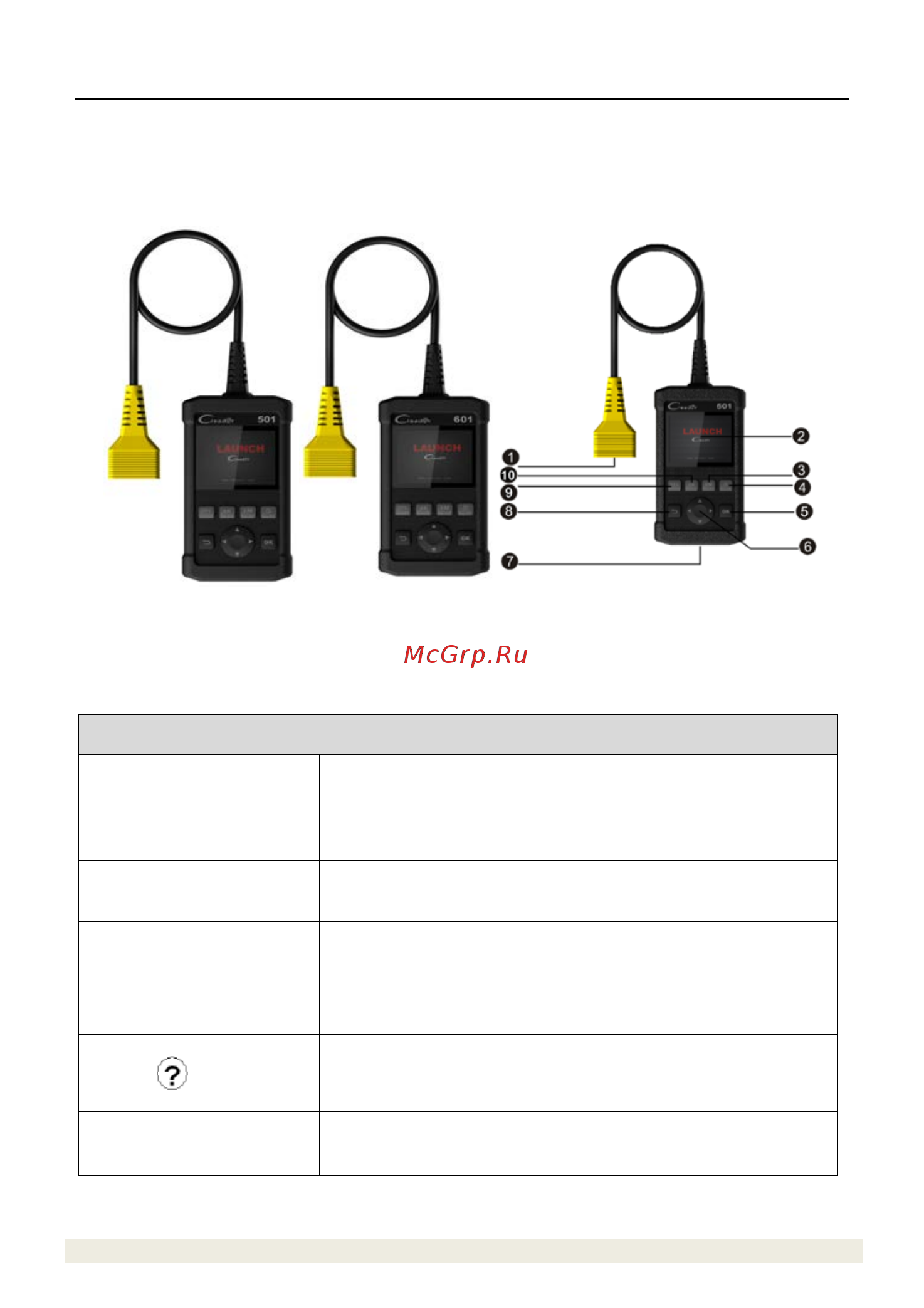

3.1 Общий вид сканера CReader 501/601
Ри
с. 3-1 CReader 501/601, вид спереди
Замечание
: сканеры CReader 501 и 601 имеют одинаковый внешний вид.
Здесь в качестве примера показан прибор CReader 501.
№ Название Описание
1
Соединитель
OBD-16
Д
ля подключения сканера CReader 501 или 601 к
диагностическому разъему автомобиля DLC с
использованием кабеля
2 ЖК-дисплей Отображает результаты тестирования
3 I/M (F3)
I/M – инспекция и обслуживание в соответствии с
постановлениями Правительства страны с целью
удовлетворения государственным нормативам
загрязнения воздуха
4 (F4) Кнопка для вывода справочной информации
5 OK
Подтверждает выбор (или действие) в списке
меню
Адаптация и перевод: LAUNCH 2017
