LAUNCH
Инструкция по эксплуатации CReader 501/601
3
Ри
с. 2-1
2.3 Расположение диагностического разъема (DLC)
DLC (разъем для передачи диагностических данных) зачастую представляет
собой стандартный 16-контактный разъем, который подключается к
электронным блокам управления автомобилем. На большинстве
автомобилей DLC обычно установлен в 12 дюймах от центральной части
приборной панели в водительской зоне. Если разъем отсутствует под
панелью приборов, на кузове должна быть наклейка с указанием его
местоположения. В некоторых автомобилях азиатского и европейского
производства DLC расположен за пепельницей, которую необходимо снять,
чтобы получить доступ к разъему. Если DLC не обнаружен, см. инструкцию
по ремонту автомобиля.

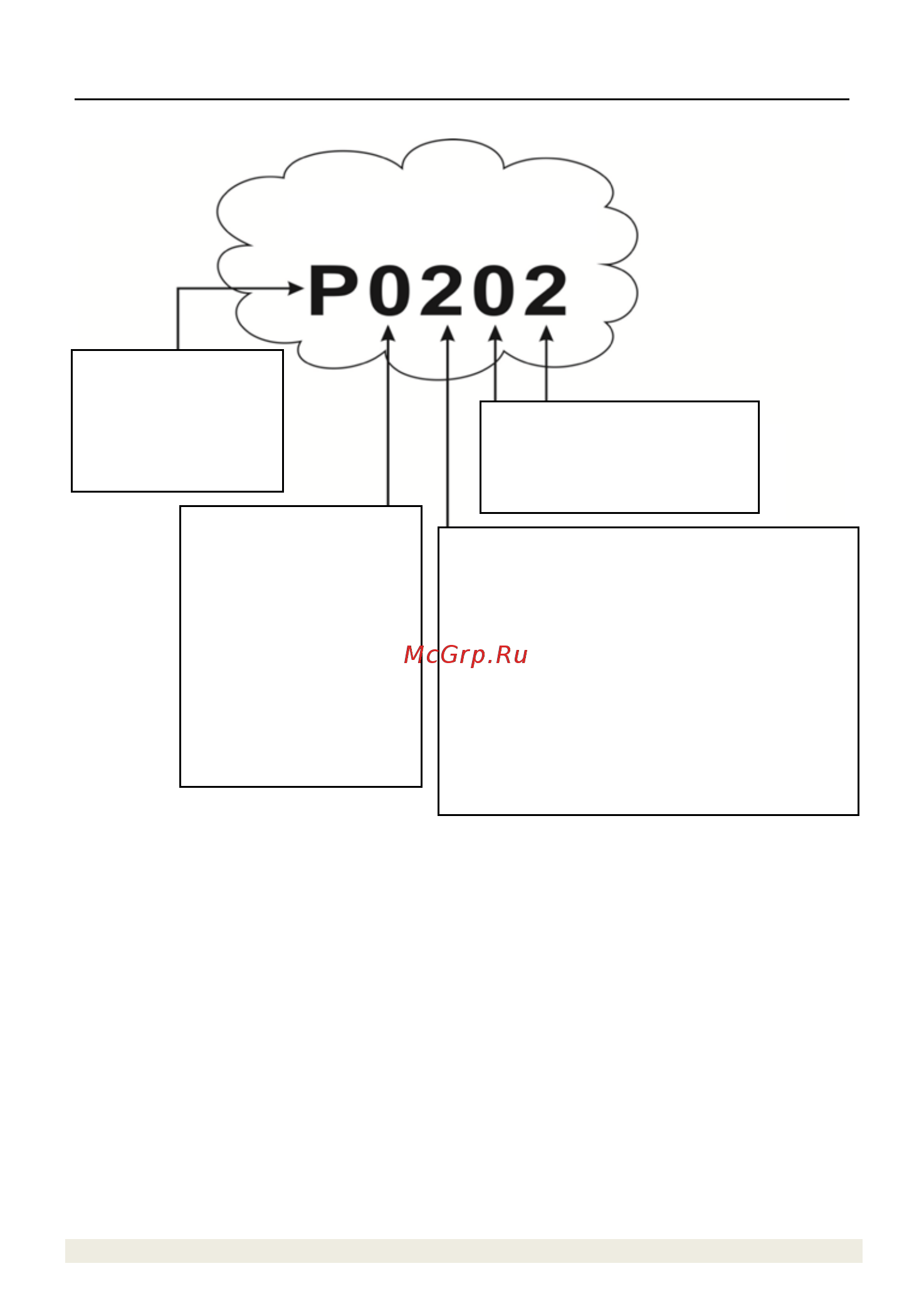

Пример кода DTC
Системы
B=Кузов
C=Шасси
P=Трансмиссия
U=Сеть
Идентифицирует
определенную зону системы,
в которой возникла
неисправность
Подсистемы
1= системы измерения топлива и воздуха
2= системы измерения топлива и воздуха
3= система зажигания, определение пропусков
зажигания
4= доп. система снижения выбросов
5= контроль скорости автомобиля, холостых
оборотов и дополнительных входных цепей
6= компьютер и доп. выходные цепи
7= управление трансмиссией
8= управление трансмиссией
9= управление трансмиссией
Тип кода
общий (SAE)
P0, P2, P34-P39
B0, B3
C0, C3
U0, U3
Код производителя
P1, P30-P33
B1, B2
C1, C2
U1, U2
Адаптация и перевод: LAUNCH 2017
