Инструкция

9.4.3 RTD – Текущие параметры

”Текущие Параметры” это меню, отображающее входящие и выходящие сигналы с

бортового долка управления, по которому он проводит калькуляции и управляет

системой. Это меню используется для анализа того, как блок управления реагирует

выходными сигналами на прием входных сигналов.

В разных системах диагностики Текущие Параметры могут быть выведены на экран разными

способами. Это монут быть графическая или цифровая форма. Наиболее удобно собирать

сигналы, которые наиболее интересны, в небольшую группу. Такая группа сигналов будет

обновляться с максимальной скоростью и возможно отображение параметров в реальном времени.

Скорость обновления вывода на экран сигналов зависит от количества выбранных параметров, а

также от конструкции блока управления и не зависит от диагностируемой системы. Пользовать

может выбирать из списка только те параметры, которые требуются и выводить их в цифровой или

в графической форме.

Примечание

Скорость обмена данными между сканером и ЭБУ прямо пропорциональна

количеству выбранным параметрам. Помните об этом, работая с циклическими параметрами,

например с сигналами кислородных датчиков. В худшем случае система будет обновлять

информацию о сигнале датчика в соотвествии с его циклом и в результате на экране появится

постоянное значение, вместо постоянно изменяемого параметра.

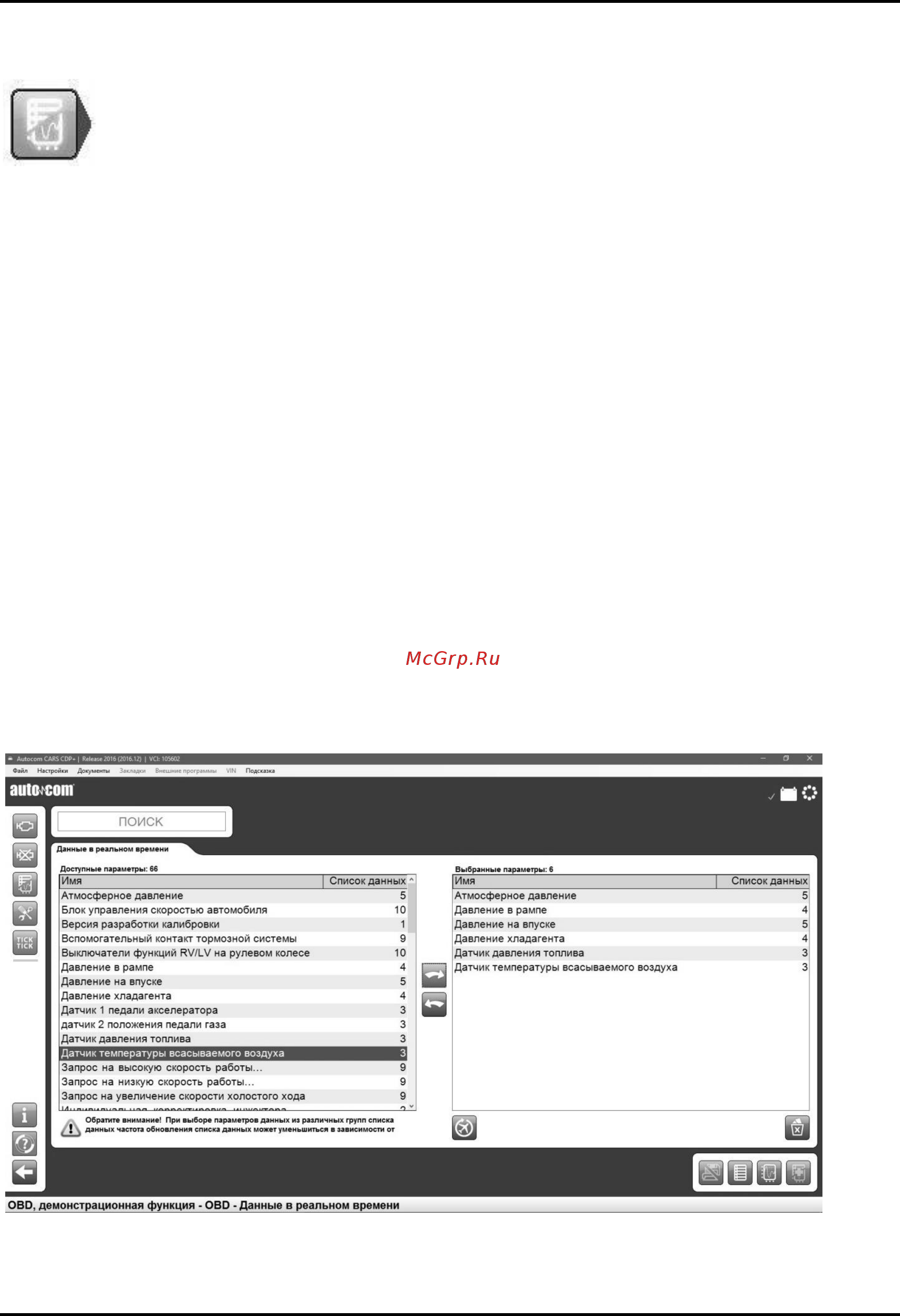

Для вывода параметра на экран используйте кнопки (1) и (2). Кнопка (1) для вывода цифрового

параметра и кнопка (2) для вывода графического параметра. Некоторые параметры показывают

статус компонента и не имеют цифрового отображения. Например, Активный/Неактивный и

выводятся в виде текста даже при выборе графического режима.

Кнгопка (3) открывает список со всеми параметрами, которые поддерживаются для данной

системы. Выбрав параметр из списка, его нужно перекинуть в правую часть меню с помощью

стрелки (5), создав список параметров для выода на экран. Кнопка Корзина (4) используется для

очистки списка. После того, как нужные параметры выбраны, используйте кнопки (1) и (2) для

вывода Текущих параметров.

(1) (2) (3)

(4)

(5)
