«АВТОАС-F16», «АВТОАС-F16 CAN»

Диагностика автомобилей DAEWOO/CHEVROLET

1. Диагностика автомобилей DAEWOO/CHEVROLET.

Портативный сканер «АВТОАС-F16» или «АВТОАС-F16 CAN» с микропрограммными модулями «DAEWOO»

и «DAEWOO/CHEVROLET» позволяет проводить диагностику систем управления ДВС автомобилей

Daewoo/Chevrolet (в том числе и автомобилей производства UzDaewoo, ЗАЗ, ТАГАЗ) с ЭБУ: DWMC Multec-

Injection, GM ITMC-6F, GM IEFI-6, Siemens Fenix 5MR, Sirius D3 (Евро-3), Sirius D4 (Евро-3), Delphi MR-140

(Евро-3).

1.1. Подключение прибора к разъему диагностики автомобиля.

Внимание! Во избежание повреждения прибора и ЭБУ, подключение и отключение прибора от разъема

диагностики автомобиля проводить только при выключенном зажигании. Следите за тем, чтобы выводы

диагностического кабеля были расположены в стороне от вращающихся частей и горячих деталей двигателя, а

также, предохраняйте его от возможного повреждения при закрытии капота или двери автомобиля.

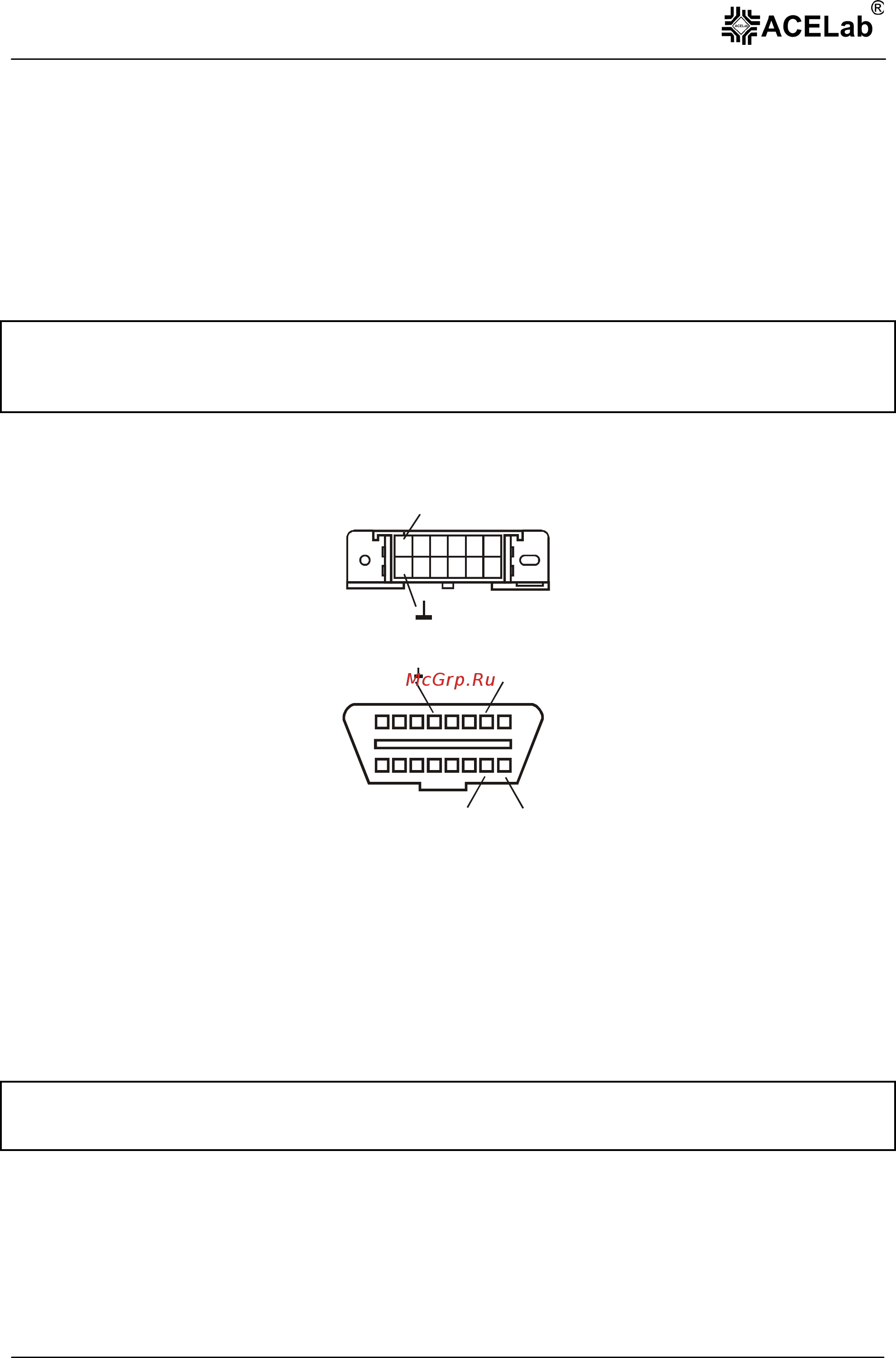

В большинстве автомобилей Daewoo до 2007 г. использовался 12-и контактный диагностический разъем (рис.

1), в новых автомобилях Daewoo/Chevrolet, соответствующих нормам токсичности Евро-3 – 16-и контактный

диагностический разъем OBD-II (рис. 2).

K-Line

Рис.1. 12-ти контактный диагностический разъем DAEWOO.

4 ( )

7 (K-Line)

15 ( )L-Line 16 (+)

Рис. 2. 16-ти контактный диагностический разъем OBD-II.

Диагностический разъем в автомобилях Daewoo/Chevrolet, как правило, располагается под рулевой колонкой

(например, Spark) или под перчаточным ящиком со стороны пассажира (Matiz), или справа от переднего

пассажира на боковой панели под перчаточным ящиком (Nexia). Более подробную информацию о

расположении диагностического разъема можно найти в специализированной литературе по ремонту

автомобилей, например

(1) (см. «Список рекомендуемой литературы»).

Подключение прибора к разъемам диагностики изображено соответственно на Рис 3, Рис 4.

Для подключения сканера к 12-и контактному разъему диагностики используется диагностический кабель

«ВАЗ-12», для подключения к разъему типа OBD-II кабель «OBD-II (FULL)» или «OBD-II(ISO9141)».

Внимание! Кабели диагностические «ВАЗ-12», «OBD-II (ISO-9141)» или «OBD-II (ISO-9141)» не входят в

базовый комплект поставки прибора «АВТОАС-F16». Приобрести их можно у производителя прибора или у

его дилеров, см. пункт 12 базового руководства пользователя.
