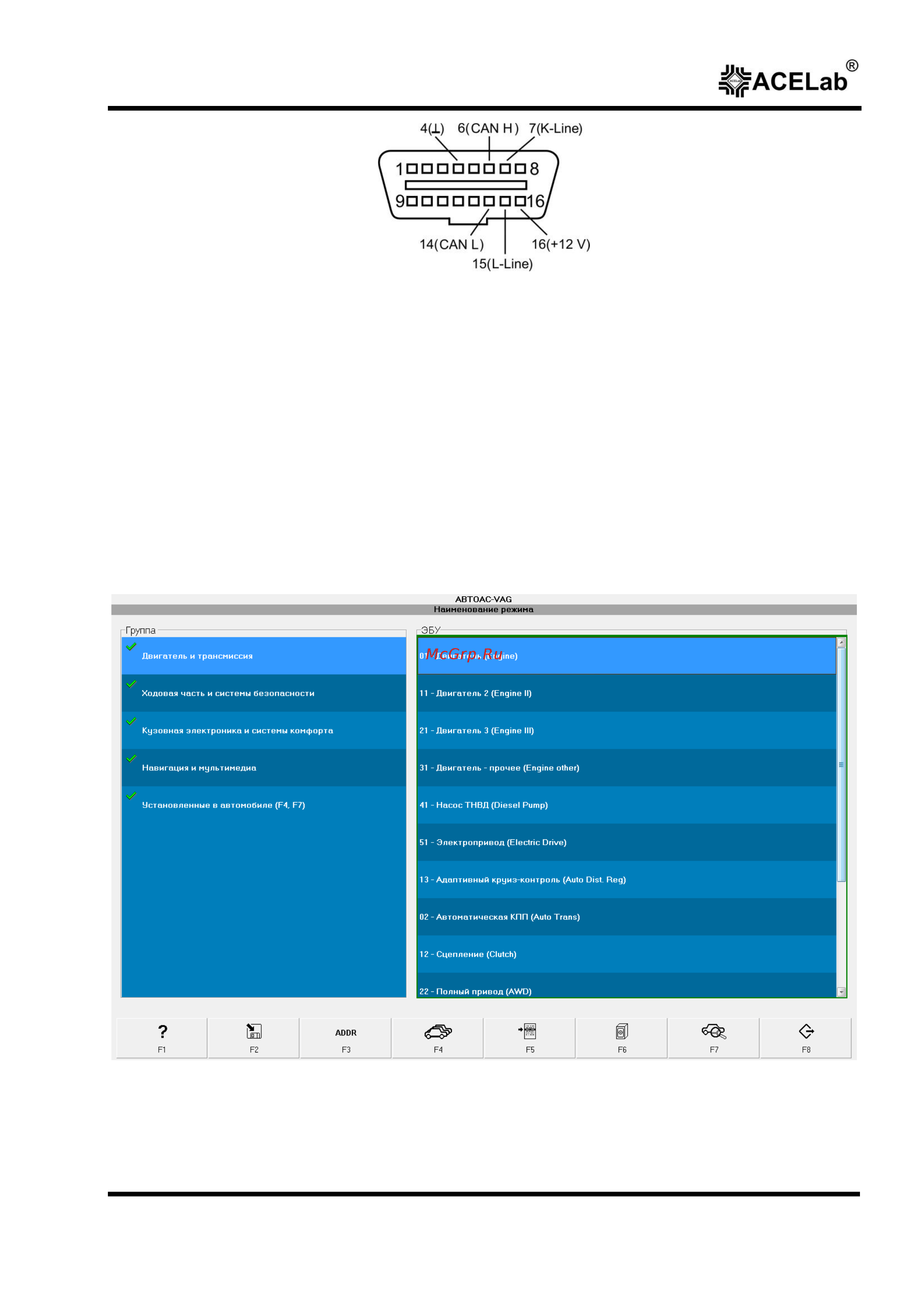

Рис. 2. Диагностический разъем OBD-II, используемый в автомобилях VAG с 1994 г.

После подключения адаптера «USB-ECU AS» к автомобилю должен загореться индикатор

питания ECU Power расположенный на корпусе адаптера.

3. Выбор диагностируемой системы

После того как в меню «Выбор сканера» (см. документ «Базовое руководство пользователя

«АВТОАС-СКАН») вы выбрали «VAG» программа переходит в режим выбора

диагностируемой системы автомобиля (ЭБУ), с которой предстоит работа. На экране

отображается полный перечень систем, которые устанавливаются на автомобилях VAG (Рис.

3). Программа в автоматическом режиме может определять имеющиеся в автомобиле

системы доступные для тестирования, а также позволяет сохранить информацию о

доступных системах автомобиля в базу данных для повторного использования.

Рис. 3. Форма выбора диагностируемой системы.

Все системы разделены и сгруппированы по типам для удобства выбора нужной системы.

Последняя группа называется «Установленные в автомобиле (F4, F7)», она предназначена

для отображения тех систем, которые установлены на диагностируемом в данный момент
