- 13 - Установка устройств
1-6 Конфигурированиевидеоподсистемыврежиме
ATI CrossFireX
™
A.Системныетребования
- Предустановленная операционная система Windows 7, Vista, или Windows XP
- Системная плата оснащенная двумя PCI Express x16 разъемами и совместимая с режимом ATI
CrossFireсертифицированное программное обеспечение
- Две идентичные видеоплаты поддерживающие технологию ATI CrossFireX
- CrossFireX-перемычки
(Примечание)
- Блок питания, мощность которого соответствует рекомендациям изготовителя графических плат
(как правило, указана в Руководстве пользователя из комплекта поставки платы)
B.Процедураобъединенияграфическихплат
Шаг 1:
Изучите пошаговую инструкцию по установке плат расширения (Руководства пользователя, раздел
1-5) и выполните процедуру инсталляции двух графических плат с учетом требований режима ATI
CrossFireX.
Шаг 2:
(Примечание)
Соедините между собой платы с помощью CrossFire-перемычки, установив ее поверх позолоченных
контактов на верхнем крае графических плат.
Шаг 3:
Подключите интерфейсный кабель монитора к графической плате установленной в разъем PCIEX16.
C.Конфигурированиедрайвераграфическойплаты

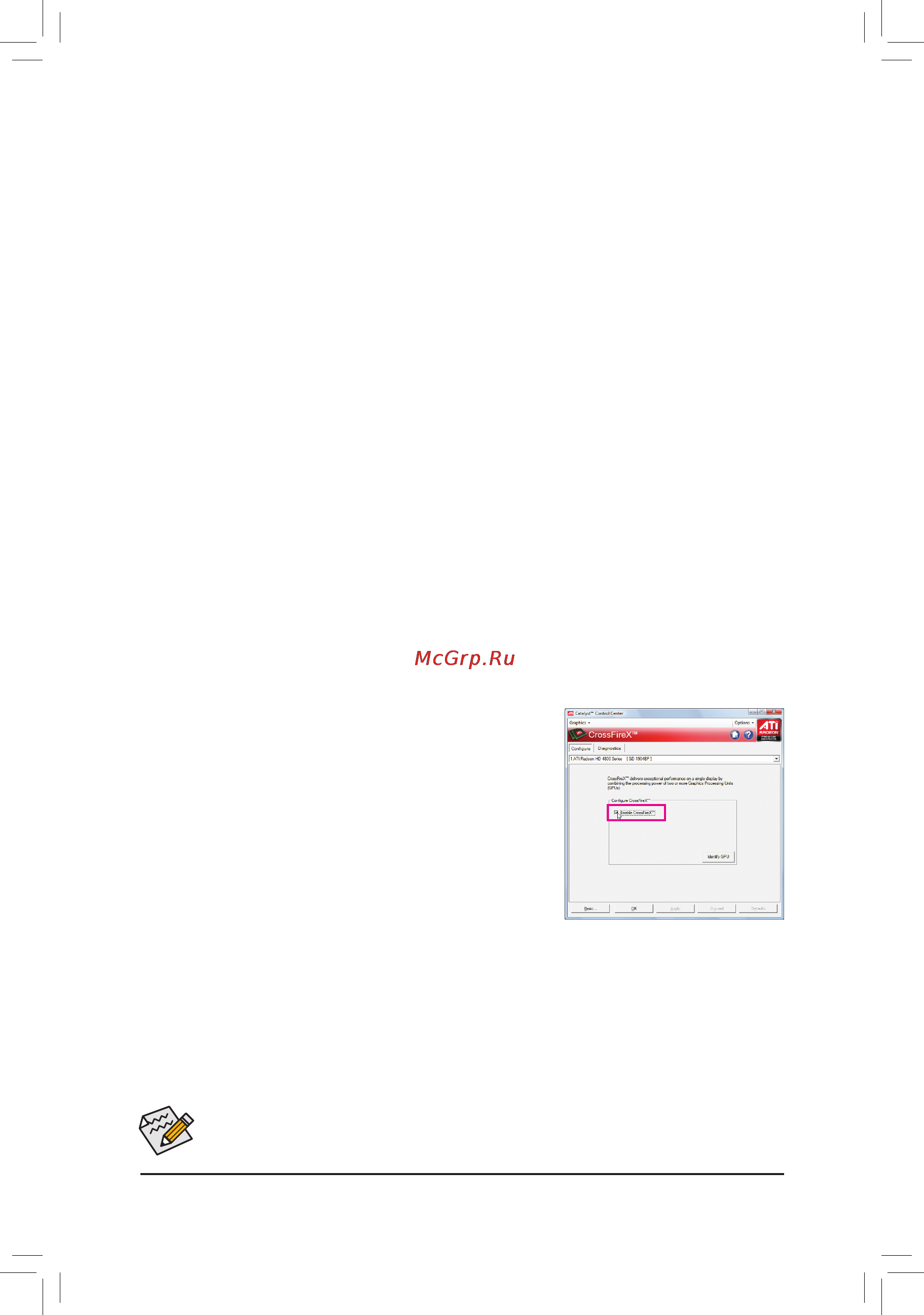

После инсталляции программного обеспечения карт, вызовите
ATI Catalyst Control Center. Перейдите на вкладку меню
CrossFireX и поставьте отметку на опции Enable CrossFireX
™
.
(Примечание) Для организации режима ATI CrossFireX на базе некоторых типов графических плат
перемычки не требуются.
Процедура активации режима ATI CrossFireX может отличаться в зависимости от
установленных в системе графических платв. Обратитесь к Руководству пользователя
графической адплаты, за дополнительной информацией о технологии ATI CrossFireX.
