Установка устройств - 14 -
1-7 Конфигурированиевидеоподсистемыврежиме
ATI Hybrid CrossFireX
™
Объединение ресурсов встроенной и дискретной графики (режим ATI Hybrid CrossFireX) позволяет
существенно увеличить производительность видеоподсистемы платформы AMD. Для успешного
конфигурирования системы в режиме ATI Hybrid CrossFireX изучите инструкцию.
A.Системныетребования
- Предустановленная операционная система Windows 7/Vista
- Системная плата, совместимая с режимом ATI Hybrid CrossFireX и сертифицированный драйвер
- Графическая плата, совместимая с режимом ATI Hybrid CrossFireX
(Примечание 1)
B.Процедурасоединенияграфическихплат
Шаг 1:
Изучите пошаговую инструкцию по установке плат расширения (Руководства пользователя, раздел
1-5) и выполните процедуру инсталляции двух графических плат с учетом требований режима ATI
Hybrid CrossFireX.
Шаг 2:
Подключите интерфейсный кабель монитора к видеоразъему встроенного графического контроллера
на задней панели системной платы.
C.НастройкаBIOS
Вызовите BIOS, в разделе AdvancedBIOSFeatures выберете следующие настройки:
- Установите для режимаInternalGraphicsMode опцию UMA+SidePort.
(Примечание 2)
- Укажите для UMAFrameBufferSize значение 256Мбайт или 512Мбайт.
(Примечание 2)
- Отключите функцию SurroundView, выбрав опцию Disable.
- Назначьте порядок инициализации дисплея Init Display First, выбрав опцию OnChipVGA.

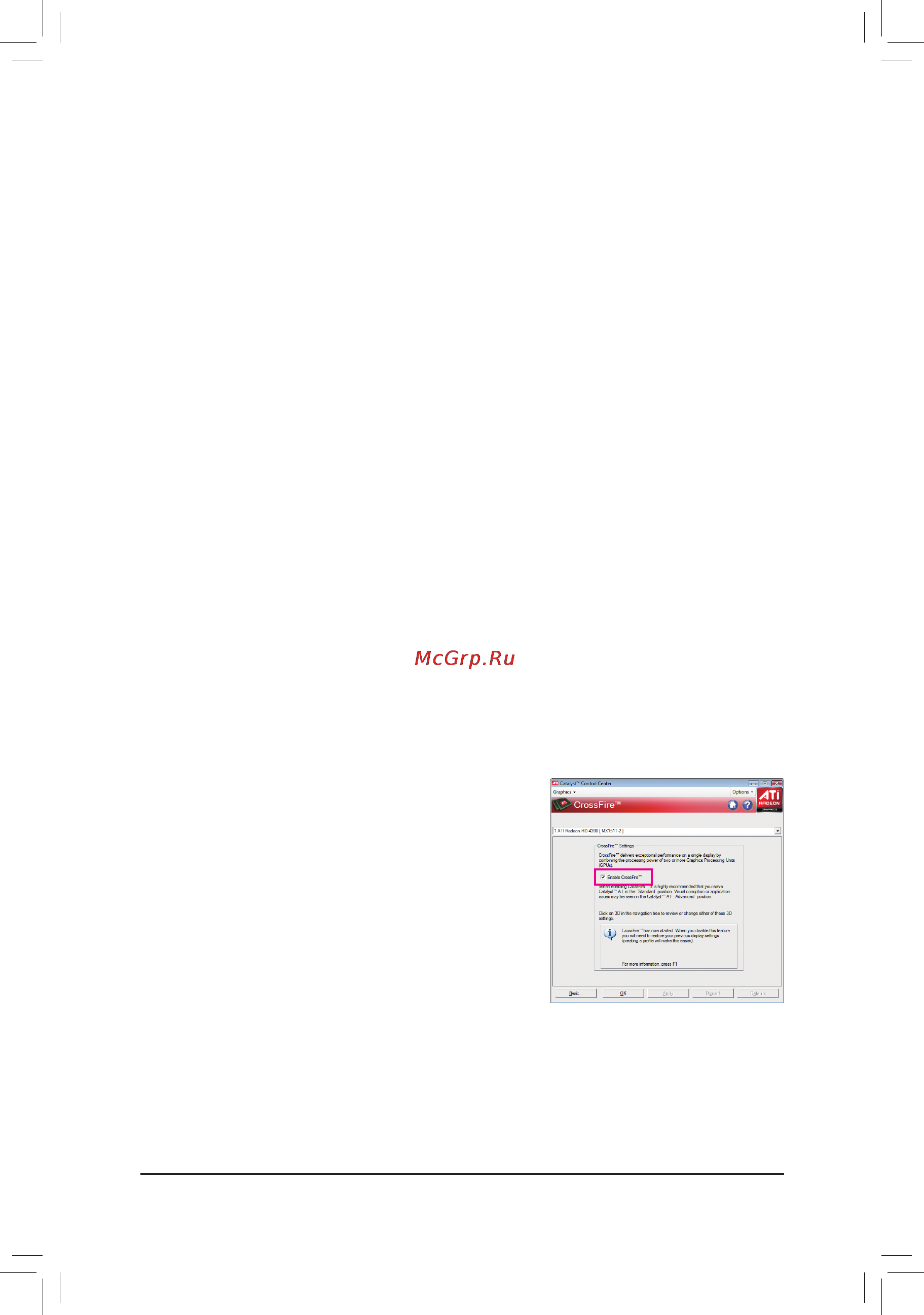

D.Конфигурированиедрайвераграфическойплаты
После инсталляции драйвера графической платы для
соответствующей ОС, вызовите оболочку драйвера ATI
Catalyst
™
Control Center. Вызовите пункт меню Graphics
и отметьте опцию Enable CrossFireX
™
(режим CrossFire
™
активен).
(Примечание 1) Необходимость инсталляции видеодрайвера отпадает, если драйвер чипсета уже
установлен.
(Примечание 2) Прежде чем изменять в настройках BIOS Setup режим работы встроенного
графического контроллераInternalGraphicsMode или размер буфера UMA
FrameBufferSize, необходимо сначала отключить функцию CrossFire средствами
видеодрайвера для соответствующей ОС.
