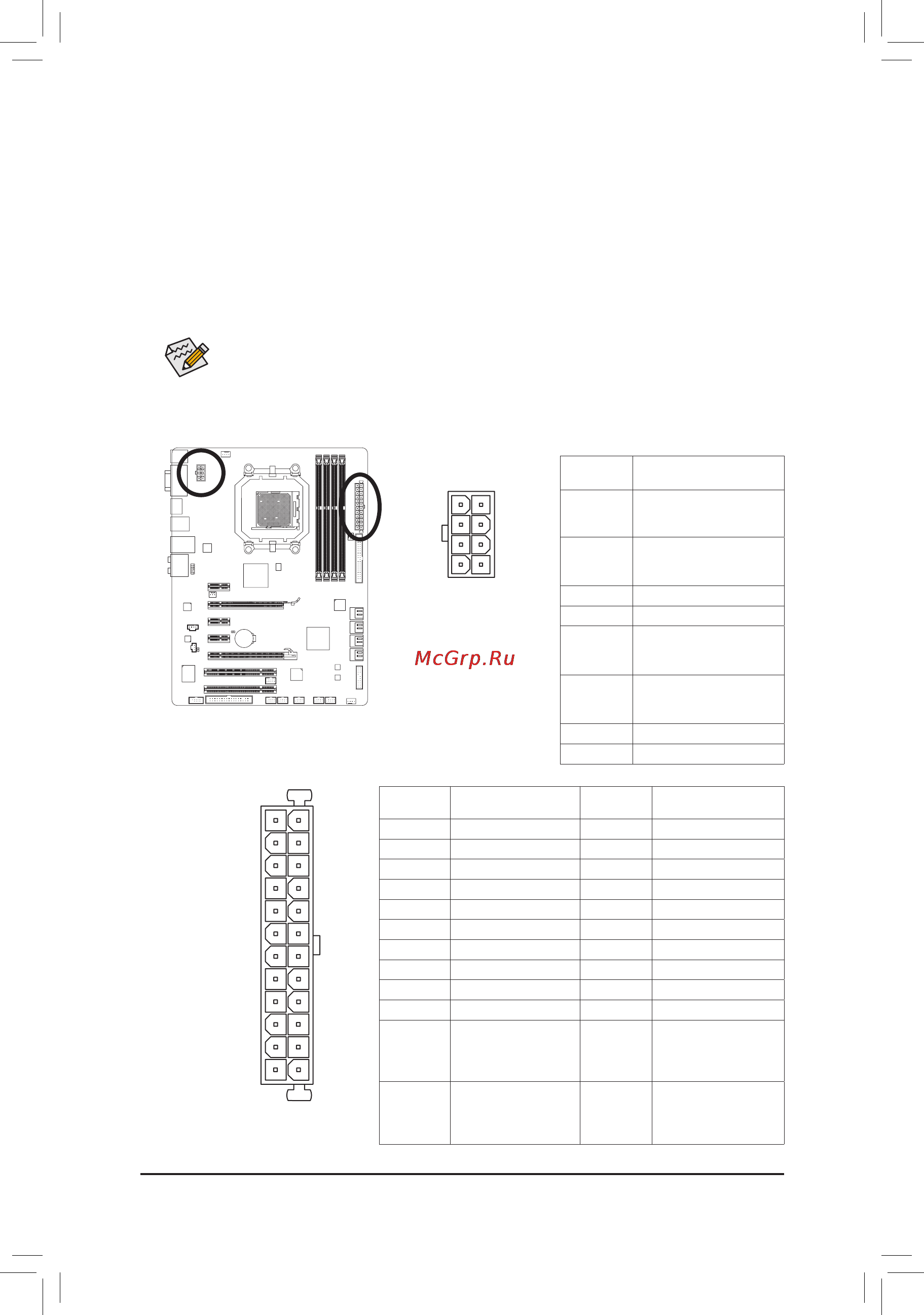

- 19 - Установка устройств
ATX_12V:
DEBUG
PORT
G.QBOFM
131
2412
ATX
ATX:
1/2)ATX_12V/ATX(8-контактныйразъемпитания12Ви24-контактныйосновнойATX-
разъемпитания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12В предназначен для
питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
работоспособность системы оказывается нестабильной или старт компьютера вовсе
невозможен.
DEBUG
PORT
G.QBOFM
ATX_12V
5
8
1
4
Нумерация
контактов.
Пояснения
1
GND - контакт Земля
(только для 8-контактных
разъемов ATX 12В)
2
GND - контакт Земля
(только для 8-контактных
разъемов ATX 12В)
3 GND (контакт Земля)
4 GND (контакт Земля)
5
+12B
(только для 8-контактных
разъемов ATX 12В)
6
+12B
(только для 8-контактных
разъемов ATX 12В)
7 +12B
8 +12B
Нумерация
контактов.
Пояснения
Нумерация
контактов.
Пояснения
1 3,3B 13 3,3B
2 3,3B 14 -12B
3 GND (контакт Земля) 15 GND (контакт Земля)
4 +5B 16 PS_ON (soft On/Off)
5 GND (контакт Земля) 17 GND (контакт Земля)
6 +5B 18 GND (контакт Земля)
7 GND (контакт Земля) 19 GND (контакт Земля)
8 Power Good 20 -5B
9 5VSB (stand by +5V) 21 +5B
10 +12B 22 +5B
11 +12B
(только для
24-клнтактных ATX
разъемов)
23 +5B
(только для
24-клнтактных ATX
разъемов)
12 3,3B
(только для
24-клнтактных ATX
разъемов)
24 GND
(только для
24-клнтактных ATX
разъемов)
