Brother Innov-is A80 [22/72] Замена иглы
![Brother Innov-is A80 [22/72] Замена иглы](/views2/1470311/page22/bg16.png)

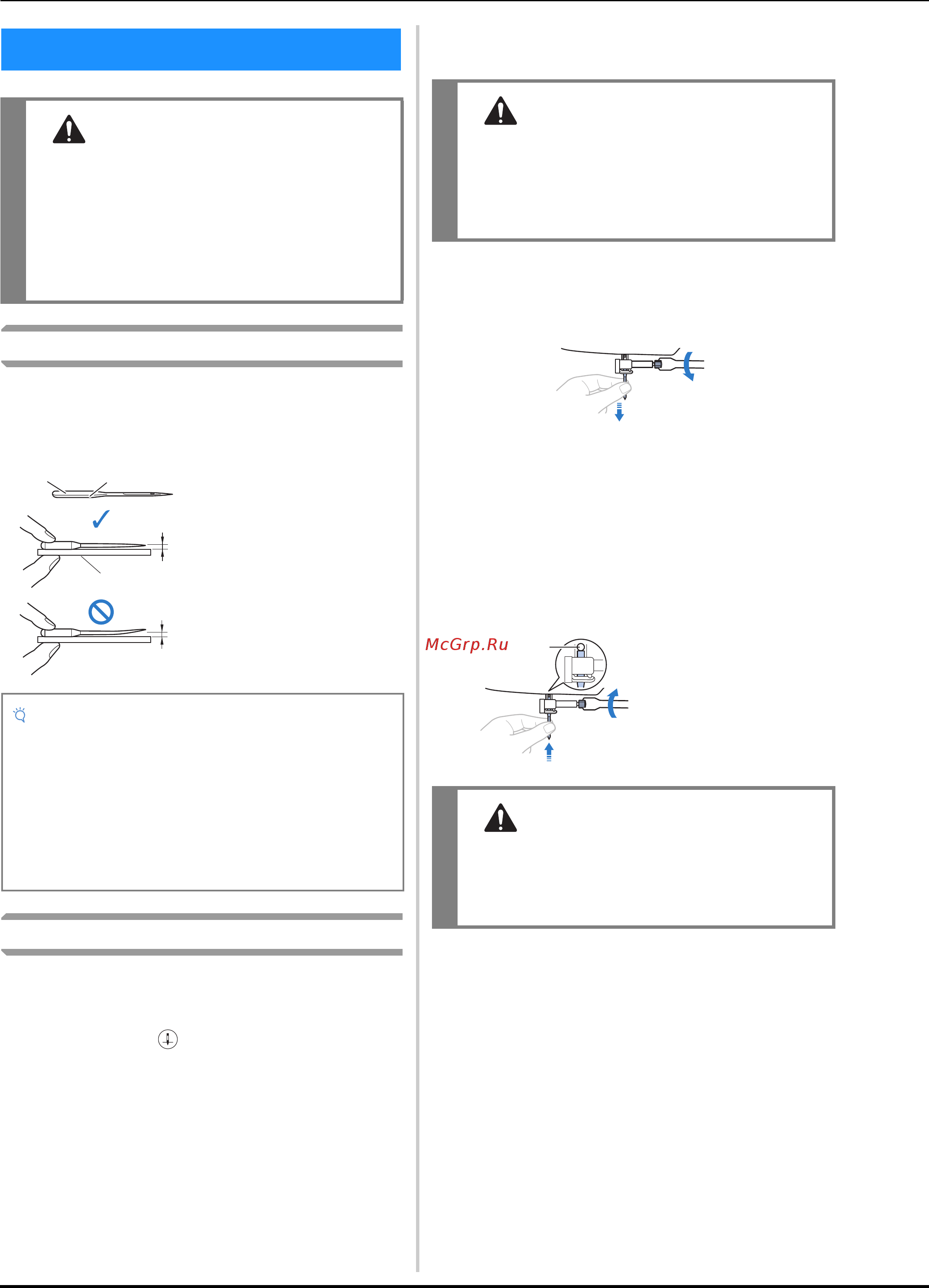

Замена иглы
20
Проверка иглы
Перед тем как использовать иглу, положите ее плоской
частью на какую-либо плоскую поверхность и убедитесь в
том, что просвет между иглой и поверхностью одинаков
по всей длине иглы.
Замена иглы
Для замены иглы используйте отвертку. Устанавливайте
прямую иглу, проверив ее, как указано в разделе
“Проверка иглы”, с. 20.
a
Нажмите кнопку (Положение иглы) один или два
раза, чтобы поднять иглу.
b
Чтобы предотвратить падение иглы внутрь машины,
закройте отверстие в игольной пластине, положив
под прижимную лапку ткань или бумагу.
c
Выключите машину.
d
Удерживая иглу левой рукой, с помощью отвертки
ослабьте винт иглодержателя (поверните его к себе,
то есть против часовой стрелки) и снимите иглу с
машины.
• При ослаблении или затяжке винта
иглодержателя не прикладывайте чрезмерные
усилия – это может привести к повреждению
некоторых частей машины.
e
Вставьте новую иглу плоской стороной к задней
части машины так, чтобы она коснулась
ограничителя. Отверткой затяните винт
иглодержателя, поворачивая его по часовой
стрелке.
f
Включите машину.
Замена иглы
ОСТОРОЖНО!
• Используйте только рекомендованные иглы
для бытовых швейных машин.
Использование других игл может привести к
поломке иглы или повреждению машины.
• Запрещается использовать погнутые иглы.
Погнутая игла легко может сломаться, что
может привести к травме.
1 Плоская часть иглы
2 Маркировка типа иглы
3 Плоская поверхность
4 Ровная игла
5 Погнутая игла
Примечание
• Иглы являются расходным материалом. Заменяйте
иглу в следующих случаях:
- Если при вхождении иглы в материал слышен
необычный звук. (Возможно, поломан или
затупился кончик иглы.)
- Если появляются пропуски стежков. (Возможно,
игла погнута.)
- Как правило, после завершения отдельного
проекта (например, предмета одежды).
1
2
c
d
e
ОСТОРОЖНО!
• Перед заменой иглы обязательно выключите
машину. В противном случае при случайном
нажатии кнопки “Пуск/Стоп” или какой-
либо другой кнопки машина может прийти в
действие и причинить травму.
1 Стопор иглы
ОСТОРОЖНО!
• Вставьте иглу до упора и надежно затяните
винт иглодержателя отверткой. В противном
случае возможна поломка иглы или
повреждение машины.
1
